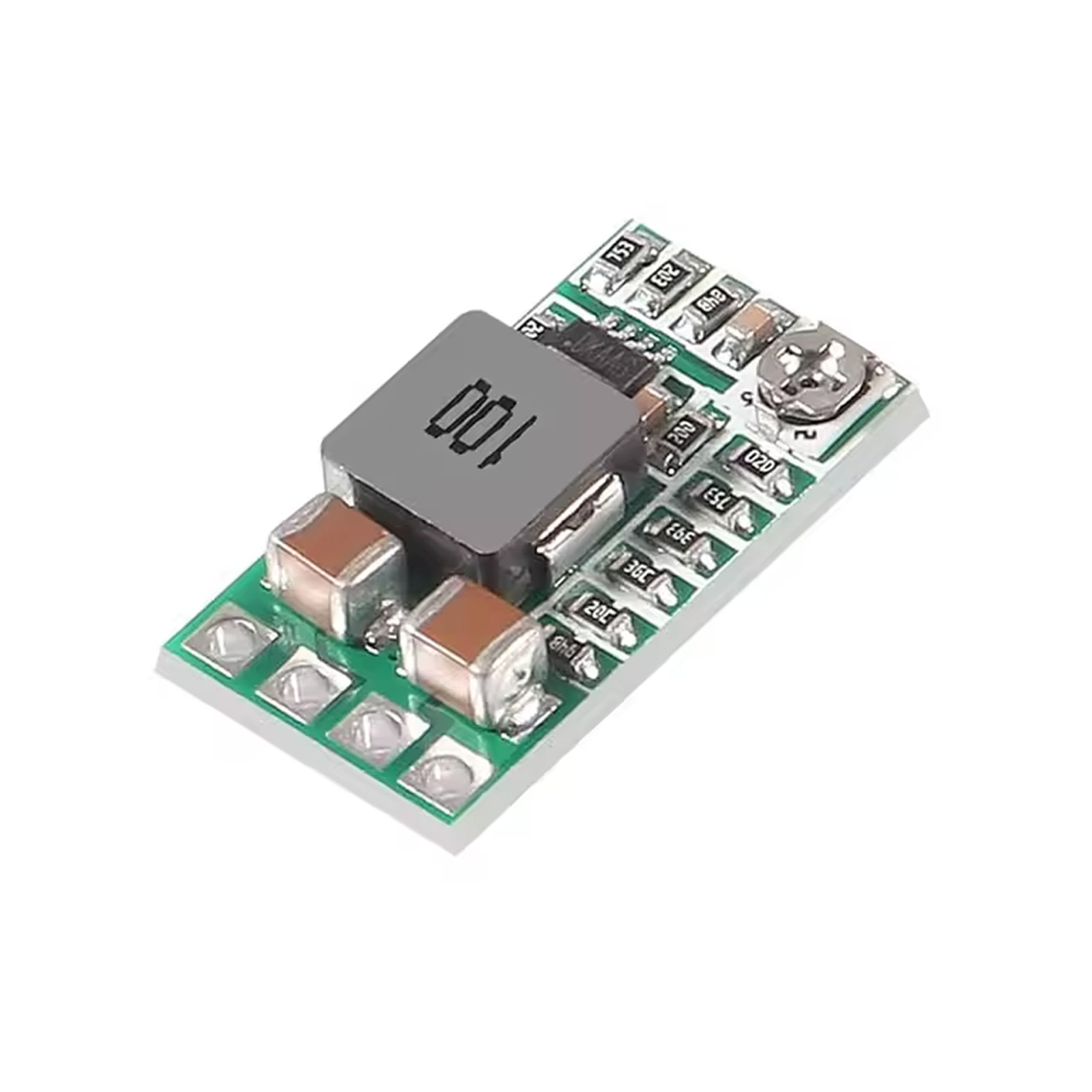

Dieses 10er-Set einstellbarer Buck Step-Down DC-DC Wandler eignet sich ideal zur effizienten Spannungswandlung von 12–24 V auf 5 V oder andere Ausgangsspannungen. Die Module erreichen dank synchroner Gleichrichtung und hochwertiger Keramikkondensatoren einen sehr hohen Wirkungsgrad von bis zu 97,5 %, deutlich über klassischen linearen Reglern.
Das moderne Schaltungsdesign verzichtet vollständig auf Elektrolyt- und Tantalkondensatoren und nutzt stattdessen langlebige Vollkeramikkondensatoren, was die Lebensdauer erhöht und Ausfallrisiken reduziert. Der abgeschirmte Hochstrom-Induktor minimiert Verluste und Wärmeentwicklung.
Durch den extrem niedrigen Ruhestrom von nur 0,85 mA eignen sich die Module hervorragend für den Dauerbetrieb an Fahrzeugbatterien, z. B. an ACC- oder Zigarettenanzünder-Leitungen. Der integrierte Enable-Pin ermöglicht zusätzlich eine einfache externe Steuerung.
Die Module können sowohl als feste 5-V-Versorgung als auch stufenlos einstellbar verwendet werden und sind ein effizienter Ersatz für klassische 78xx Linearregler wie 7805 oder 7812.

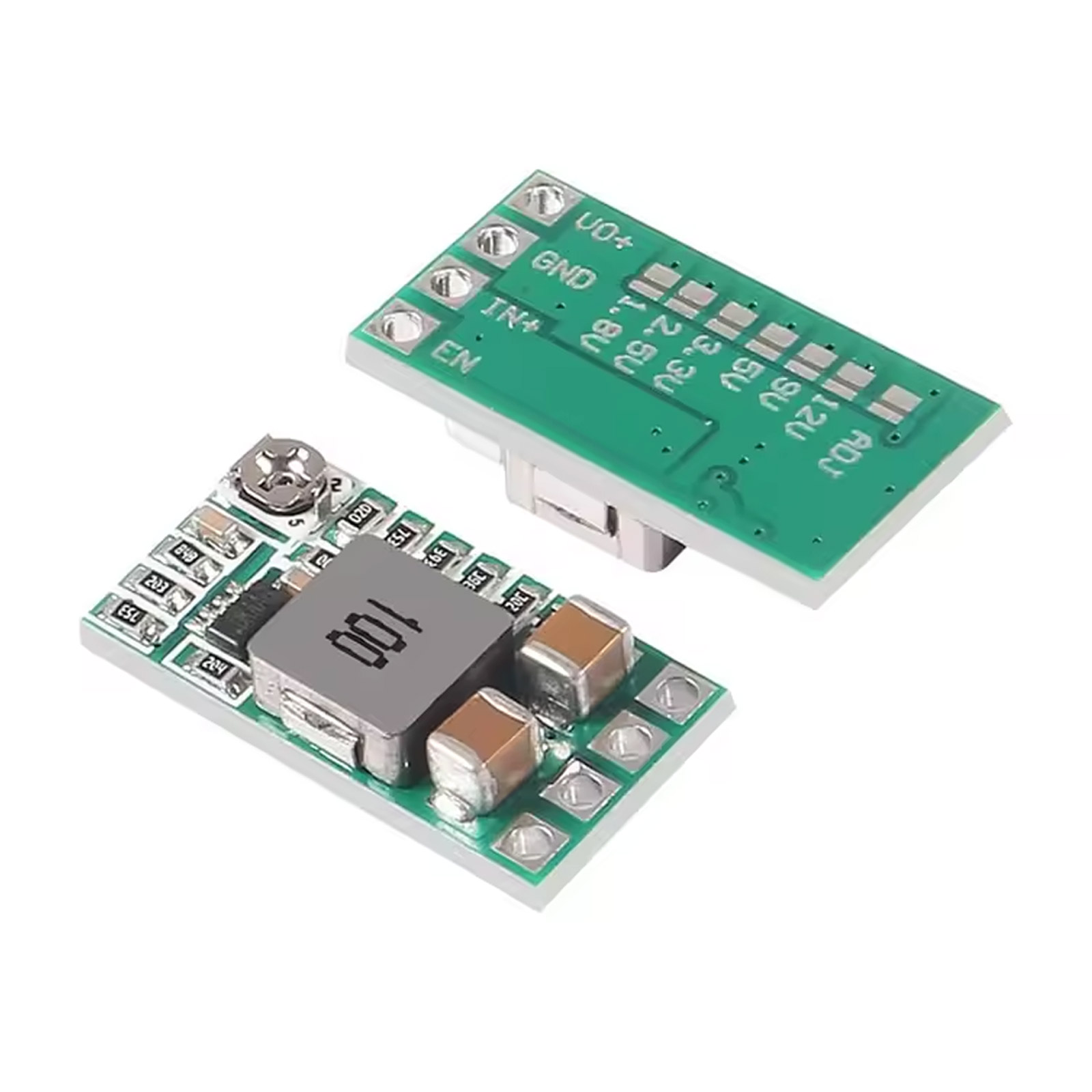

Pinbelegung
EN – Enable Port
VIN+ – Eingang Plus
GND – Masse (gemeinsam Ein- und Ausgang)
VOUT+ – Ausgang Plus
Details
Set: 10 Stück
Eingangsspannung: DC 12–24 V
Ausgangsspannung: 5 V fest oder einstellbar
Max. Ausgangsstrom: 3 A
Dauerstrom empfohlen: bis 2,1 A
Wirkungsgrad: bis zu 97,5 %
Ruhestrom: ca. 0,85 mA
Schaltung: Synchrone Gleichrichtung
Kondensatoren: Vollkeramik (MLCC)
Abmessungen: 20 × 11 × 5 mm
Kühlung: passiv
Ersatz für: 7805 7812 78xx Serie
Lieferumfang

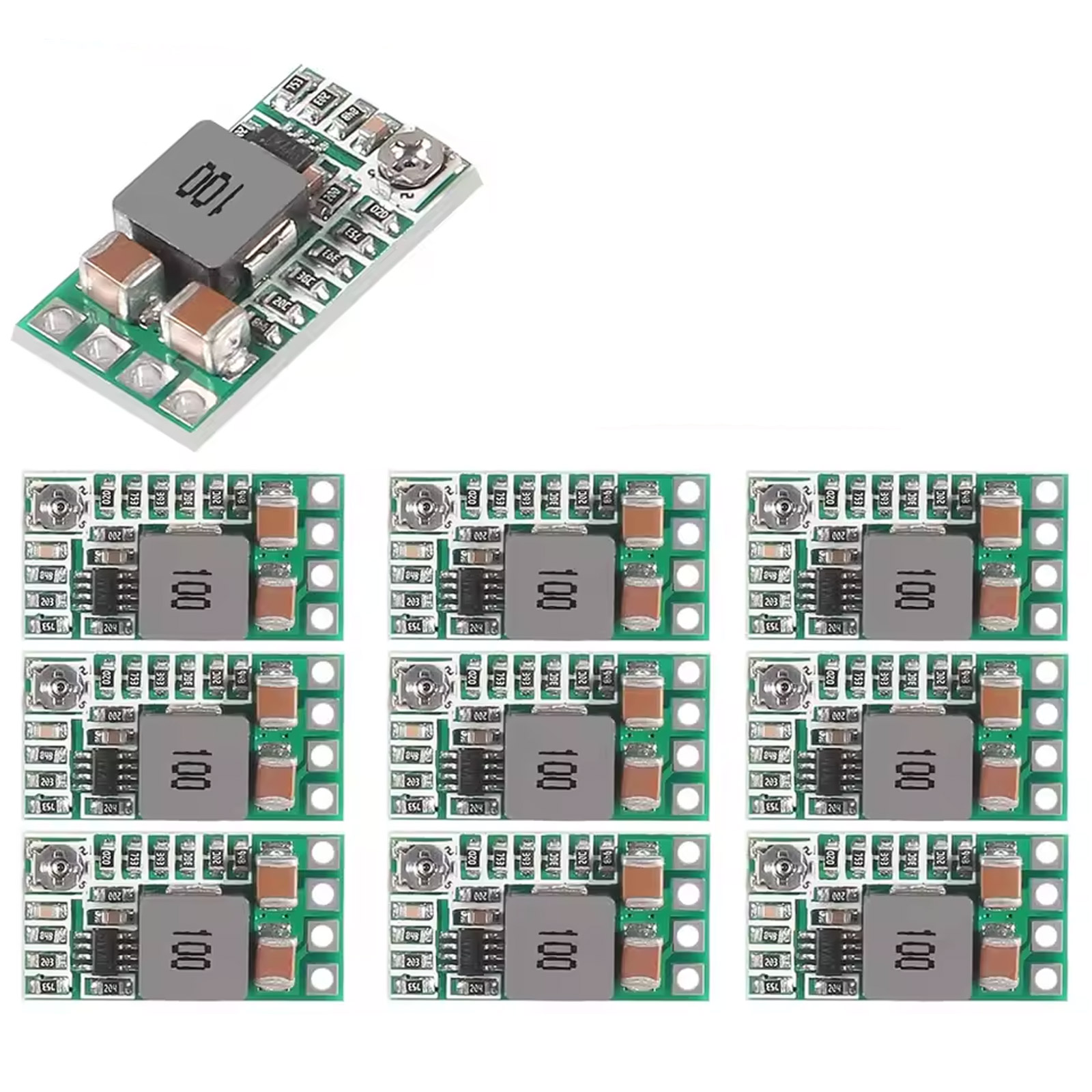

10x DC-DC Buck Step-Down Wandler Module 12–24 V auf 5 V / 3 A
