| Anzahl | Stückpreis | Grundpreis |
|---|---|---|
| Bis 4 |
5,05 €
|
0,51 € / 1 Stück |
| Bis 19 |
4,85 €
-3,96 %
|
0,49 € / 1 Stück |
| Ab 20 |
4,65 €
-7,92 %
|
0,47 € / 1 Stück |
Sofort verfügbar, Lieferzeit: 1-3 Tage

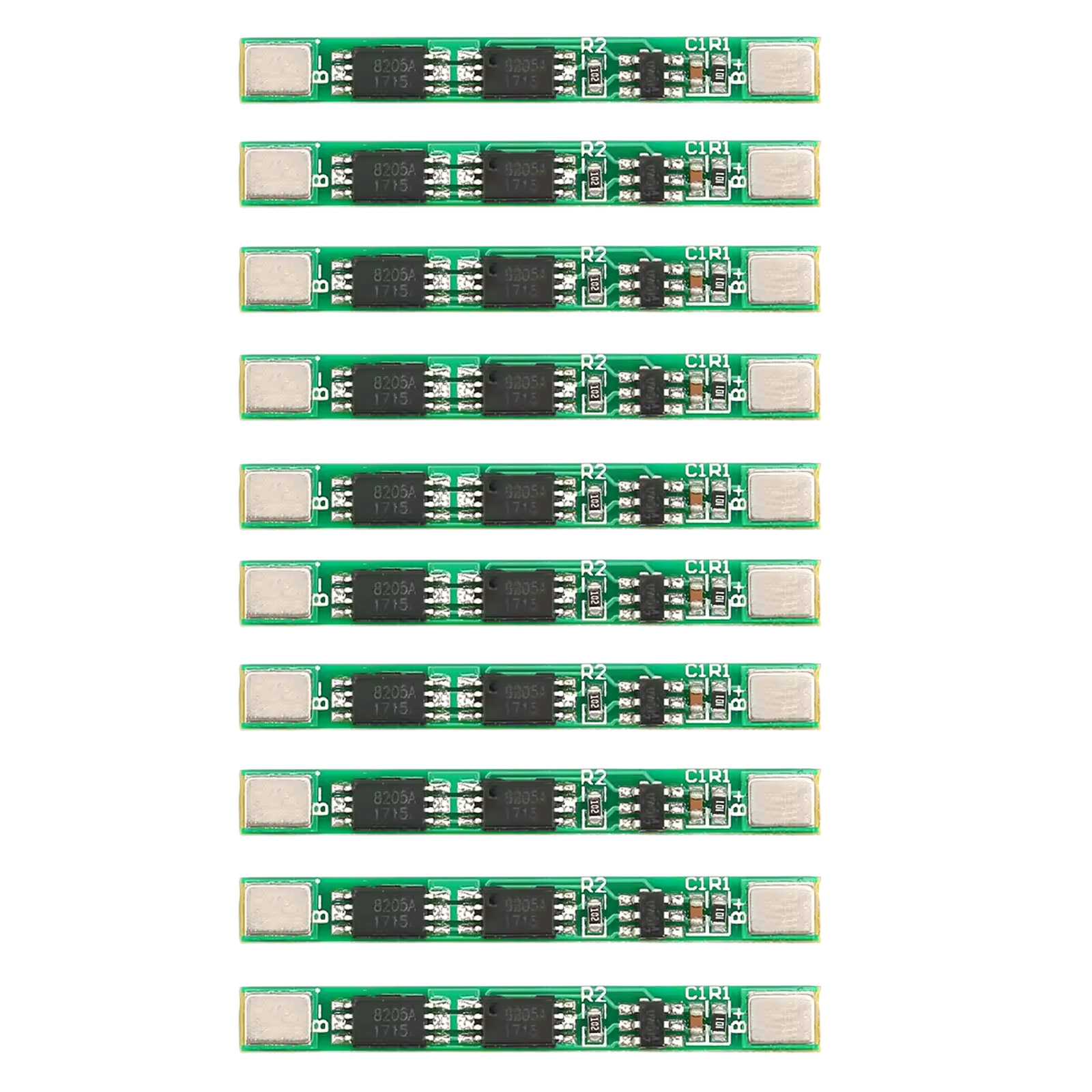

Dieses 10er-Set kompakter 1S 3,7 V BMS-/PCM-Schutzmodule ist die ideale Wahl für alle, die mehrere Lithium-Ionen-Zellen (z. B. 18650) sicher betreiben möchten. Jedes Modul schützt zuverlässig vor Überladung, Tiefentladung, Kurzschluss und Überstrom. Perfekt geeignet für Powerbank-Bau, Akkupacks, Reparaturen oder Serienfertigung. Dank DW01-Controller und zwei 8205A-MOSFETs pro Modul bieten die Platinen eine stabile Schutzschaltung für bis zu 4 A Dauerstrom. Das schmale Format spart Platz und eignet sich für kompakte Anwendungen im DIY- und Entwicklungsbereich.
Anschlussbelegung:
- B+: Pluspol Akku
- B-: Minuspol Akku
- P+: Ausgang +
- P-: Ausgang –
Details
- Zellentyp: 1S Lithium-Ionen-Akku (z. B. 18650)
- Nennspannung: 3,7 V
- Max. Dauerstrom: 4 A
- Überstromerkennung: 5 A
- Überladeschutz bei: 4,25 ± 0,05 V
- Entladeschutz abschalten bei: 4,23 ± 0,05 V
- Tiefentladeschutz bei: 2,45 ± 0,1 V
- Empfohlene Ladespannung: 4,2 V
- ICs: DW01 + 8205A × 2
- Abmessungen: 35 × 4 × 2,2 mm
Lieferumfang
- 10x 1S BMS/PCM Schutzmodule für 3,7 V Li-Ion Akkus (DW01 + 8205A)
Downloads
| Produktart: | BMS |
|---|
