0.96" OLED Display Weiss I2C/IIC/TWI 128x64 Pixel für Arduino

Menge Stückpreis
bis 4 10,29 €
ab 5 9,72 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11606
Beschreibung: Monochromes 0.96"OLED Display mit 128 x 64 Bildpunkten (weiss) Dieses... mehr
Produktinformationen "0.96" OLED Display Weiss I2C/IIC/TWI 128x64 Pixel für Arduino"

Beschreibung:

Monochromes 0.96"OLED Display mit 128 x 64 Bildpunkten (weiss)

Dieses Display ist mit 3 cm Bildschirmdiagonale sehr klein und durch hohen Kontrast gut lesbar. Das Display besteht aus 128x64 OLED Bildpunkten die durch den verbauten SSD1306 Chip einzeln gesteuert werden.
Da die Pixel leuchten wird keine Hintergrundbeleuchtung benötigt, was sich positiv auf den Stromverbrauch auswirkt und dem Display den hohen Kontrast verleiht.

Es ist ideal für einfache Verwendung mit Mikrocontrollern wie Arduino, ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC,TTL-Logik. Das Display wird über die I2C-Schnittstelle angesteuert und benötigt nur 4 Anschlüsse.
Eine typische Pinbelegung bei einem Arduino sieht wie folgt aus:

  • VCC -> 3.3V
  • GND -> GND
  • SDA -> A4
  • SCL -> A5

In Kombination mit den beiden Arduino Bibliotheken Adafruit GFX und Adafruit SSD1306, welche auch Beispiel-Sketches enthalten, lässt sich das Display schnell programmieren. Mehr dazu in der Link-Sektion weiter unten.

Details:

  • Chipsatz: SSD1306
  • Farbe: Weiss
  • Sichtbarer Winkel: > 160°
  • Auflösung: 128 x 64 Pixel
  • Betriebsspannung: 3.3V bis 5V
  • Betriebstemperatur: -30°C bis +80°C
  • Niedriger Stromverbrauch: 0,04W im normalen Betrieb
  • Ansteuerung: I2C / TWI
  • Pinbelegung: VCC, GND, SCL, SDA

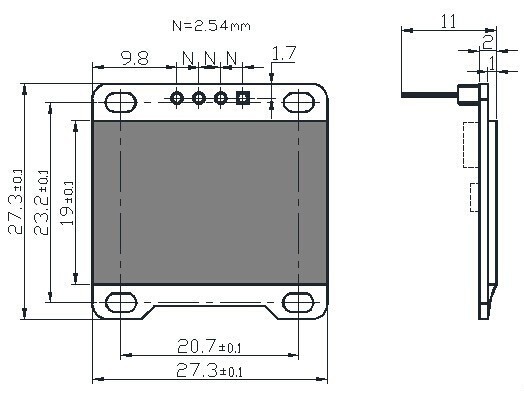

  • Abmessungen: ca 27mm * 27mm * 4,1mm

Lieferumfang:

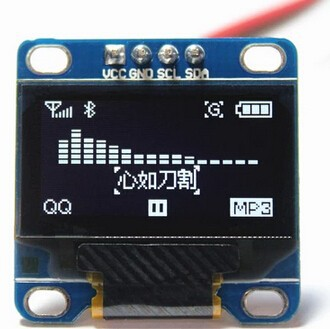

  • 1x Fertig aufgebautes OLED Display wie abgebildet
Betrriebsspannung (empfohlen): 3-5,5V
Schnittstellentyp: I2C/TWI Protokoll
IC: SSD1306
Auflösung: 128x64
Betriebstemperatur: -30° C bis 80° C
Leistungsaufnahme (W): 0,04
Abmessungen: 27x27x4,1
Displaygröße: 0,96"
Produktart: OLED-Display
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "0.96" OLED Display Weiss I2C/IIC/TWI 128x64 Pixel für Arduino"
23.02.2022

Lieferung und Ware ok.

11.11.2017

Super Display

Das Oled-Display funktioniert Super, schön hell und hat die volle 128x64 Auflösung.
die Adafruit_SSD1306.h muß vorher auf 128x64 umgeschrieben werden.
Sonst hat man nur die 128x32 Pixel, was aber nicht am Display liegt, auch wenn man dann nur
32 Zeilen erkennen kann.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für 0.96" OLED Display Weiss I2C/IIC/TWI 128x64 Pixel für Arduino
Pinbelegung und Technische Daten (Deutsch)
PDF
Adafruit SSD1306 Bibliothek
Link
Adafruit GFX Bibliothek
Link
