ESP32-Retro-Konsole
In diesem Projekt wird eine tragbare Retro-Konsole von Grund auf entwickelt. Mithilfe der Rechenleistung des ESP32 wird das System direkt auf dem 2,4-Zoll-TFT-Display ausgeführt, ganz ohne komplexe Zusatzmodule zu benötigen
Benötigte Komponenten:
- ESP32 NodeMcu Entwicklungsboard
- 2x Breadboard 400
- 2,4" TFT LCD Display Modul
- Jumper Wire Kabel im Set
- Jumper Kabel Buchse-Stecker 20 cm
- Netzteil für Raspberry Pi DC 5V
- Aktiver Piezo Buzzer
- Joystick Modul 2 Achsen
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar

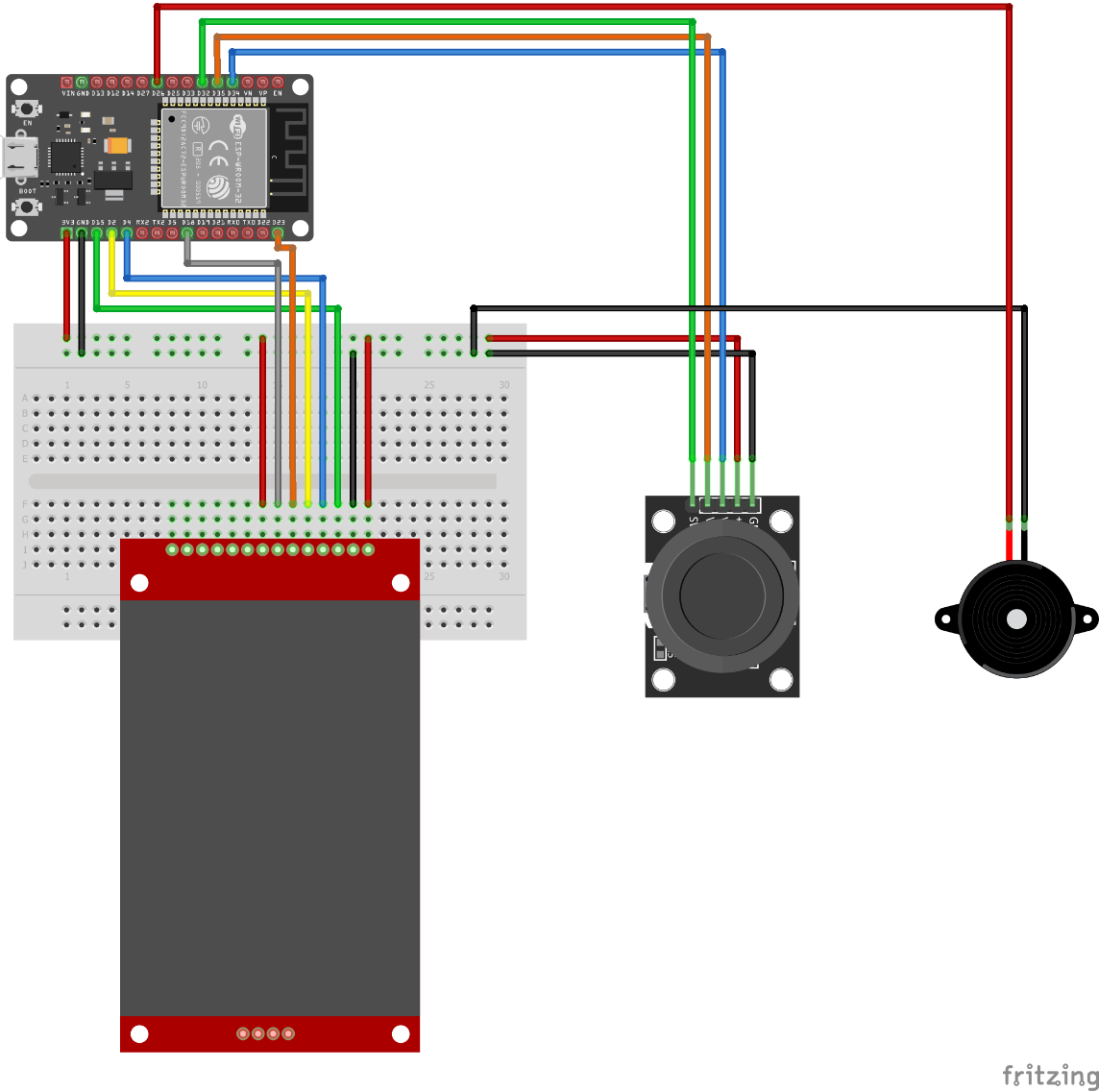

Schaltungsaufbau
Der Aufbau des Systems ist kompakt und übersichtlich. Da der ESP32 zentral platziert wird, können die Spannungsversorgung (3V3 und GND) sowie die Signalleitungen effizient über die seitlichen Schienen der Breadboards verteilt werden. Eine stabile Stromversorgung für das TFT-Display und die Hintergrundbeleuchtung (Backlight) ist für einen zuverlässigen Betrieb entscheidend und wird durch diese direkte Anbindung gewährleistet. Eine Übersicht der Pin-Belegung für die Verkabelung ist in der folgenden Tabelle dargestellt:
| Komponente | Pin (Modul) | Anschluss (ESP32 / System) |
|---|---|---|
| ILI9341 Display | VCC | 3V3 |
| GND | GND | |
| CS | GPIO 15 (D15) | |
| RESET (RST) | GPIO 4 (D4) | |
| DC (RS) | GPIO 2 (D2) | |
| SDI (MOSI) | GPIO 23 (D23) | |
| SCK (CLK) | GPIO 18 (D18) | |
| LED (BLK) | 3V3 | |
| Joystick | VCC | 3V3 |
| GND | GND | |
| VRX | GPIO 35 | |
| VRY | GPIO 34 | |
| SW | GPIO 32 | |
| Buzzer | (+) | GPIO 26 |
| (-) | GND |
Software & Bibliotheken
Für den ESP32 wird die Arduino IDE (mit installiertem ESP32-Boardpaket) verwendet. Über den Bibliotheksverwalter wird die folgende Bibliothek gesucht und installiert:
- Adafruit ILI9341
Wichtiger Hinweis: Sollte die Arduino IDE bei der Installation dieser Bibliothek die Installation fehlender Abhängigkeiten (Dependencies wie z. B. die „Adafruit GFX Library“ oder „Adafruit BusIO“) anfragen, wird dies zwingend mit „Install All“ (Alle installieren) bestätigt.
Code
Hier klicken, um den vollständigen Quellcode herunterzuladen.
Funktionsweise und Bedienung

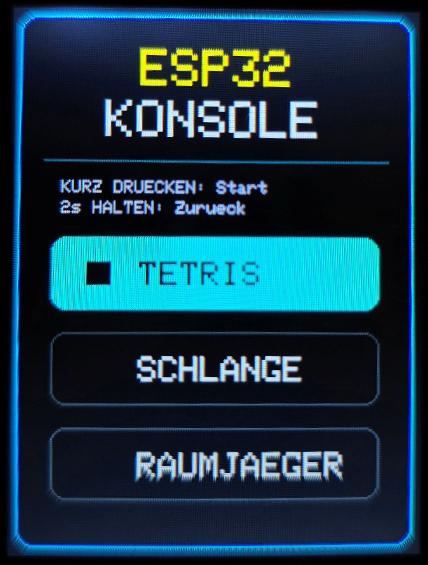

Nach dem Einschalten des ESP32 wird auf dem Display der Startbildschirm der Spielkonsole angezeigt, auf dem das gewünschte Spiel ausgewählt werden kann. Durch einen einfachen Tastendruck startet das Spiel. Währenddessen wird im Hintergrund eine Hintergrundmusik abgespielt. Abbildung 20 zeigt den Startbildschirm der Spielkonsole.

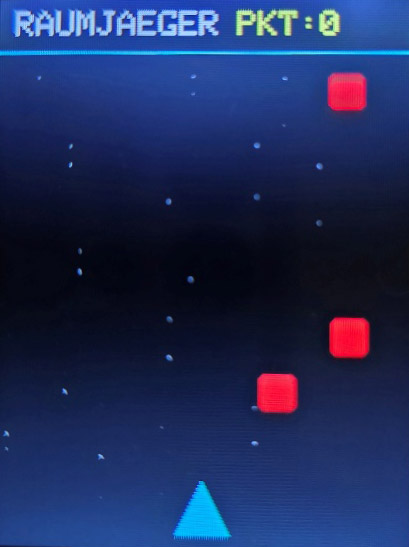

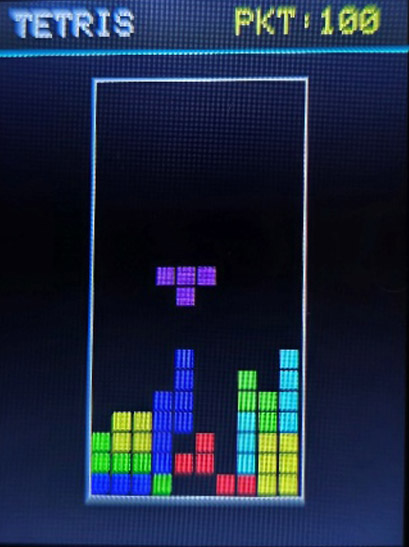

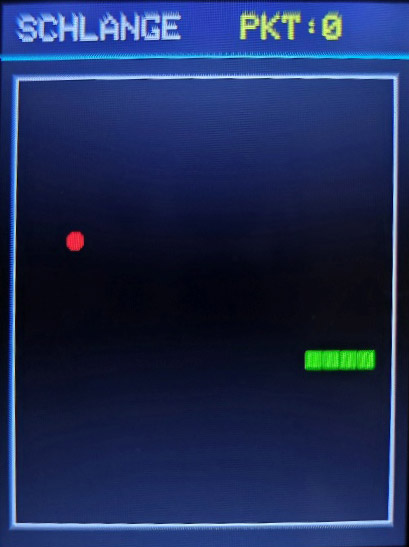

.jpeg?ts=1787141677 "image3")
Fazit
Mit diesem Projekt wurde eine funktionale Spielkonsole auf Basis des ESP32 realisiert. Die Entwicklung zeigte, wie die Hardware des Mikrocontrollers effizient mit einer grafischen Benutzeroberfläche verbunden werden kann. Das Ergebnis ist ein stabiles System, das die grundlegenden Funktionen einer Spielkonsole erfüllt und als Basis für weitere Projekte genutzt werden kann.
