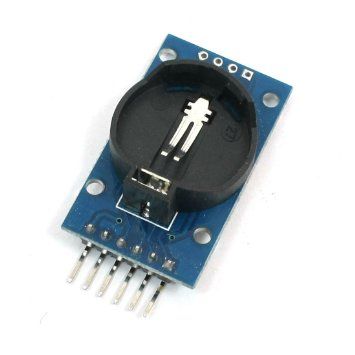

RTC DS3231 Echtzeituhr-Modul (ohne Batterie)

RTC DS3231 Echtzeituhr-Modul (ohne Batterie)
Menge Stückpreis
bis 9 6,95 € *
ab 10 6,75 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10176
Beschreibung: Echtzeituhr-Modul ohne  Knopfzelle für Arduino uvm. Sehr präzises... mehr
Produktinformationen "RTC DS3231 Echtzeituhr-Modul (ohne Batterie)"

Beschreibung:

Echtzeituhr-Modul ohne Knopfzelle für Arduino uvm.

Sehr präzises RTC-Modul zum Übernehmen von Datum und Uhrzeit ohne großen Aufwand.
Das DS3231-Modul verfügt über eine Echtzeituhr mit Alarm-Funktion.

Funktionsweise:

Da Funkuhren in der Regel nicht sehr präzise sind gleichen Sie ihre Zeit regelmäßig mit der Atomuhr an. Möchte man selber eine präzise Uhr bauen ist dies nicht ohne weiteres Möglich, denn z. B. gibt es bei einem Arduino leichte Takt-Abweichungen durch die Temperatur und Verarbeitung des Quarzes.
Dies ist zum Beispiel beim Vorgängermodell DS1307 der fall, welches pro Monat bis zu mehrere Minuten verliert.

Dieses Modul verfügt deshalb über einen Temperatursensor, der Abweichungen durch Wärmeeinfluss kompensiert und auch die Raumtemperatur ermitteln kann.

Ergänzende Informationen

Angesprochen wird das Modul über I2C. Dieses Modul lässt sich sehr leicht anschließen,die Verkabelung mit einem Arduino sieht wie folgt aus:

  1. VCC -> 5 V
  2. GND -> GND
  3. SCL -> SLC oder A5
  4. SDA -> SDA oder A4

Das Modul verfügt über 2 weitere Pins, 32K und SQW, welche man mit einem Arduino jedoch nicht benötigt, da die I2C Schnittstelle die volle Funktionalität mit nur 4 Pins bietet.

Details:

  • inkl. Atmel 24C32 32KBit EEprom
  • Spannungsversorung: DC 5V
  • Ansteuerung: I2C
  • Arbeitstemperatur: -20° bis 80° C
  • Abmessungen: 37x21x6mm

Lieferumfang:

  • 1x DS3231 RTC-Modul, fertig aufgebaut (OHNE Knopfzelle 2032)
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "RTC DS3231 Echtzeituhr-Modul (ohne Batterie)"
16.02.2021

Zuverlässig Preis/Leistung Klasse

Arbeitet zuverlässig. Ein Hinweis zur Batterie wäre hilfreich, denn bei Einsatz einer CR2032 sind Änderungen erforderlich. Keine Mängel oder Ausfälle. Preis/Leistung PRIMA. DANKE.

13.12.2020

Einfach einzubinden. Zu wenig Infos

Das Modul an sich funktioniert sehr gut. Wünschenswert wäre ein Link zum Schaltplan und einige hilfreiche Hinweise die Norbert Schlichthärle in seiner Bewertung gemacht hat.

02.12.2019

Gute Qualität. Überflüssige Teile werden stets entfernt.

06.11.2017

Achtung Knopfzelle wird geladen

Preisgünstiges RTC Modul ähnlich Adafruit https://learn.adafruit.com/adafruit-ds3231-precision-rtc-breakout

Unterschiede zwischen den beiden Artikeln von Roboterbausatz
RBS10031 = RBS10176 + Knopfzelle

Schaltplan:
http://arduinolearning.com/code/arduino-ds3231-rtc-example.php
library https://github.com/adafruit/RTClib

Achtung:
Wird das Modul via I2C mit 5V versorgt, dann wird die Knopfzelle geladen!
Deshalb besser die Diode D2 oder den Widerstand R5 200 Ohm entfernen.

Wenn man schon beim Entfernen überflüssiger Teile ist, dann könnte man auch
1. die I2C Pullups am Bus entfernen ( mein Bus hat immer mehrere Teilnehmer - wenn da jeder nen Pullup hätte dann wärs irgendwann zuviel )
2. den EEprombaustein samt seinen Pullups entfernen
3. die Anzeige der Versorgungsspannung stilllegen durch Entfernen des Vorwiderstandes der LED

Diese Massnahmen würden Strom sparen und sind bei Batteriebetrieb unbedingt zu empfehlen!

Sonstiges:
Beim Anstecken an den I2C Bus eines laufenden originalen Arduino Uno habe ich festgestellt,
dass im Einsteckmoment so viel Strom fliesst, dass sich der USB AVR aufhängt.
Das passiert nicht, wenn das Modul schon im Einschaltmoment des UNO angeschlossen ist.
Dieses Verhalten habe ich an mehreren UNOs und allen meinen 5 RTCs beobachtet!
Anscheinend zieht das RTC Modul mit seinen Kondensatoren etwas mehr im Einschaltmoment.

Ich hab meinen Modulen dieses abgewöhnt, indem ich in die Versorgungsleitung VCC des Moduls einen 100 Ohm Widerstand eingebaut habe.

03.03.2017

Vorsicht

Modul wird mit Li-Batterie CR2032 geliefert. Das Modul versucht bei externer Spannungs-versorgung diese Batterie zu laden ! Bei Verwendung der Batterie unbedingt Diode auf
dem Modul entfernen.
