1.3" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino

Menge Stückpreis
bis 4 7,15 €
ab 5 6,89 €
ab 20 6,79 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11084
Monochromes 1.3"OLED Display mit 128 x 64 Bildpunkten Dieses Display ist mit 3,7cm... mehr

Monochromes 1.3"OLED Display mit 128 x 64 Bildpunkten

Dieses Display ist mit 3,7cm Bildschirmdiagonale sehr klein und durch hohen Kontrast gut lesbar. Das Display besteht aus 128x64 weißen OLED Bildpunkten die durch den verbauten SH1106 Chip einzeln gesteuert werden.
Da die Pixel leuchten wird keine Hintergrundbeleuchtung benötigt, was sich positiv auf den Stromverbrauch auswirkt und dem Display den hohen Kontrast verleiht.

Es ist ideal für einfache Verwendung mit Mikrocontrollern wie Arduino, ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC,TTL-Logik. Das Display wird über die I2C-Schnittstelle angesteuert und benötigt nur 4 Anschlüsse.
Eine typische Pinbelegung bei einem Arduino sieht wie folgt aus:

VCC -> 3.3V
GND -> GND
SDA -> A4
SCL -> A5

Zur Verwendung mit einem Arduino-Board empfehlen wir die U8glib-Bibliothek welche auch einige Beispielsketches enthält.

Details

  • Chipsatz: SH1106
  • Sichtbarer Winkel: > 160°
  • Auflösung: 128 x 64 Pixel
  • Betriebsspannung: 3.3V
  • Ansteuerung: I2C / TWI
  • Pinbelegung: VCC, GND, SCL, SDA

Lieferumfang

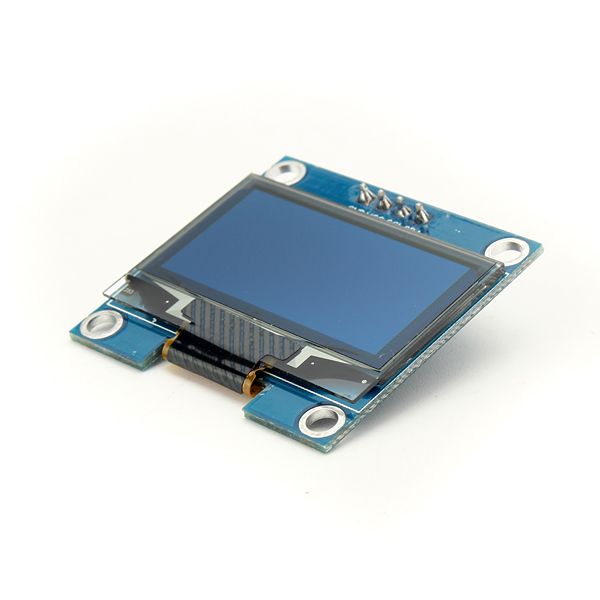

  • Fertig aufgebautes Modul wie abgebildet
Produktart: OLED-Display
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "1.3" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino"
24.08.2024

Super Display, super Support vom Shop

Sowohl I2C als auch SPI Version sind qualitativ gut und einfach zu handhaben.
Guter Support vom Shop.
Danke!

07.05.2024

Austauschdisplay von 0.96" auf 1.3" um eine größere Anzeige zuhaben.

Ich verwende das Display für Ahoy-DTU Projekt. Liess sich ohne Probleme gegen das kleinere Display tauschen.

13.01.2024

Gute Produktbeschreibung | Schnelle Lieferung

17.07.2023

Display

Alles bestens, gerne wieder

24.04.2023

Austauschdisplay, von 0 96 " auf 1,3" ein Gewinn für schlechtere Augen

Das Display ist für einen Amateurfunk Digital Hotspot, dessen Menü schon einen passenden Eintrag zum Betrieb hat. DANKE!

18.08.2017

Gutes Display

Wie für den Shop gewohnte super Qualität.
Das es ein SH1106 und kein SSD1306 ist war die suche des passenden Treiber nicht einfach.
Ich verwende den "U8GLIB_SH1106_128X64 u8g(U8G_I2C_OPT_NONE); // I2C / TWI".
Funktioniert am besten, von denen ich getestet hab. Leider noch mit leichten Grafikproblemen
wie das darstellen von Zahlen und Zeichen.
Ich habe das Oled in einem Aquarium Thermometer / PH Test eingebaut.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

BUNDLE
10x 40 Pin 2.54 mm Buchsenleiste einreihig 10x 40 Pin 2.54 mm Buchsenleiste einreihig
Inhalt 10 Stück (0,12 € / 1 Stück)
ab 1,15 €
Drehencoder / Drehgeber Modul KY-040 (3 Stück) Drehencoder / Drehgeber Modul KY-040 (3 Stück)
Inhalt 3 Stück (0,92 € / 1 Stück)
ab 2,75 €
50 Stk
50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm 50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm
Inhalt 50 Stück (0,01 € / 1 Stück)
ab 0,62 €
-10%
10x Einbaubuchse DC Stecker 5.5x2.1mm 10x Einbaubuchse DC Stecker 5.5x2.1mm
Inhalt 10 Stück (0,24 € / 1 Stück)
ab 2,42 € 2,69 €
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Thomas R*** , Datum: 11.03.2024

Sehr geehrte Damen und Herren, ich möchte das Display an einem esp32 verwenden. Mit welcher library würde das funktionieren? Beste Grüße

Antwort des Shopbetreibers

Sie können die SH1106 Bibliothek für ESP32 verwenden: https://github.com/nhatuan84/esp32-sh1106-oled
