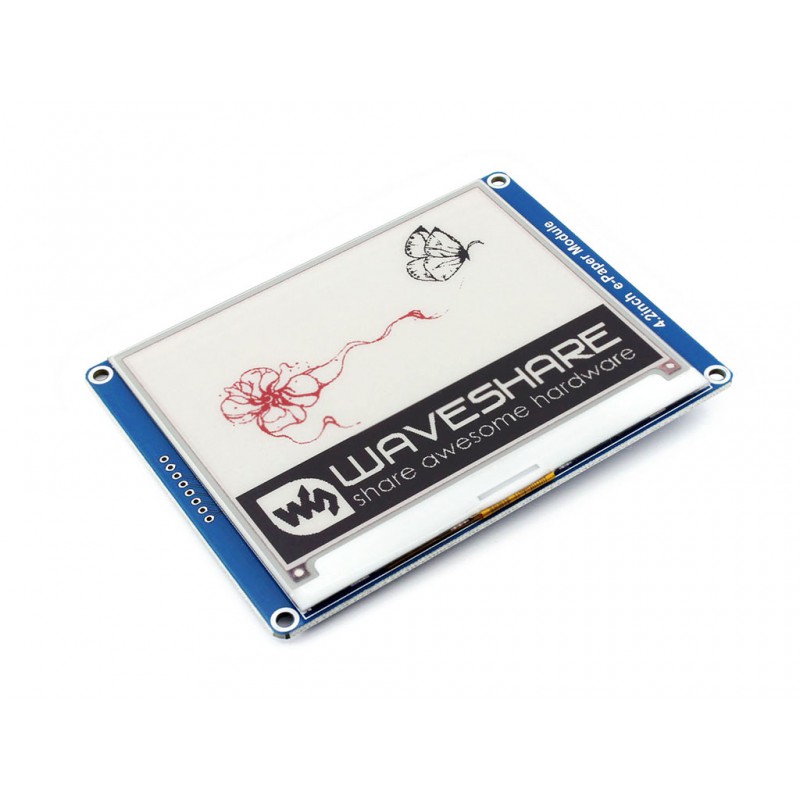

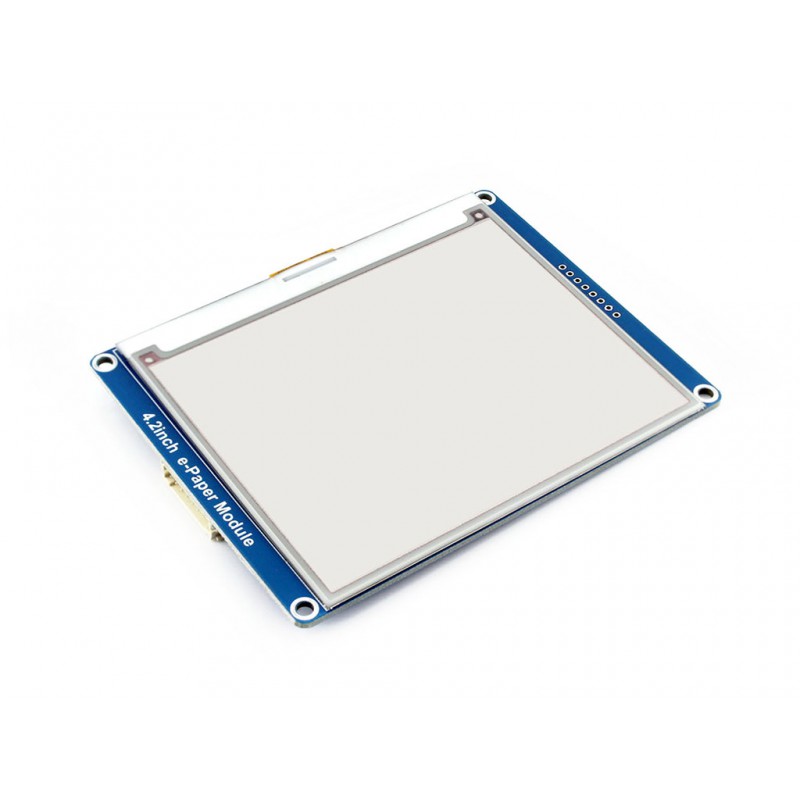

Waveshare 400x300 4.2" e-Paper Display Modul 3-farbig

Menge Stückpreis
bis 4 35,95 €
ab 5 35,65 €
ab 20 35,45 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12299
Waveshare 400x300 4,2" E-Paper Display Modul für Arduino, Raspberry, STM32,...... mehr

Waveshare 400x300 4,2" E-Paper Display Modul für Arduino, Raspberry, STM32,...

Das Display verfügt über eine dreifarbige Darstellung in rot, schwarz und weiß. Der integrierte Controller wird über das SPI-Interface angesteuert, dadurch eignet sich das e-Paper Display für Zahlreiche Microcontroller wie dem Arduino, Raspberry Pi oder STM32.

Durch die extrem niedrige Stromaufnahme, dem weiten Betrachtungswinkel und der klaren Anzeige ist dieses Display eine perfekte Wahl für elektronische Regaletiketten, industrielle Anwendungen und vieles mehr!

Features:

  • Keine Hintergrundbeleuchtung notwendig. Dadurch behält das Display lange Zeit das Bild, selbst wenn es ausgeschaltet ist.
  • Extrem niedriger Stromverbrauch; es wird nur Strom verbraucht wenn das Bild erneuert wird.
  • Kompatibel mit Arduino,Raspberry Pi 2B/3B, STM32, ...
  • SPI-Interface
  • Entwicklungsressourcen, Anleitungen und Beispiele für Arduino/Raspberry Pi/STM32 auf der Herstellerwebseite.

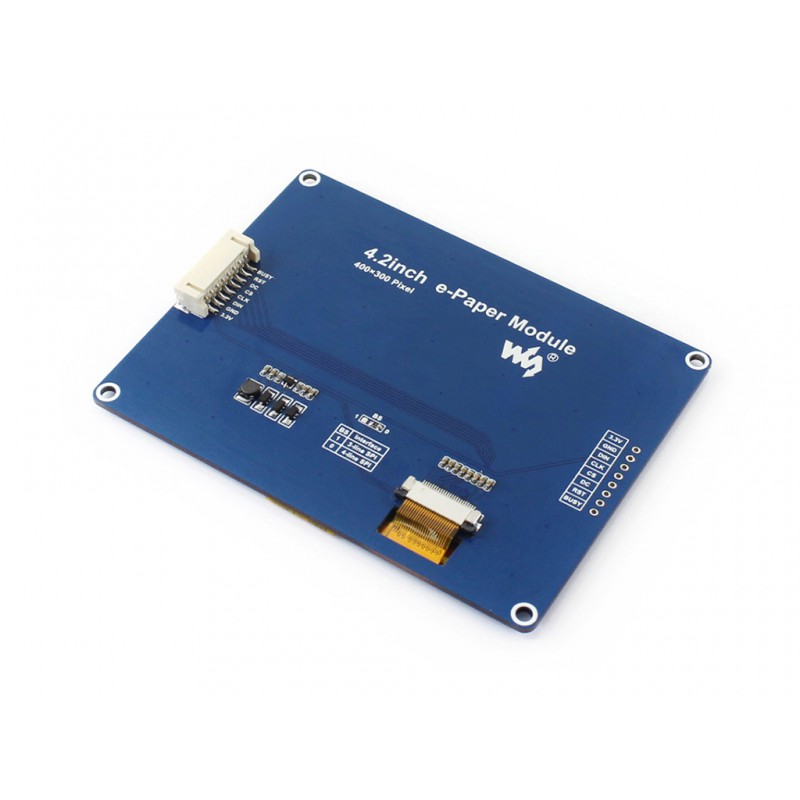

Pinbelegung:

SYMBOL DESCRIPTION
VCC 3.3V
GND Ground
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI chip selection, low active
DC Data/Command selection (high for data, low for command)
RST External reset, low active
BUSY Busy status output, high active

Details

  • Betriebsspannung: 3.3V/5V
  • Schnittstelle: 3-wire SPI, 4-wire SPI

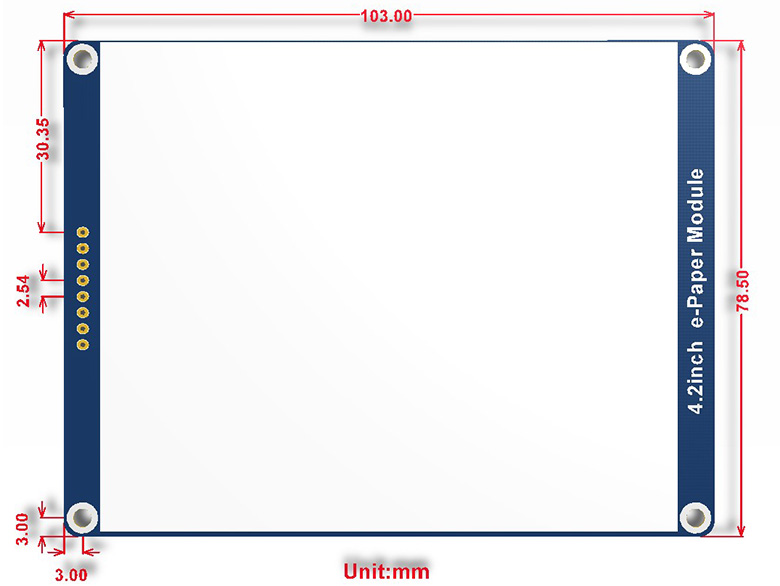

  • Außenabmessung: 103.0mm × 78.5mm
  • Display Abmessungen: 84.8mm × 63.6mm
  • Punkteabstand: 0.212 × 0.212
  • Auflösung: 400 × 300
  • Display Farben: schwarz/weiß/rot
  • Graustufen: 2
  • Auffrischzeit: 15s
  • Auffrischleistung: 26.4mW(typ.)
  • Standby Leistung: <0.017mW
  • Betrachtungswinkel: >170°

Lieferumfang

  • 1x 4.2" E-Paper Display Modul 3-farbig

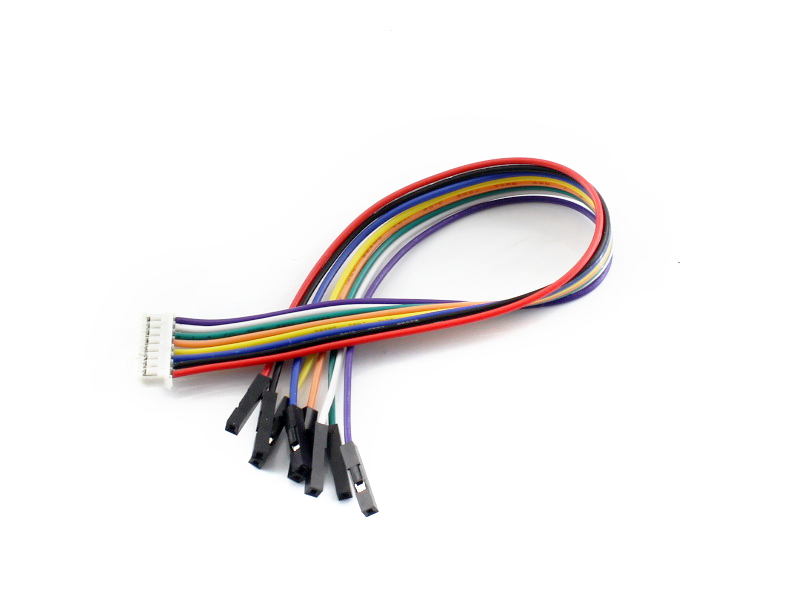

  • 1x Anschlusskabel PH2.0 20cm 8-Pin
Spannung (V): 3,3, 5
Schnittstellentyp: 3 und 4-Draht-SPI
Auffrischleistung (mW): 26,4
Standbyleistung (mW): 0,017
Farbraum: S/W/R
Volle Auffrischzeit (s): 15s
Abmessungen: 103x78,5mm
Auflösung: 400x300
Displaygröße: 4,2"
Punktabstand (mm): 0,212x0,212
Produktart: e-paper Display
