Bausatz Mini Tesla Spule Lautsprecher Transformator 15-24V 15W

Menge Stückpreis
bis 4 4,75 €
ab 5 4,49 €
ab 20 4,39 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12577
Der fertige Bausatz erzeugt einen beindruckenden Plasmabogen, welcher Licht ausstrahlt und... mehr

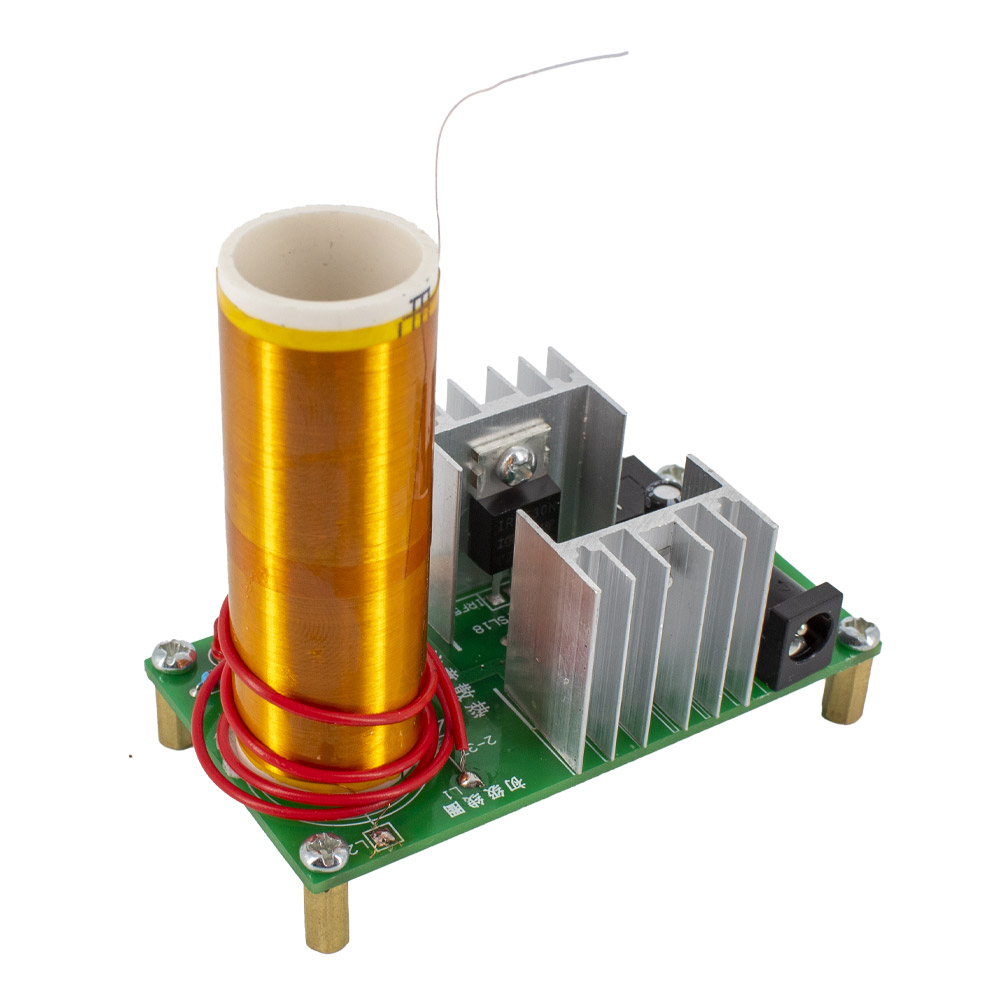

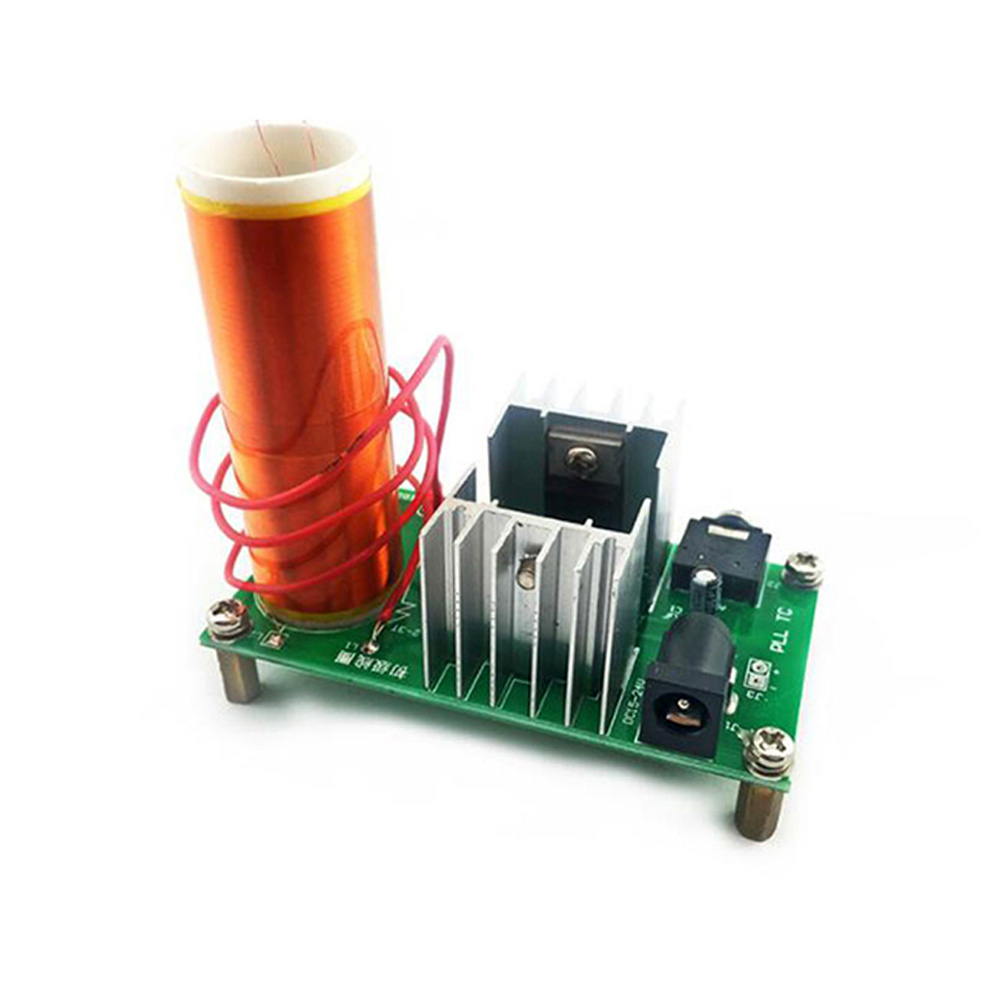

Der fertige Bausatz erzeugt einen beindruckenden Plasmabogen, welcher Licht ausstrahlt und entzünden kann.

Der Bausatz beinhaltet außerdem eine Musikwiedergabefunktion: ein neuer Konzeptlautsprecher nutzt die durch den Lichtbogen erzeugte Luftvibration, um Musik über eine 3.5mm Klinke abzuspielen. Der Lautstärkepegel ist zwar nicht hoch, versetzt Euch jedoch garantiert in Staunen!

Bei der Tesla Spules dieses Bausatzes handelt es sich um einen Transformator (Resonanztransformator), der nach dem Resonanzprinzip arbeitet und hauptsächlich zur Erzeugung von hochfrequentem Wechselstrom mit sehr niedriger Stromstärke verwendet wird.

Eine Tesla-Spule besteht aus zwei Sätzen (manchmal drei Sätzen) von miteinander gekoppelten Resonanzkreisen. Tesla-Spulen sind schwer zu definieren, und Nikola Tesla hat eine große Anzahl von Spulenkonfigurationen ausprobiert. Tesla nutzte diese Spulen für innovative Experimente wie elektrische Beleuchtung, Fluoreszenzspektroskopie, Röntgenstrahlung, hochfrequente Wechselstromphänomene, Elektrotherapie und Radio-Energieübertragung sowie die Übertragung und den Empfang von Funksignalen.

Video

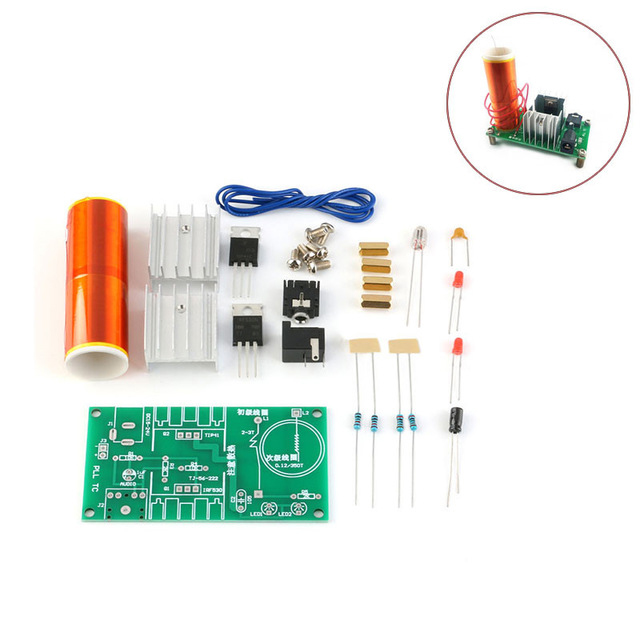

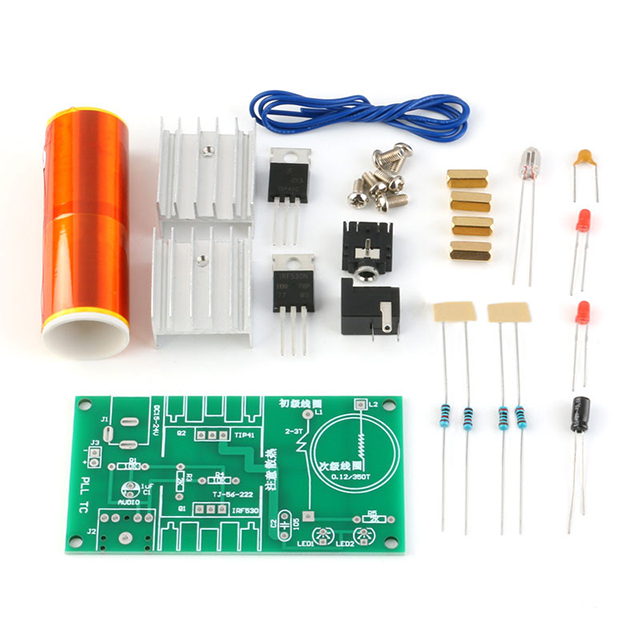

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Sicherheitshinweise:

  • Dieses Produkt verwendet keine hohen Ströme. Bei Berührung können Sie nicht durch einen elektrischen Schock verletzt werden, es besteht jedoch Verbrennungsgefahr, wenn Sie den Lichtbogen anfassen!
  • Außerdem können die Kühlkörper sich nach langem einschalten erhitzen. Im 15V-24V Betrieb können die Kühlkörper nach langem Betrieb sehr heiß werden, in diesem fall empfehlen wir einen kleinen Lüfter.
  • Stellen Sie Mobiltelefone, MP3- und andere elektronische Geräte nicht in die Nähe der Spule, da sonst das von der Spule erzeugte hochfrequente Magnetfeld gestört wird, wodurch das Mobiltelefon, MP3 und andere Geräte versagen oder sogar beschädigt werden.

Details

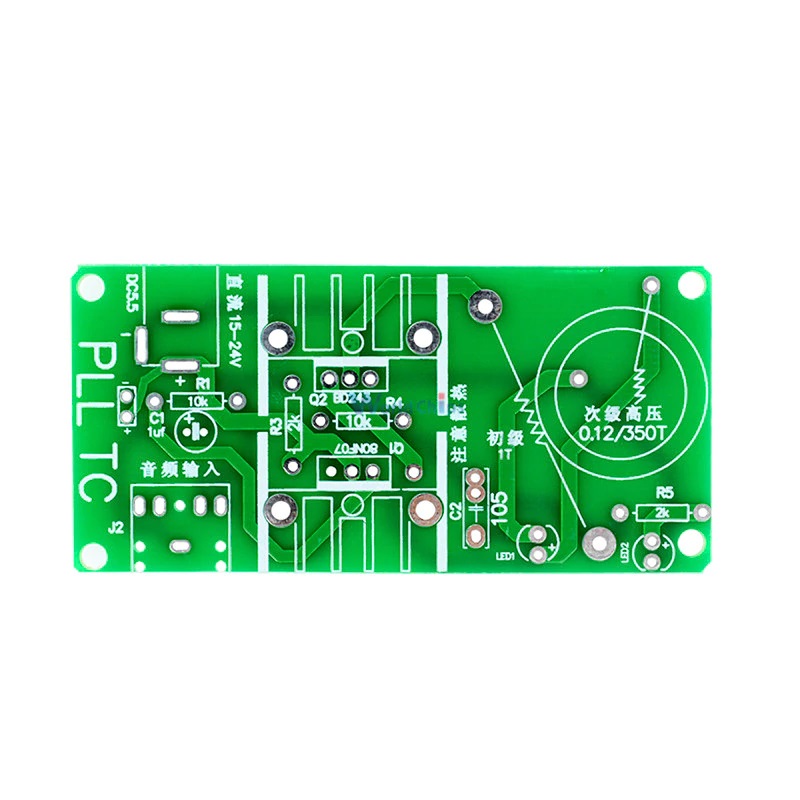

  • Abmessungen(Platine): 4 * 8 mm
  • Leistung: 15w
  • Eingangsspannung: DC 15-24v, Strom 2A, DC5.5 interface / pin header
  • Audio input: 3.5mm Buchse für Computer, Smartphones, MP3 Player,...

Lieferumfang

  • 1x Bausatz: Mini Tesla Spule Lautsprecher Transformator 15-24V 15W
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Mittel
Spannung: DC 15-24 V
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Mini Tesla Spule Lautsprecher Transformator 15-24V 15W"
08.03.2024

Idealer Einstieg zu Tesla-Spulen

Wenn man etwas über Transformatoren und Tesla-Spulen lernen möchte ist das der kostengünstige Einstieg!
Die Anleitung könnte bezüglich der Spulen aktualisiert werden: Primärspule (roter Draht) entgegen dem Uhrzeigersinn 2-3 Windungen mit etwas (5mm) Abstand zur Sekundärspule wickeln, sonst tut sich nichts. Begründung zu Anzahl der Wicklungen und Richtung sollte man recherchieren, damit man etwas lernt - Abstand, damit es keine Kurzschlüsse gibt….
Die Mini-Birne zum Leuchten zu bringen ist nett, aber Energiesparbirne ist natürlich schon cooler, dass man aber auch eine ganze Leuchtstoffröhre aktivieren kann ist dann schon beeindruckend….
Wegen Stromschlägen braucht man keine Angst zu haben, nur Vorsicht, die Kühlkörper werden heiß….

29.02.2024

Bausatz mit Hindernissen

Das Zusammenlöten an sich ist kein Problem. Leider war in meinem Bausatz eine LED defekt.
Trotzdem hat die beiliegende Lampe bei der Annäherung an die Spule aufgeleuchtet. Ich hab dann eine LED aus meinem Fundus eingelötet. Das die Wickelrichtung der Sekundärspule wichtig ist sollte in der Anleitung erwähnt werden. Auf den Fotos ist das auch nicht zu erkennen. Ich habe sie wohl falsch rum gewickelt und nun ist das Mosfet Tip41 durchgebrannt. Musik hat die Spule nähmlich nicht gemacht. Sie hat nur etwas gebrummt und ist in Rauch aufgegangen. Erst mal ein neues Mosfet besorgen und dann sehen ob es funktioniert.

28.01.2024

10

Tolles Teil.Schnelle Lieferung-

19.12.2023

Interessanter sehr preiswerter Bausatz

Hinweise: Es ist egal, wie herum man die große Spule anklebt. Das freie Drahtende oben sollte 2 bis 3 cm lang sein. Ich habe die Spule so befestigt, dass das lange, mit dem Klebepad befestigte Drahtende unten ist, das Pad entfernt und mit dem Draht eine weitere Windung gegen den Uhrzeigersinn (von oben betrachtet) gelegt. Den dann immer noch zu langen Draht habe ich gekürzt und den Lack mit gefaltetem feinem Schleifpapier (ich empfehle K600 oder K800) vorsichtig abgezogen. Man kann den Draht auch ohne extra Windung sofort kürzen, es spielt für die Funktion keine Rolle.
Den Draht der Primärspule löte man zuerst an dem Pad an, das sich auf der Seite der DC-Buchse befindet. Dann lege man 2 oder 3 Windungen ebenfalls gegen den Uhrzeigersinn (bei YouTube findet man ein gutes Video!). Der Tesla-Transformator funktioniert in beiden Fällen; bei zwei Windungen habe ich eine um 8 % höhere aufgenommene Leistung als bei 3 Windungen gemessen.

10.11.2023

Toller Bausatz mit kleinen Stolperfallen

Nettes Spielzeug, man sollte beim Zusammenbau unbedingt die Richtung der 2ten Spule beachten sonst funktioniert es nicht. Habe einige Zeit gebraucht bis ich dahinter gekommen bin

10.11.2023

top

schöner bausatz, lehrreich; viel spass für wenig geld. lieferung mit dhl war superschnell!

12.05.2023

Netter Bausatz, bin noch am "rumbasteln" um den zum laufen zu bringen.

Schöner Bausatz zum Löten-lernen. Beschreibung nicht ganz vollständig, mit den Tips hier probiere ich weiter den zum "laufen" zu bringen.
Preis-Leistung dennoch TOP

17.03.2023

an sich ganz gut

leicht zu löten, gute Übung, leider fehlt in der Beschreibung die Wickelrichtung der Primärspule

19.06.2021

o.k.

06.01.2021

kleines Lustiges Gimmig

Der Bausatz ist echt Klasse. Das Thema hatte mich einfach Interessiert. Ich habe den Bausatz zusammengeaut und getestet. Funktion ist gegeben , aber auf jeden fall ist es von vorteil wenn man noch Bauteile Lüfter montiert, da die Kühlkörper nach recht kurzer Zeit recht heiß werden.
Ansonsten wirklich schöner Bausatz

16.08.2020

Feines kleines Teil

Lässt sich sehr schön zusammenbauen.
Die Sekundärpule am Besten mit etwas Superkleber oder Epoxidharz ankleben.
Die Wickelrichtung der Primärspule ist anders als auf den Abbildungen.
Ansonsten Top.

15.06.2020

schöner, funktionierender Bausatz für Zwischendurch

Der Bausatz ist wunderbar. Schnell aufgebaut und schon faszinierend wenn man so etwas faszinierend findet^^

folgende Mankos:
- man braucht eine passende Spannungsversorgung (hier wäre es sehr schön wenn für die Leute die sowas nicht sowieso haben zumindest ein Link zu einem passenden Artikel vorhanden wäre?)!
- in der Anleitung (von einer Fremdseite?) wird NICHT darauf hingewiesen dass man die Ader in der Richtung Richtung um die Spule legen muss! Man kann dass aber dann entweder am Bild rauslesen oder einfach umverdrahten wenn es in der einen Richtung nicht funktioniert hat.
- Leider wurde wohl das Set geändert, sodass die Leitpaste von der in der Anleitung die Rede ist keine mehr vorhanden ist!
- Es wird wirklich schnell warm! Ich persönlich halte 24V für komplett utopisch, da es bei mir schon bei einem Netzgerät was nur 15V maximal kann zu warm wird (und zwar nicht nach 3 Minuten sondern sofort!)!

Bitte beim verlöten genau drauf achten die beiden Mosfets an die richtige Stelle zu löten. Wenn man die vertauscht funktioniert es nicht! Das ganze ist besonders deswegen blöd weil es wirklich schwer ist die Mosfets wieder zu lösen sobald sie festgelötet sind (3 Anschlüsse direkt nebeneinander los zu löten ist wirklich schwer, wenn jemand da eine einfache Lösung hat, gerne beschreiben^^).

Bin noch nicht dazukommen das ganze mit Sound zu testen, weiß nicht ob man hier die Bewertungen noch nachträglich bearbeiten kann und ich dann das noch hinzufügen kann.
