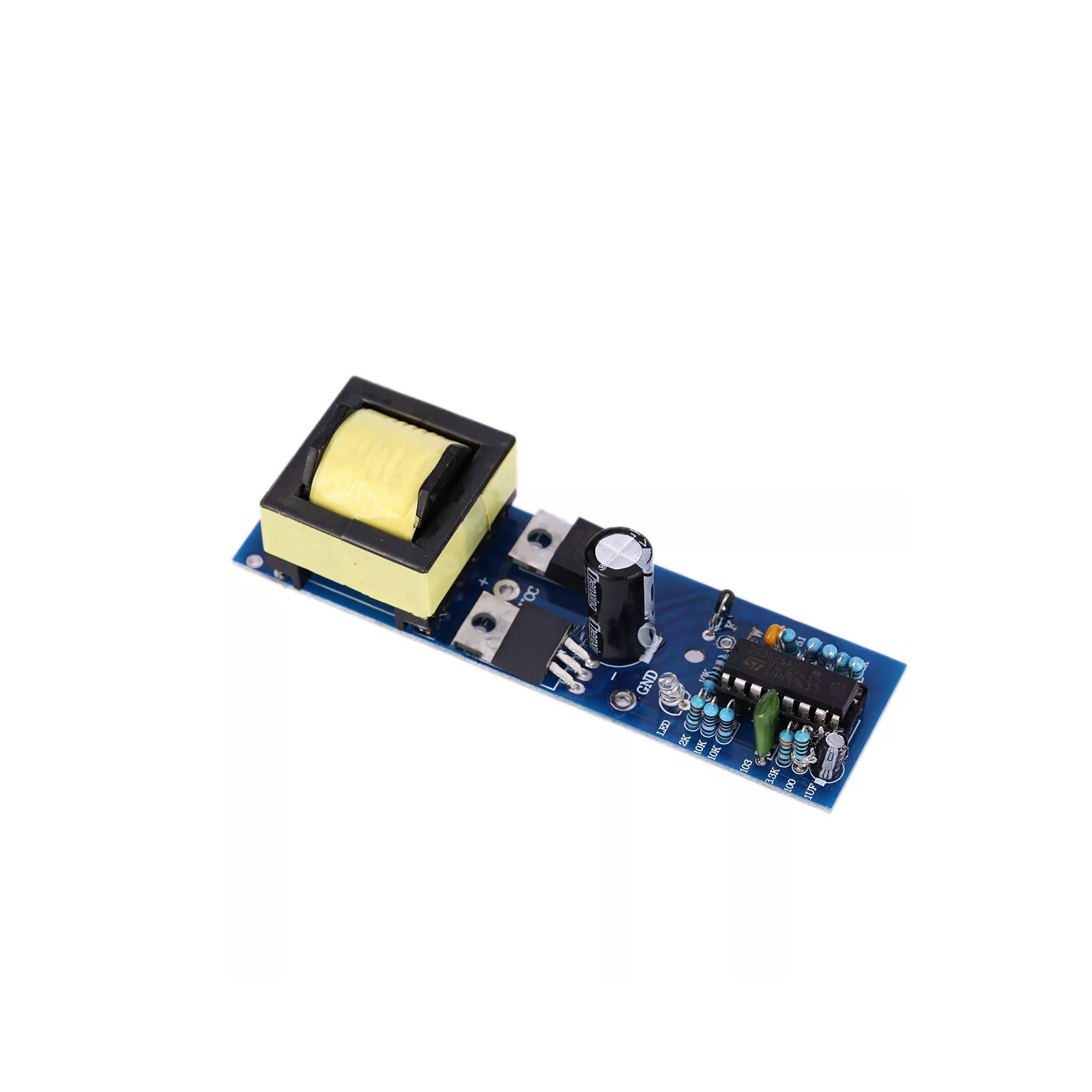

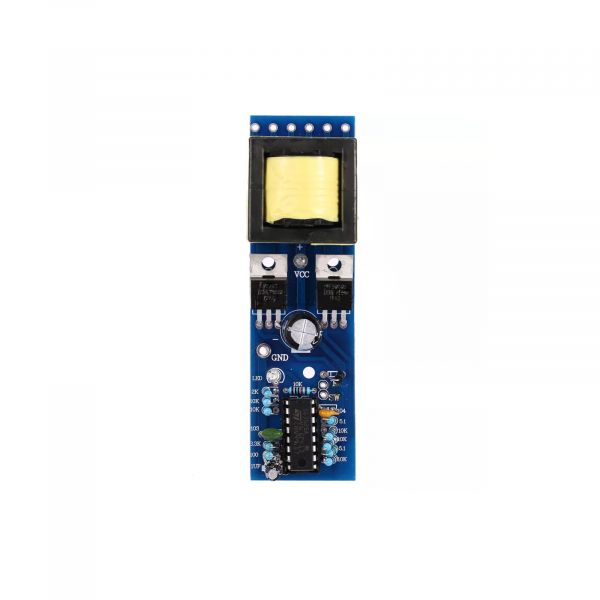

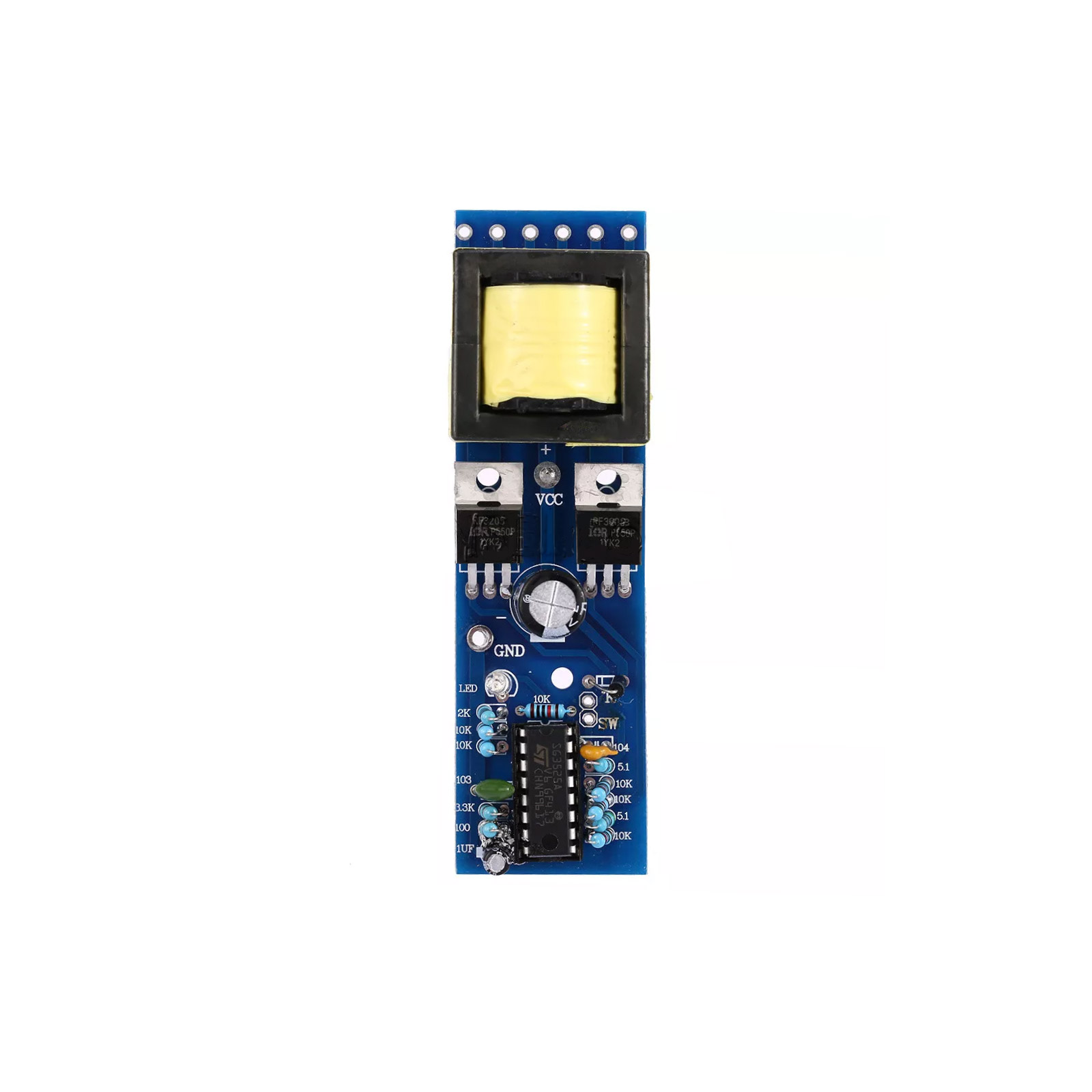

Der Inverter Boost Adapter Modul DC 12V zu AC 110-220V 150W ist ein leistungsstarkes und kompaktes Modul, das es ermöglicht, eine Gleichspannung von 12 V DC in eine Wechselspannung von 110 V bis 220 V AC zu transformieren. Es eignet sich hervorragend für DIY-Elektronikprojekte und Anwendungen vor der Inverterstufe.
- Hochwertige PCB-Platine: Bietet Langlebigkeit und Zuverlässigkeit im Betrieb.
- Flexible Ausgangsspannung: Voreingestellte Verdrahtung erlaubt verschiedene Spannungsstufen (110V, 172V, 200V, 220V).
- Leichtgewicht und kompakt: Ideal für tragbare Anwendungen und DIY-Projekte.
- Achtung bei der Anwendung: Aufgrund der hochfrequenten Ausgangsspannung ist das Modul nicht für den Betrieb induktiver Lasten wie Elektromotoren, Lüfter oder Transformatoren geeignet.
- Kühlung bei Langzeitbelastung: Für längeren Betrieb unter hoher Last wird empfohlen, eine zusätzliche Kühlung hinzuzufügen.
- Sicherheitsvorkehrungen: Verhindern Sie Kurzschlüsse und Überlastungen. Der Anschluss darf nicht vertauscht werden.
Dieses Modul ist besonders geeignet für kleine Lasten wie LED-Lichter oder Ladegeräte. Bitte beachten Sie, dass herkömmliche Spannungsmessgeräte aufgrund der hohen Frequenz eine abweichende Spannung anzeigen können.

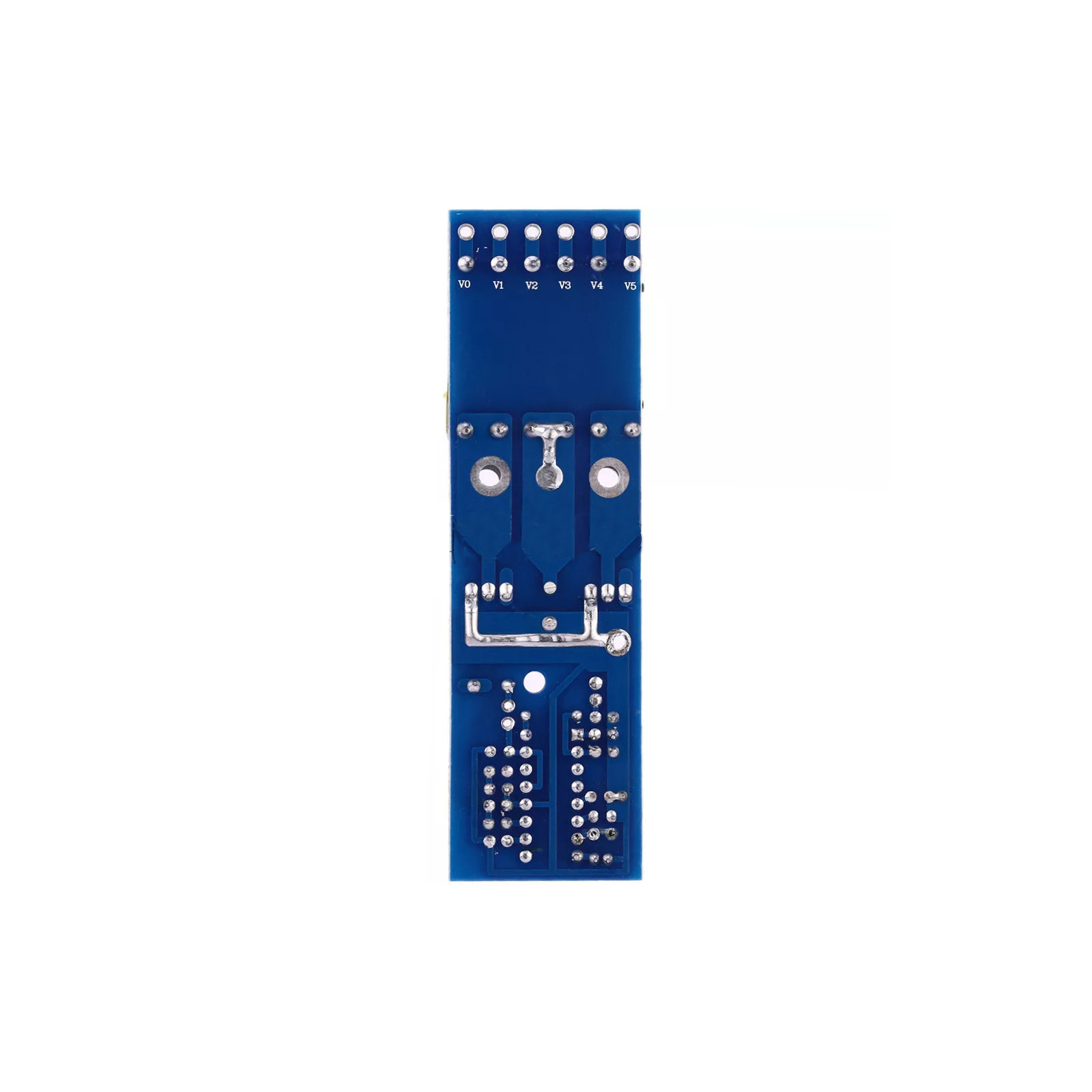

Die Verkabelung des Moduls ist wie folgt:
- V0-V2 = 110 V V0-V3 = 172 V
- V0-V4 = 200 V V0-V5 = 220 V
- V5-V4 = 20 V V5-V3 = 45 V
- V5-V2 = 110 V V4-V3 = 28 V
- V4-V2 = 90 V V3-V2 = 62 V
Hinweis
Dieser Wechselrichter (DC 12V zu AC 110-220V, 150W) darf nur von qualifiziertem Fachpersonal installiert und in Betrieb genommen werden. Eine unsachgemäße Installation kann zu Schäden oder Gefahren führen. Der Hersteller/Händler übernimmt keine Haftung für Schäden durch falsche Nutzung, Überlastung oder unsachgemäßen Einbau.
Details
- Eingangsspannung: DC 12V
- Ausgangsspannung: AC 110-220V (konfigurierbar)
- Ausgangsleistung: 150W
- Ausgangsfrequenz: ca. 20KHz (Quadratwelle)
- Stromverbrauch im Leerlauf: ca. 0,05A
- Abmessungen: 10 x 3 x 2 cm
- Gewicht: 70g
- Schutz: Keine integrierten Schutzfunktionen
Lieferumfang
- 1x Modul wie abgebildet
Produktart: | Entwicklungsboard |
