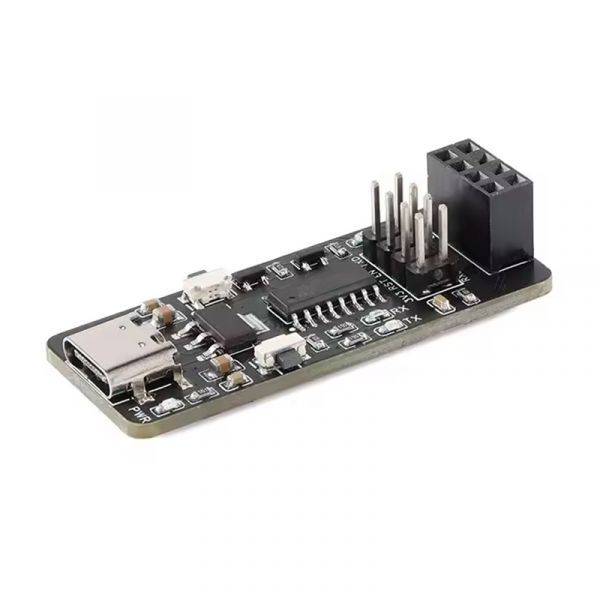

Das ESP-PROG Adapter Board dient als praktische Schnittstelle zwischen dem ESP-PROG Debugger und gängigen ESP32 sowie ESP8266 Modulen. Es ermöglicht sowohl UART-basierte Programmierung als auch JTAG-Debugging und ist damit ein unverzichtbares Werkzeug für die professionelle Entwicklung und Fehlersuche.
Durch das standardisierte Pinlayout lassen sich kompatible ESP-Module schnell und sicher anschließen. Das Adapter Board sorgt für eine saubere Signalführung und unterstützt stabile Debug-Sessions sowie zuverlässige Firmware-Uploads. Ideal geeignet für Entwickler die mit ESP32-Plattformen arbeiten und Wert auf effiziente Entwicklungsprozesse legen.
Der Einsatzbereich reicht von Prototyping über Serienentwicklung bis hin zu Ausbildung und Forschung im Bereich Embedded Systems und IoT.
Kurzanleitung ESP-PROG ESP32 Adapter Board
Vorbereitung
Installieren Sie vor der ersten Verwendung den CH340 USB-zu-Seriell-TTL-Treiber auf Ihrem Computer.
Verbinden Sie das ESP-PROG mit dem PC und überprüfen Sie im Geräte-Manager den zugewiesenen COM-Port.
Automatischer Download-Modus
Die automatische Download-Schaltung ist bereits auf dem Adapter Board integriert.
Starten Sie die gewünschte Programmier- bzw. Download-Software.
Wählen Sie den zuvor ermittelten COM-Port aus.
Klicken Sie auf Download / Flash, um das Programm automatisch zu übertragen.
Nach Abschluss des Downloads startet das Programm selbstständig.
Manueller Download-Modus
Drücken und halten Sie die IO0-Taste auf dem Adapter Board.
Diese Taste entspricht dem IO0-Pin des ESP-Moduls.
Während die IO0-Taste gedrückt gehalten wird, klicken Sie in der Software auf Download / Flash.
Warten Sie, bis der Programmdownload abgeschlossen ist.
Lassen Sie anschließend die IO0-Taste los.
Drücken Sie die EN-Reset-Taste, um das Programm zu starten.
Hinweise
Die EN-Taste dient als Reset-Funktion.
Der manuelle Download-Modus wird nur benötigt, wenn der automatische Download nicht verwendet wird.
Stellen Sie sicher, dass die richtige Board- und Port-Konfiguration in der Software gewählt ist.
Details
USB Treiber: CH340
Unterstützte Chips: ESP32 ESP8266
Funktionen: JTAG Debugging UART Programmierung
Schnittstelle: ESP-PROG Debugger
Pinout: Standardisierte ESP-Anschlüsse
Einsatzbereich: Embedded Entwicklung Debugging Prototyping
