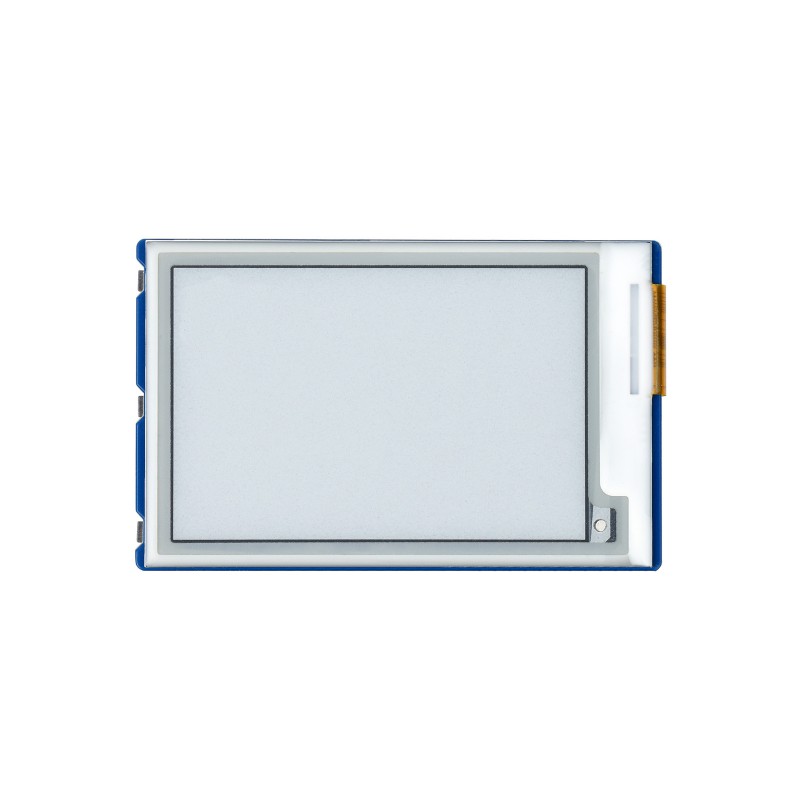

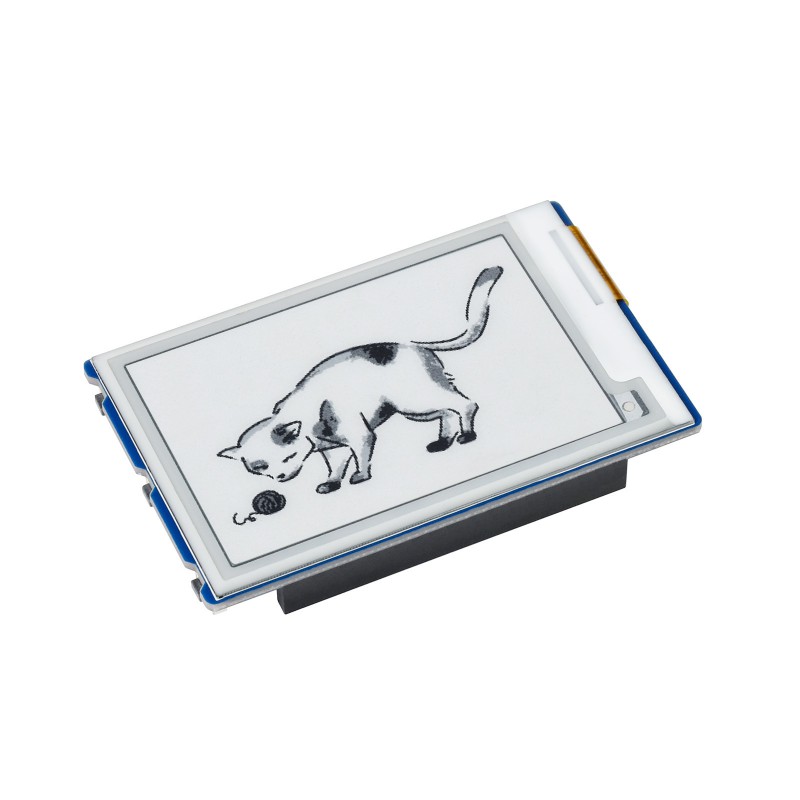

Das Display verfügt über eine zweifarbige Darstellung in Schwarz und Weiss. Der integrierte Controller wird über das SPI-Interface angesteuert und belegt dadurch nur wenige Pins.
Durch die extrem niedrige Stromaufnahme, dem weiten Betrachtungswinkel und der klaren Anzeige ist dieses Display eine perfekte Wahl für elektronische Regaletiketten, industrielle Anwendungen und vieles mehr!
Keine Hintergrundbeleuchtung notwendig. Dadurch behält das Display lange Zeit das Bild, selbst wenn es ausgeschaltet ist.
Extrem niedriger Stromverbrauch; es wird nur Strom verbraucht wenn das Bild erneuert wird.
SPI-Interface

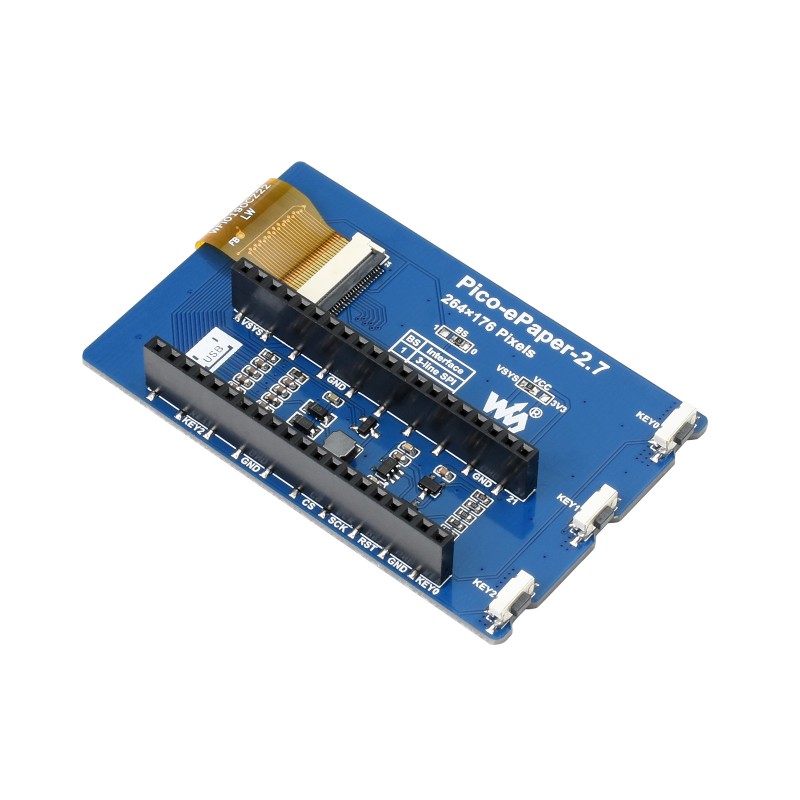

Drei programmierbare Tasten zur einfachen Bedienung
Entwicklungsressourcen, Anleitungen und Beispiele auf der Herstellerwebseite.
Details
Betriebsspannung: 3,3V/5V

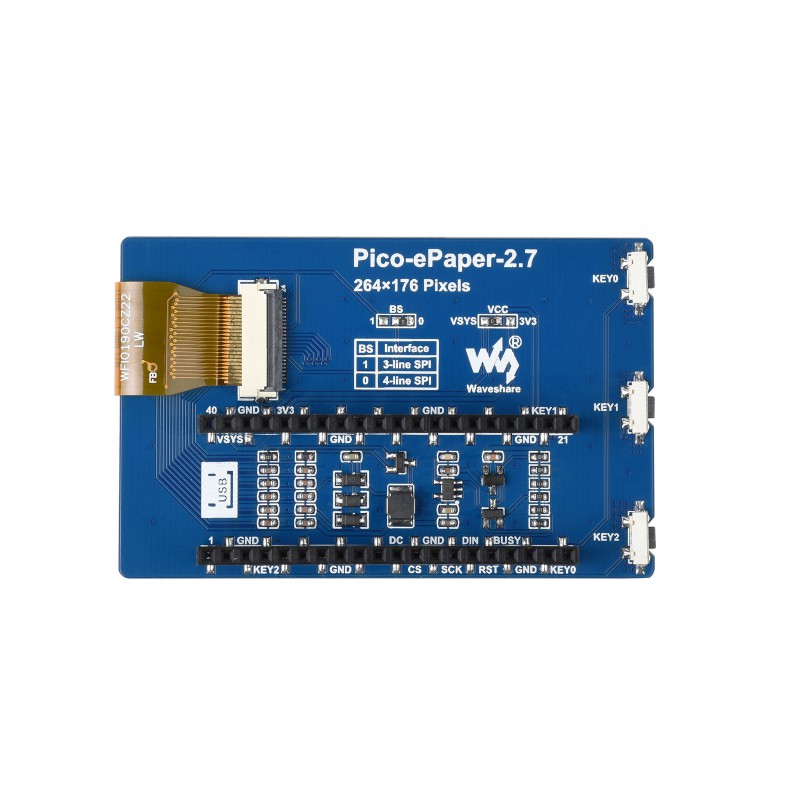

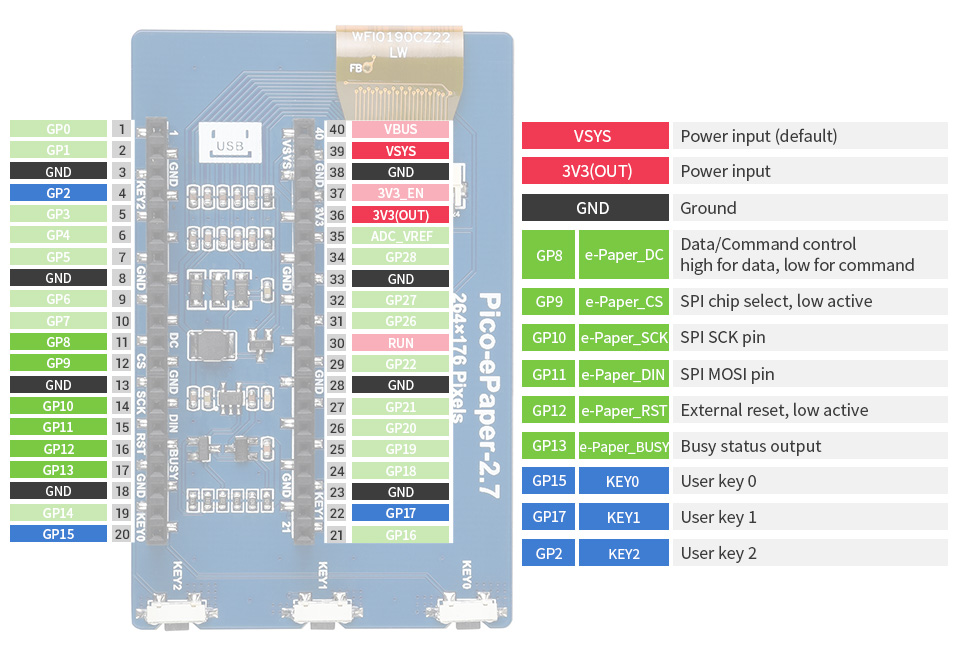

Schnittstelle: 3-Draht-SPI, 4-Draht-SPI

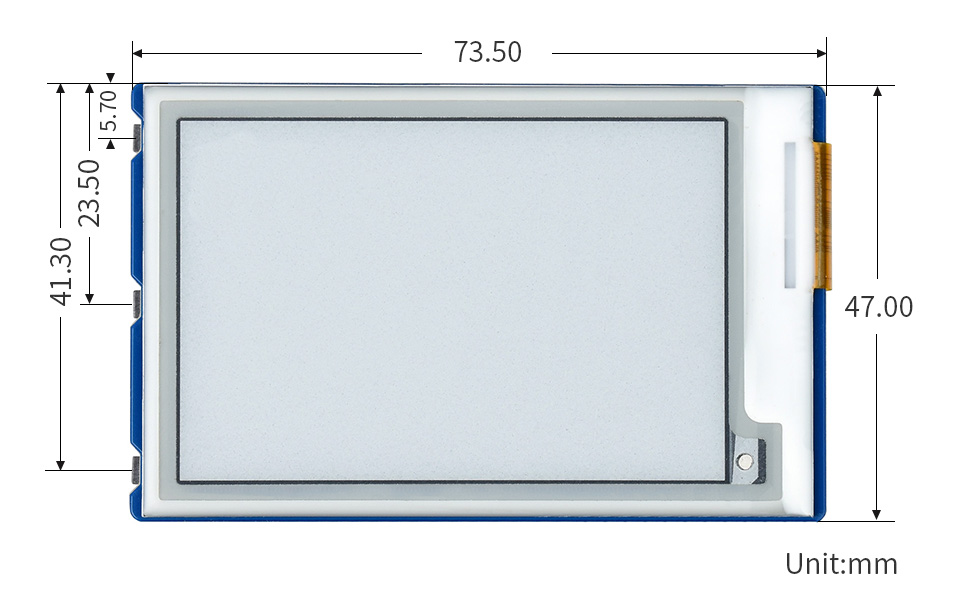

Umrissabmessungen (Treiberplatine): 73,5 × 47,0 mm
Anzeigegröße: 57,288 × 38,192 mm
Punktabstand: 0,217 × 0,217 mm

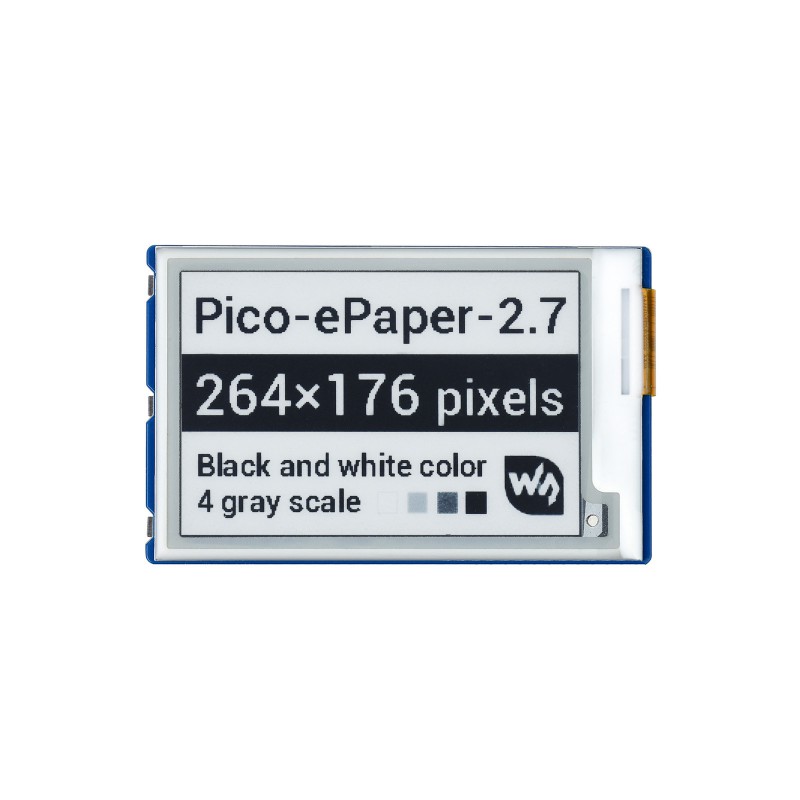

Auflösung: 264×176 Pixel
Anzeigefarbe: Schwarz, Weiß
Graustufen: 4
Teilweise Aktualisierungszeit: N/A
volle Auffrischungszeit: 6s
Auffrischungsleistung: 26.4mW(typ.)
Standby-Strom: <0.01uA(fast 0)
Betrachtungswinkel: >170°
Lieferumfang

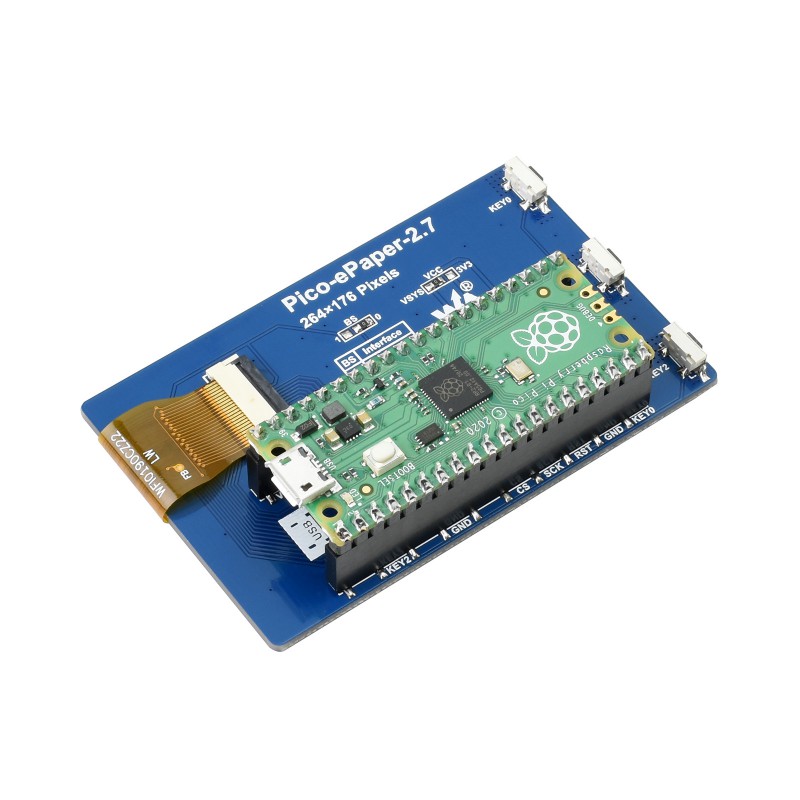

1x Waveshare 2.7" E-Paper Display Modul für Raspberry Pi Pico

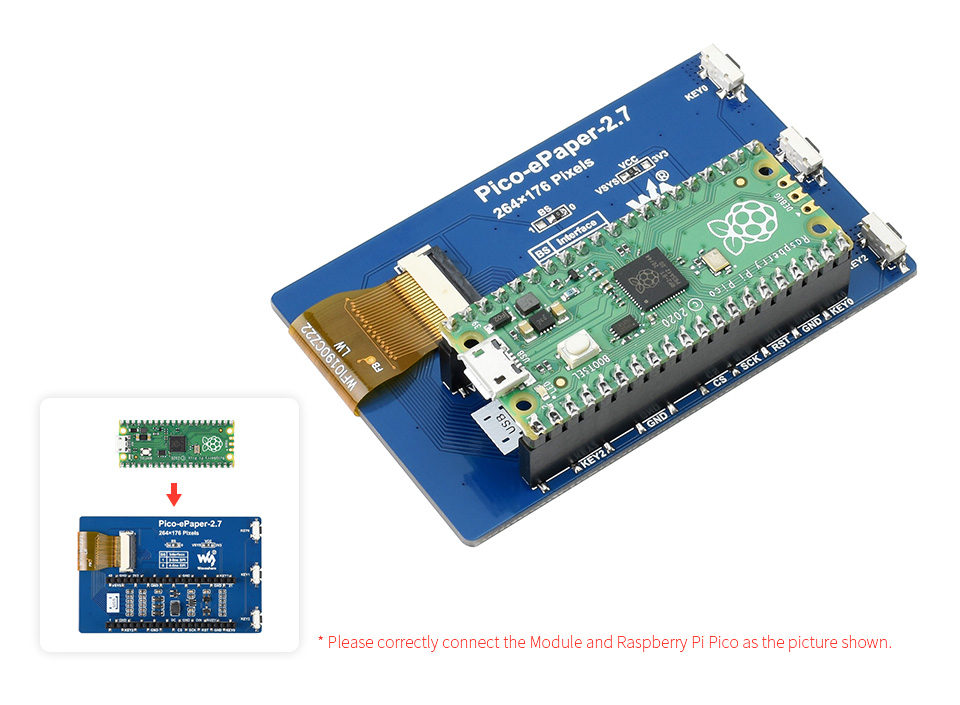

Achtung: Raspberry Pi Pico Board NICHT im Lieferumfang!
Kundenbewertungen für "Waveshare 2.7" E-Paper Display Modul für Raspberry Pi Pico"
Von:
Jürgen Motsch
Am:18.09.2022
sehr schönes und kompaktes Display
Das Display an sich ist sehr gut, nur die softwareseitige Unterstützung für den Raspi Pico krankt etwas. Ich habe es nach einer Woche nicht geschafft, über C etwas brauchbares auf das Display zu zeichnen, da auch vom Hersteller Waveshare keine Informationen zum Displaycontroller zu finden sind. Vielleicht hat ein anderer Kunde ja etwas für mich.
Von: Admin Am: 19.09.2022
Hallo,
hier finden Sie die Dokumentation in Englisch: https://www.waveshare.com/wiki/Pico-ePaper-2.7
Ist zwar ausführlich, aber wirklich etwas fummelig mit C zu programmieren.
Freundliche Grüße
Ihr Team von Roboter-Bausatz
