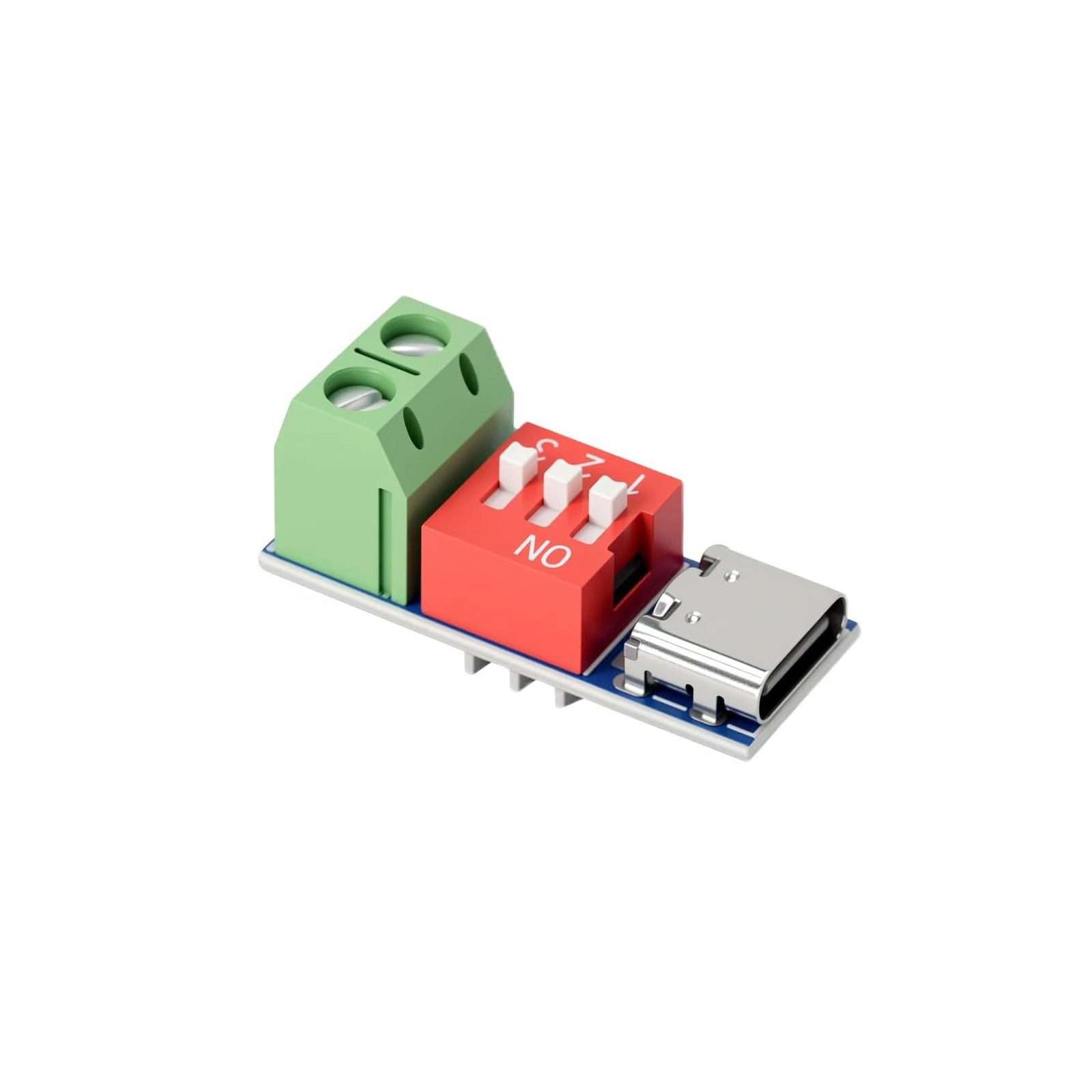

Mit unserem universellen USB-C PD Trigger Board Modul lassen sich moderne USB-C Power Delivery- und Quick Charge-Netzteile als hochflexible Spannungsquelle für eigene Elektronikprojekte nutzen. Statt einer starren Ausgangsspannung kommuniziert dieses smarte Modul direkt mit dem angeschlossenen Netzteil und fordert exakt die Spannung an, die Sie für Ihr Projekt benötigen.
Funktionsweise & Highlights
Das Board nutzt die Protokolle USB PD 2.0/3.0 sowie QC 2.0/3.0, um die Ausgangsspannung des Netzteils digital umzuschalten. Über den integrierten 3-fach DIP-Schalter lässt sich die gewünschte Spannung im Handumdrehen festlegen. Das Modul wandelt die Spannung nicht verlustreich intern um, sondern reicht die hocheffiziente Originalspannung des Netzteils direkt an die robusten Lötpads weiter.

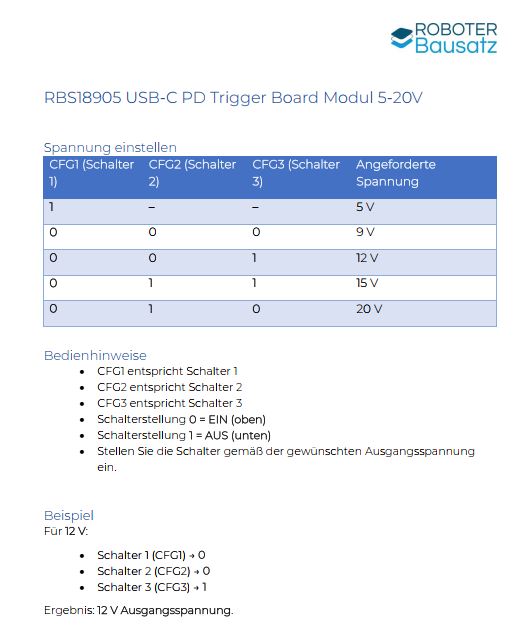

Die Schalterstellungen im Überblick:
5 V: Alle Schalter (1, 2, 3) stehen auf OFF (unten)
9 V: Schalter 1 auf ON | Schalter 2 & 3 auf OFF
12 V: Schalter 2 auf ON | Schalter 1 & 3 auf OFF
15 V: Schalter 1 & 2 auf ON | Schalter 3 auf OFF
20 V: Schalter 3 auf ON | Schalter 1 & 2 auf OFF
Anwendungsgebiete
Werkstatt & Labor: Schnelle, variable Spannungsversorgung ohne klobiges Labornetzteil.
3D-Drucker & Robotik: Betrieb von 12V- oder 20V-Komponenten (z. B. Stepper-Motoren, Lüfter, Heizbetten) an nur einem USB-C-Kabel.
LED-Technik: Direkte Versorgung von 12V- oder 24V-LED-Streifen (je nach Netzteilkapazität).
Akkubetrieb: Sicheres Laden von mehrzelligen LiPo-Akkupacks (z.B. 3S oder 4S) via USB-C.
Wichtiger Betriebshinweis: Das Modul kann maximal die Spannungsstufen triggern, die das verwendete USB-C-Netzteil laut Aufdruck (Output) tatsächlich unterstützt. Sollte eine gewählte Spannung vom Netzteil nicht bereitgestellt werden können, schaltet das Board zum Schutz der nachfolgenden Elektronik automatisch auf die nächstkleinere verfügbare Stufe zurück.
