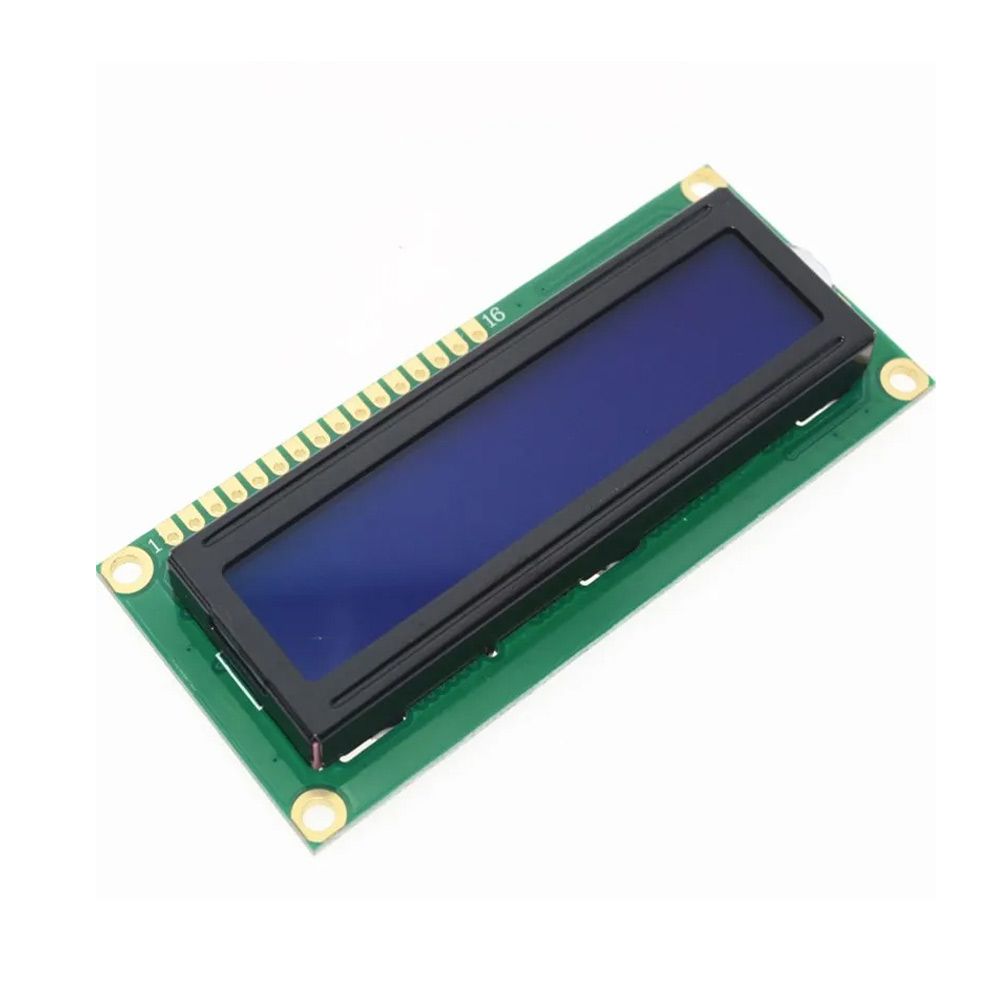

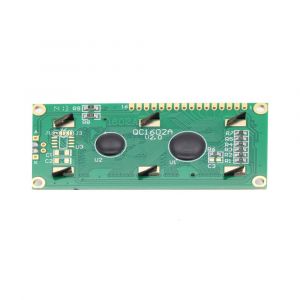

LCD Display Modul 1602 HD44780

LCD Display Modul HD44780 mit zwei Zeilen zu je 16 Zeichen und blauer Hintergrundbeleuchtung

Günstiges und anschlussfertiges LCD Display Modul für Microcontroller wie dem Arduino oder Raspberry.
Ideal zum Anzeigen von ermittelten Messwerten, der Uhrzeit oder Systeminformation.

Das Modul wird über 16 Pins Angeschlossen welche sich mit einem TWI / I2C Controller auf nur 4 Anschlusspins reduzieren lassen.

Pinbelegung:

• VSS: GND (Masse)
• VDD: +5V Versorgungsspannung
• V0: Kontrastspannung, diese kann zwischen 0V und 5V liegen
• RS: Register, Auswahl 0:Befehlsregister, 1: Datenregister
• R/W: 1:Read/0:Write Kontakte
• E: Enable
• D0: Datenleitung
• D1: Datenleitung
• D2: Datenleitung
• D3: Datenleitung
• D4: Datenleitung
• D5: Datenleitung
• D6: Datenleitung
• D7: Datenleitung
• A: Anode der Hintergrundbeleuchtung
• K: Kathode der Hintergrundbeleuchtung
