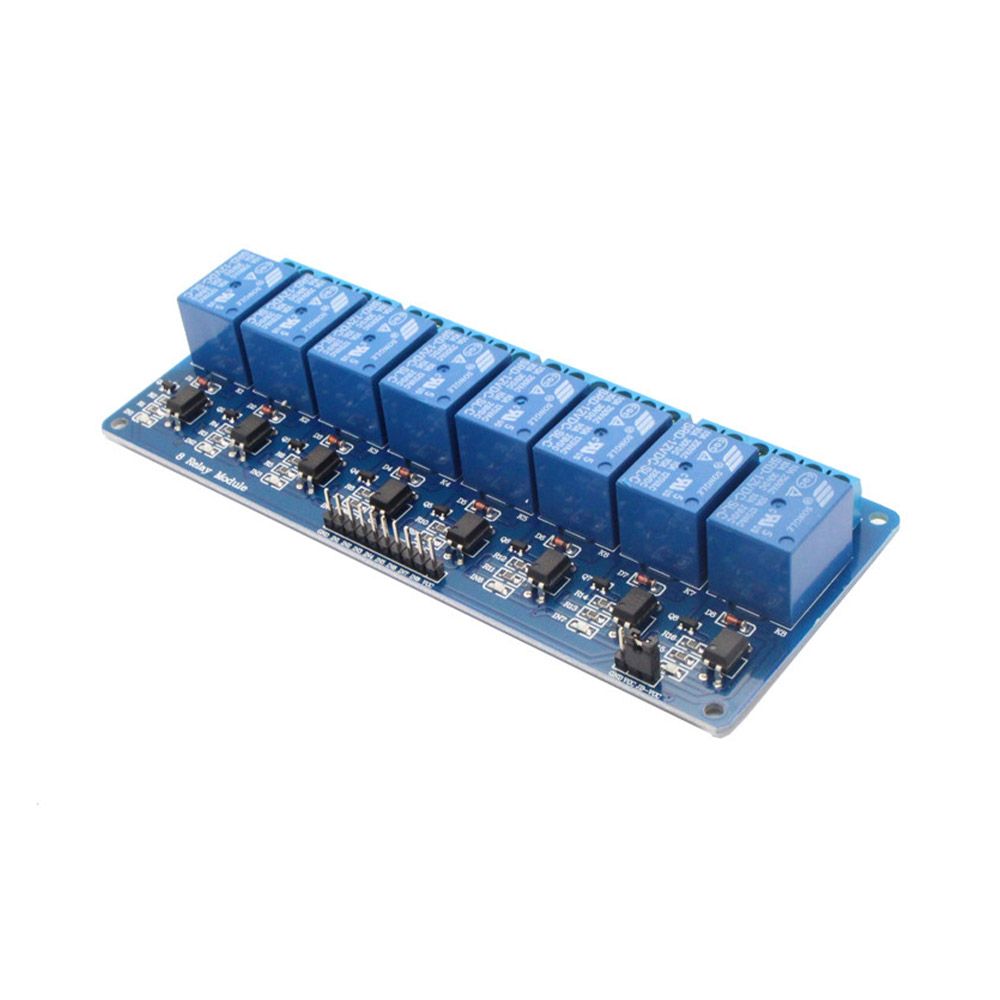

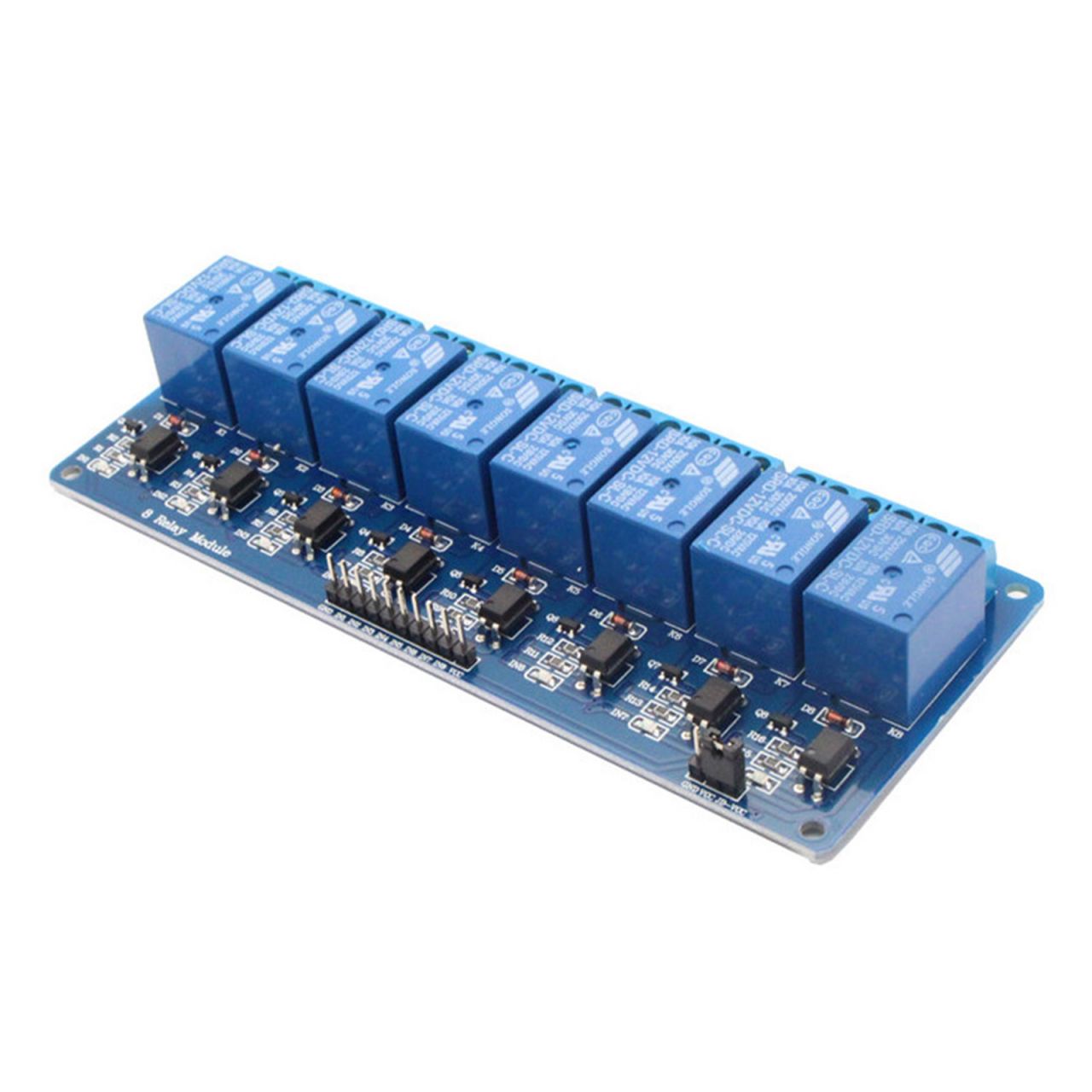

8-Kanal Relaismodul 5V

Mit diesem 5V 8-Kanal Relais-Modul können problemlos bis zu acht Schaltkreise geschaltet werden. Das Modul kann einfach über einen Microcontroller wie z.B. Arduino angeschlossen und gesteuert werden.

Zur Erhöhung der Störfestigkeit erfolgt die Entkoppelung über einen Optokoppler. Die Relais können Lasten von bis zu AC250V 10A und DC30V 10A schalten.

Anschluss an einen Arduino

Es gibt verschiedene Möglichkeiten, das Relais zu verkabeln. Hier die sichere Variante, bei der die beiden Schaltkreise galvanisch voneinander getrennt sind:

• Jumper JD-VCC/VCC abziehen
• Externe Stromquelle mit + auf JD-VCC des Relais
• Externe Stromquelle mit - an GND des Relais
• Arduino 5V an VCC des Relais
• Arduino I/Os an die Kanäle IN1-IN8 des Relais
• WICHTIG: den Arduino NICHT an GND des Relais anschließen!

Beim Anschluss an einen Raspberry Pi VCC an 5V anschließen und zwischen den IN-Pin und dem GPIO einen 1K Ohm Widerstand setzen!
