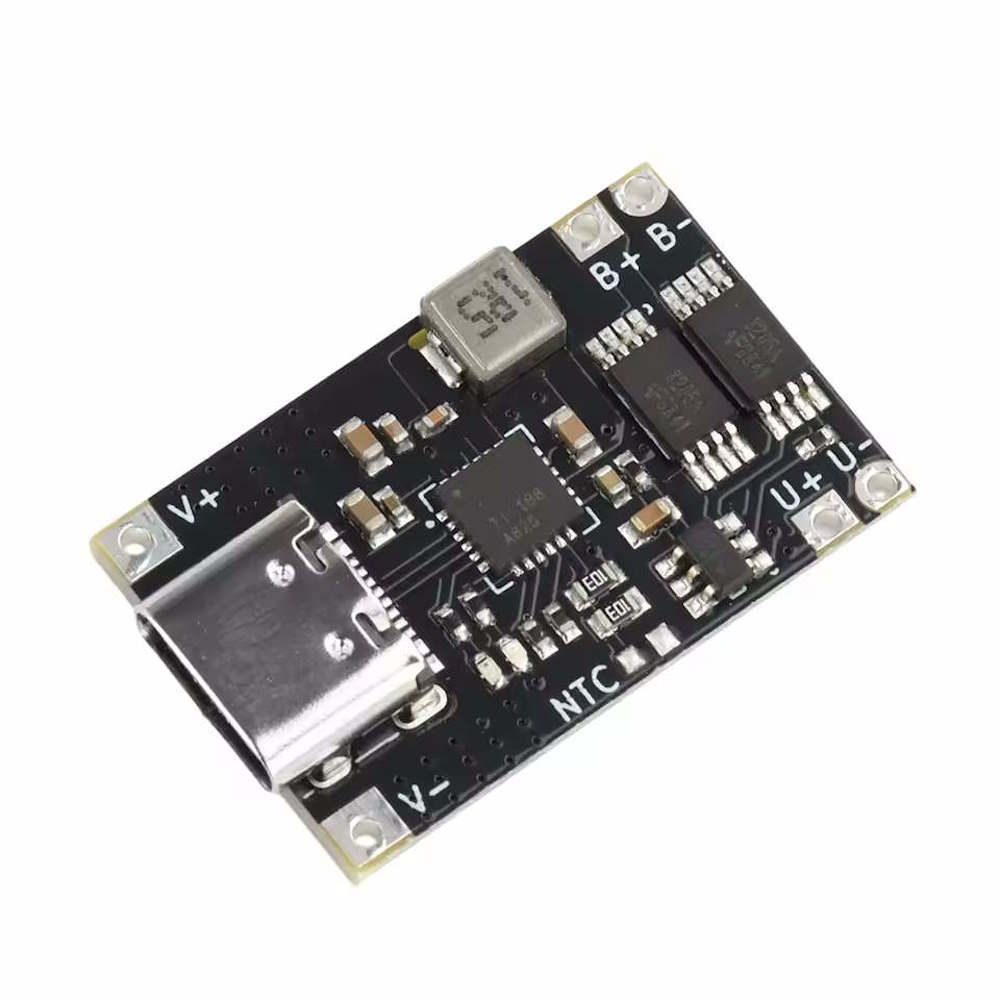

USB-C Lithium Akku Lade- & Entlademodul 5V 3A

Das USB-C Lithium Akku Lade- & Entlademodul 5V 3A basiert auf dem TI BQ25606 Batterieladechip und bietet eine effiziente, zuverlässige Step-Down-Ladelösung für 1S Lithium-Ionen- und LiPo-Akkus mit 3,7 V Nennspannung.

Der USB-C Eingang unterstützt einen weiten Spannungsbereich von 4,5 bis 12 V, wodurch das Modul flexibel mit verschiedenen Netzteilen betrieben werden kann. Mit einem maximalen Ladestrom von bis zu 3 A eignet sich das Board für leistungsstärkere Anwendungen, wobei für einen dauerhaften Betrieb unter 2 A oder mit zusätzlicher Kühlung gearbeitet werden sollte.

Integrierte Schutzfunktionen gegen Überladung, Überentladung, Überspannung und Tiefentladung sorgen für einen sicheren Akkubetrieb. Zwei LEDs ermöglichen eine klare visuelle Anzeige des Lade- und Betriebsstatus.

Optional kann ein NTC-Thermistor zur Temperaturüberwachung angeschlossen werden, um den Ladevorgang bei Temperaturen außerhalb des sicheren Bereichs automatisch zu pausieren.

NTC Temperaturüberwachung

• NTC optional anschließbar (Standard: nicht bestückt)
• Unterstützter Temperaturbereich: 0 °C bis +60 °C
• Empfohlener Thermistor: 103AT-2 (NTC)
• Erforderliche Anpassung bei Nutzung:
  • R1 = 5,23 kΩ
  • R2 = 30,1 kΩ

Wichtige Hinweise zur Nutzung

• Beim ersten Anschluss der Batterie kann der Ausgang inaktiv sein
• Modul kurzzeitig mit 5 V versorgen, um die Schutzschaltung zu aktivieren
• USB-Netzteil sollte mindestens 1 A liefern, besser ≥2 A
• Modul ist nicht für Hochleistungsanwendungen vorgesehen
• Bei Strömen über 2 A Kühlkörper oder aktive Kühlung empfohlen
• Maximale Grenzwerte nicht überschreiten!
