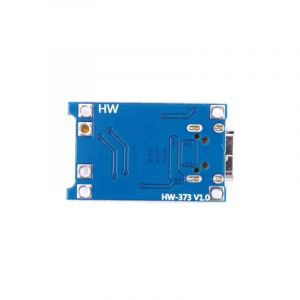

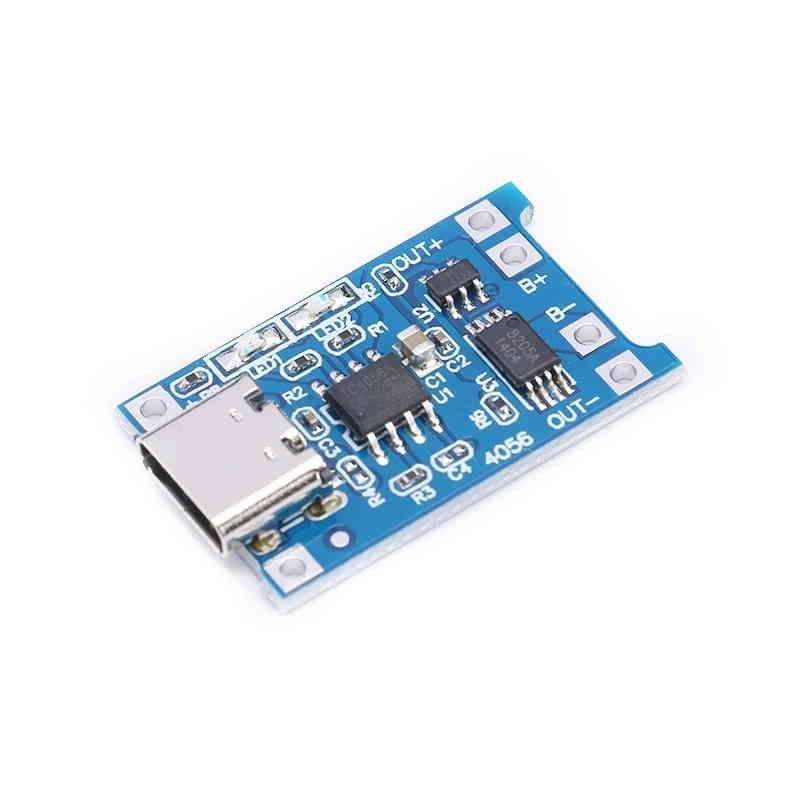

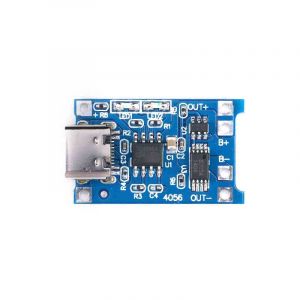

TP4056 1A Lithium-Ionen LiPo Lademodul für Arduino USB-C

1A Lithium Board zur Batterieaufladung mit Schutzschaltungen und USB-C

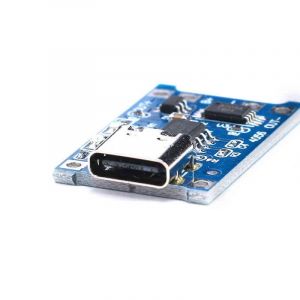

Mit diesem 5V Minilademodul lassen sich 1-zellige Lithiumakkus über einen USB-C Anschluss aufladen. Die Spannungsversorgung erfolgt über einen USB-C Anschluss oder Lötpads. Am Ausgang befinden sich zwei Pins an die die Leiter der Ladevorrichtung angeschlossen werden können. Hierbei ist unbedingt auf die Polarität, welche auf dem Modul gekennzeichnet ist, zu achten. Eine Status Anzeige gibt jederzeit auskunft über den Ladezustand des Akkus. Diese kann drei Zustände annehmen: Rot (Akku wird geladen), Rot blinkend (kein Akku angeschlossen) und Grün (Akku vollständig aufgeladen). Der maximale Ladestrom beträgt 1A (regulierbar) und die volle Ladespannung 4,2V.

Hinweis: Das Laden funktioniert zuverlässig bei Verwendung eines USB-A-Netzteils (z. B. über ein USB-C-auf-USB-A-Kabel oder Adapter). USB-C Netzteile mit variabler Ausgangsspannung schalten die benötigen 5V ggf. nicht frei.
