USB nach Seriell Wandler, TTL-Pegel

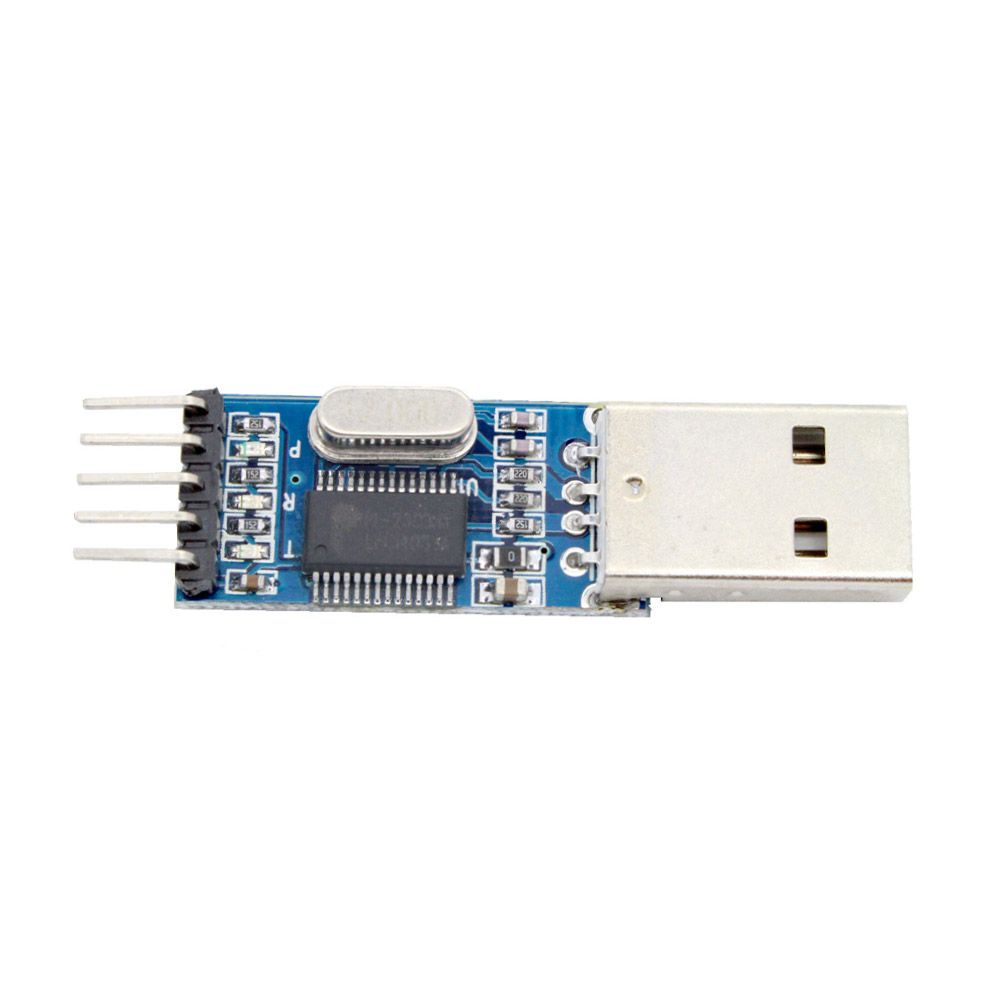

Mit diesem USB nach Seriell Wandler wird der Anschluss eines Entwicklungsboards, z.B. Arduino, an einen PC ein Kinderspiel. Das Wandler Modul ist kaum größer als ein handelsüblicher USB Stick und kann daher platzsparend eingesetzt werden. Gegenübr des USB Anschlusses befindet sich eine Stiftleiste mit insgesamt 5 Pins. Diese ermöglicht es eine Serielle Schnittstelle mit TTL-Pegeln abzugreifen. Die Stiftleiste ist gut zugänglich und kann z.B. durch Dupont Kabel schnell verkabelt werden. Das Modul erlaubt darüber hinaus sogar die Spannungsversorgung des Entwicklerboards mit Wahlweise 3,3V oder 5V. Allerdings ist der Ausgangsstrom bei 3,3V auf wenige mA begrenzt. Das Wandler Modul verfügt über ein IC des Typs Prolific PL2303HX. Zum Schutz des Wandler Moduls ist dieses durch einen transparenten Schrumpfschlauch umhüllt.

Pinbelegung USB nach Seriell Wandler, TTL-Pegel

• 3V3: Spannungsversorgung für externes Board 3,3V (Stromstärke begrenzt auf wenige mA!)
• TXD: Datenleitung "sprechende Leitung"
• RXD: Datenleitung "hörende Leitung"
• GND: Masseanschluss für externes Board
• +5V: Spannungsversorgung für externes Board 5V

Achtung: Entgegen der Abbildung handelt es sich um die 5-Pin-Version!

Hinweis: Den passenden USB-Chip Treiber für Windows finden Sie weiter unten in der Download-Sektion.

Sobald dieser installiert ist, müssen Sie durch Rechtsklick auf das Gerät im Gerätemanager diesen Treiber auswählen (Version 3.3.3.114).

Unter Linux-systemen kann das Modul direkt verwendet werden, da der passende Treiber im Kernel integriert ist.
