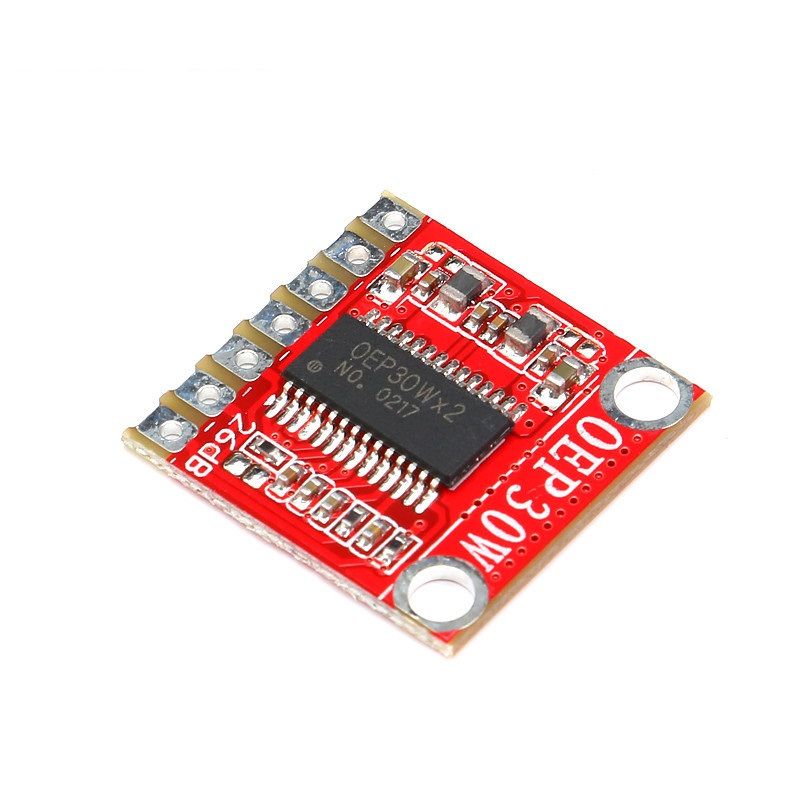

OEP30W Modul digitaler Mono-Verstärker

Kompakte 30W Audio Verstärkerplatine mit einem Kanal.

Pinbelegung:

• CS: Chip Select (floating/high = an, low = aus)
• IN-: Audiosignal Input negativ
• IN+: Audiosignal Input positiv
• GND: Masseanschluss
• VCC: Stromversorgung
• SP+: Audiosignal Output positiv
• SP-: Audiosignal Output negativ

Hinweise:

• Bei Verwendung von 4 Ohm Lautsprechern, sollte die Versorgungsspannung nicht größer als 13V sein, da der Chip sonst zu heiß werden kann. Bei einer Temperatur von +60°C hört das Modul auf zu funktionieren. Bei Verwendung von 8 Ohm Lautsprechern benötigt das Modul keine Kühlung.
• im Betrieb sollte das Modul nicht angefasst werden, da es zu Störsignalen kommt und der Chip Schaden nehmen kann.
