LCD Keypad Shield mit Display 1602

(11 Bewertungen) Bewertungen anzeigen

4,79 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen

Artikel derzeit nicht lieferbar

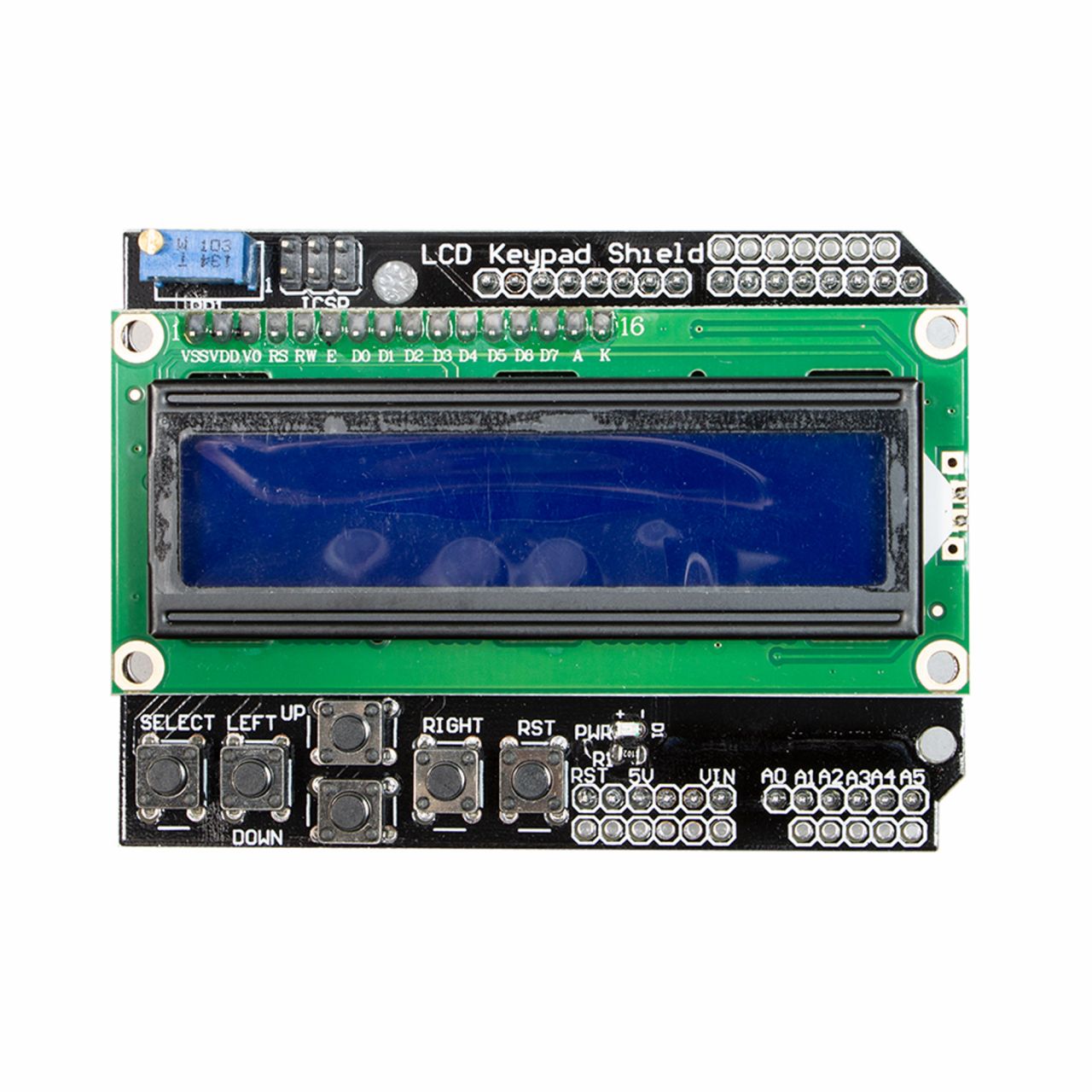

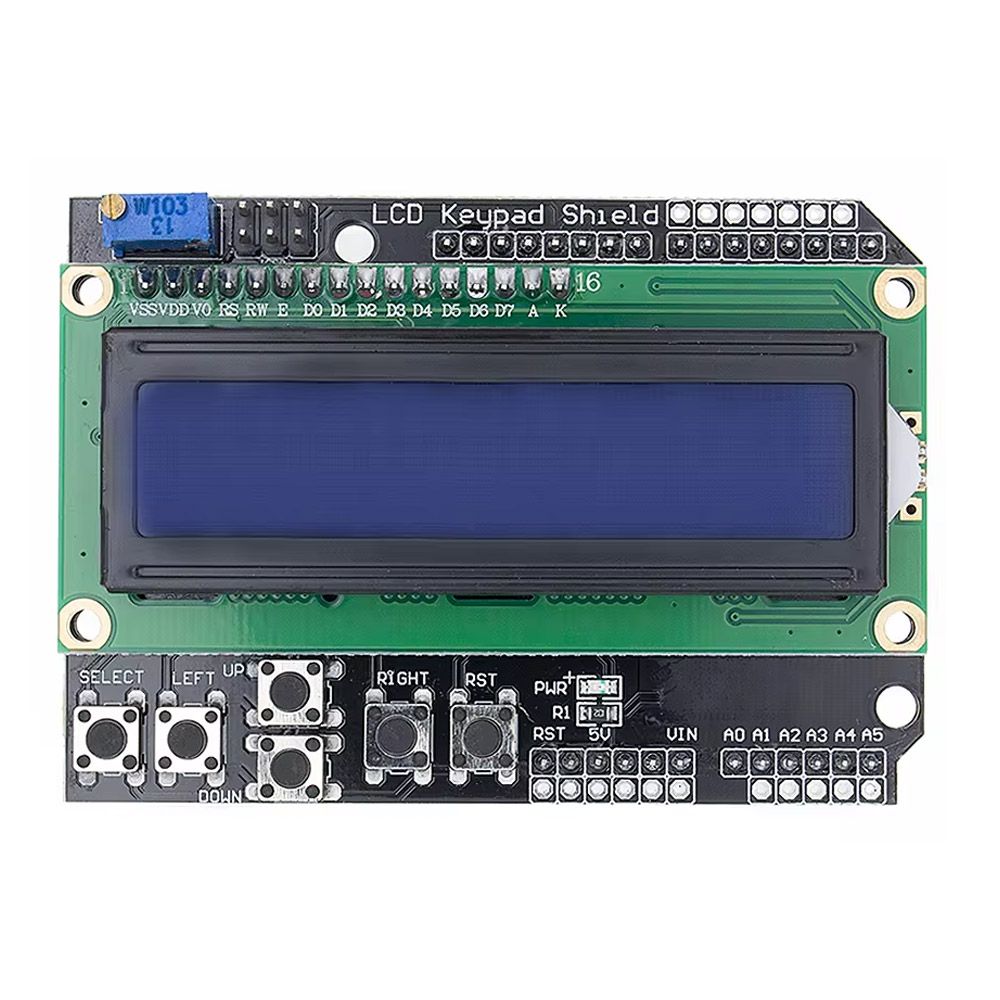

LCD Keypad Shield - LCD-Display mit zwei Zeilen zu je 16 Zeichen und 6 Tasten

Das LCD Keypad Shield wurde für Arduino kompatible Boards entwickelt und bietet ein benutzerfreundliches Interface zum Navigieren von Menüs.

Es kombiniert ein 1602 LCD-Display (16 Zeichen × 2 Zeilen) mit blauer Hintergrundbeleuchtung und einem integrierten Keypad mit 6 Tasten, wodurch sich Menüs, Texte und einfache Bedienoberflächen direkt am Arduino realisieren lassen.

Features

  • LCD-Display (1602) mit blauer Hintergrundbeleuchtung für klare Darstellung
  • 6 integrierte Tasten: Hoch, Runter, Links, Rechts, Select, Reset
  • Einstellbare Displayhelligkeit über ein integriertes Potentiometer
  • Direkter Aufsatz auf den Arduino Uno – keine zusätzlichen Kabel notwendig
  • Alle 5 Bedien-Tasten (außer Reset) sind über einen Spannungsteiler an Analog-Pin A0 angeschlossen → einfache Abfrage per analogRead()
  • Kompakte Bauweise, ideal für Menüführung, Navigation und Steuerung

Belegte Pins am Arduino Uno

  • LCD-Steuerung: D4, D5, D6, D7, D8, D9
  • Keypad: A0
  • Reset: verbunden mit Reset-Pin des Arduino

Frei verfügbare Pins auf dem Arduino Uno

  • Digital 0, 1, 2, 3, 10, 11, 12, 13
  • Analog A1, A2, A3, A4, A5

Anwendungsbereiche

  • Menüsysteme für Arduino-Projekte
  • Steuerung und Navigation ohne PC
  • Einfache Benutzeroberflächen für DIY-Elektronik
  • Prototyping und Lernprojekte

Details

  • Displaytyp: 1602 LCD (16 Zeichen × 2 Zeilen)
  • Hintergrundbeleuchtung: blau mit weißer Schrift
  • Tasten: Up, Down, Left, Right, Select, Reset
  • Helligkeit: einstellbar über Poti (Kontrastregelung)
  • Versorgungsspannung: 5 V (über Arduino)
  • Kompatibel mit: Arduino Uno, Mega, Leonardo

Lieferumfang

  • 1 x Fertig aufgebautes LCD Keypad Shield
