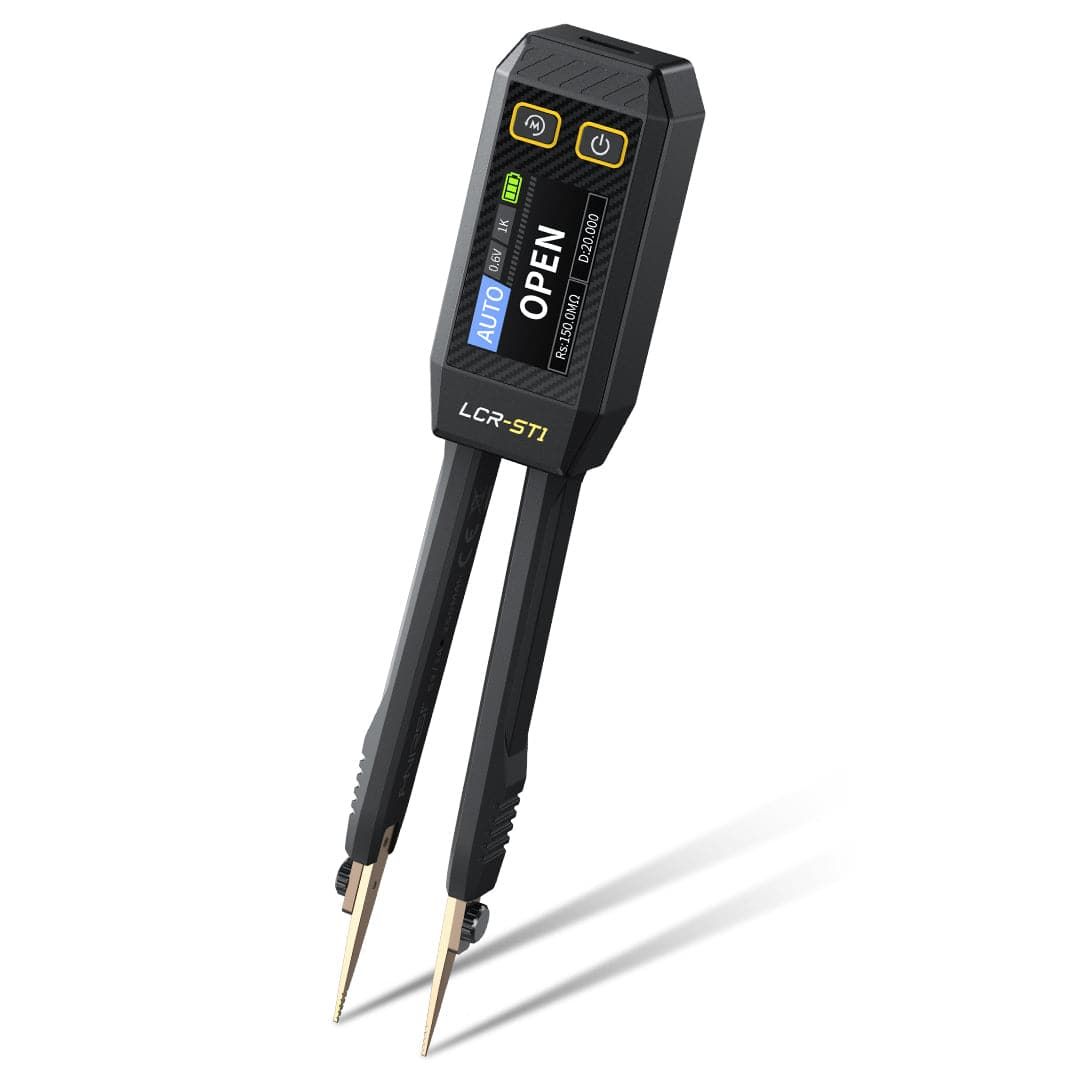

FNIRSI LCR-ST1 Mini Smart Digitalzange LCR/ESR-Messgerät für SMD-Bauteile

Kompaktes LCR-Messgerät für SMD-Bauteile

Der FNIRSI LCR-ST1 ist ein handliches Messwerkzeug zum Prüfen passiver Bauteile direkt auf der Platine oder im Bauteilelager. Die Pinzetten-Bauform ermöglicht das gleichzeitige Greifen und Messen von SMD-Widerständen, Kondensatoren und Induktivitäten ab 0402-Bauform. Das Gerät erkennt den Bauteiltyp automatisch und zeigt den Messwert ohne manuelles Umschalten an.

Messbereich und Genauigkeit

Der LCR-ST1 deckt folgende Bereiche ab:

• Widerstand: 0,1 Ω bis 100 MΩ (Genauigkeit ±0,5 % für R > 10 Ω)
• Kapazität: 0,1 pF bis 100 mF (Genauigkeit ±1 % für C > 100 pF)
• Induktivität: 0,1 µH bis 100 H (Genauigkeit ±2 % für L > 10 µH)
• ESR: 0,01 Ω bis 100 Ω (typisch für Elektrolytkondensatoren)

Die Nullabgleich-Funktion (Zero-Offset) kompensiert Leitungs- und Kontaktwiderstände der Messspitzen, was besonders bei kleinen Widerständen und ESR-Messungen relevant ist.

Display und Bedienung

Das 1,14-Zoll-IPS-Farbdisplay zeigt Messwerte gut ablesbar an. Bei Halbleitern (Dioden, Transistoren) werden Durchlassspannung bzw. Pin-Belegung angezeigt. Die automatische Abschaltung nach Inaktivität verlängert die Akkulaufzeit. Bedient wird das Gerät über einen einzigen Taster – langes Drücken für Ein/Aus, kurzes Drücken für Nullabgleich.

Typische Anwendungen

• Qualitätsprüfung von Kondensatoren: ESR-Messung zur Beurteilung von Elektrolytkondensatoren in Schaltnetzteilen
• Bauteilsortierung: Schnelles Durchmessen von Widerständen und Kondensatoren ohne Farbcode-Lesung
• Reparatur und Fehlersuche: Messen von Bauteilen direkt auf der Platine (bei stromloser Schaltung)
• SMD-Prototyping: Verifizieren von handgelöteten SMD-Bauteilen vor Inbetriebnahme

Stromversorgung und Abmessungen

Der integrierte 500-mAh-Li-Ion-Akku wird über USB-C geladen (5 V, ca. 1 Stunde Ladezeit). Die kompakte Bauform (ca. 135 × 28 × 18 mm, 50 g) ermöglicht Messungen auch an schwer zugänglichen Stellen. Die Messspitzen bestehen aus hartverchromtem Federstahl mit goldbeschichteten Kontaktflächen für niedrigen Übergangswiderstand.

Technische Daten

• Messbereich Widerstand: 0,1 Ω – 100 MΩ
• Messbereich Kapazität: 0,1 pF – 100 mF
• Messbereich Induktivität: 0,1 µH – 100 H
• Messbereich ESR: 0,01 Ω – 100 Ω
• Genauigkeit: ±0,5 % (R), ±1 % (C), ±2 % (L)
• Display: 1,14" IPS-Farbdisplay, 240 × 135 Pixel
• Akku: 500 mAh Li-Ion, USB-C-Ladung
• Abmessungen: ca. 135 × 28 × 18 mm
• Gewicht: ca. 50 g
• Automatische Bauteil-Erkennung (L, C, R, Diode, Transistor)
• Nullabgleich-Funktion (Zero-Offset)
• Automatische Abschaltung nach Inaktivität

Lieferumfang

• 1× FNIRSI LCR-ST1 Digitalzange
• 1× USB-C-Ladekabel
• 1× Bedienungsanleitung (EN)
