Bausatz: Mini Oszilloskop mit OLED Display und STC8A8K MCU


17,19 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen

Sofort versandfertig

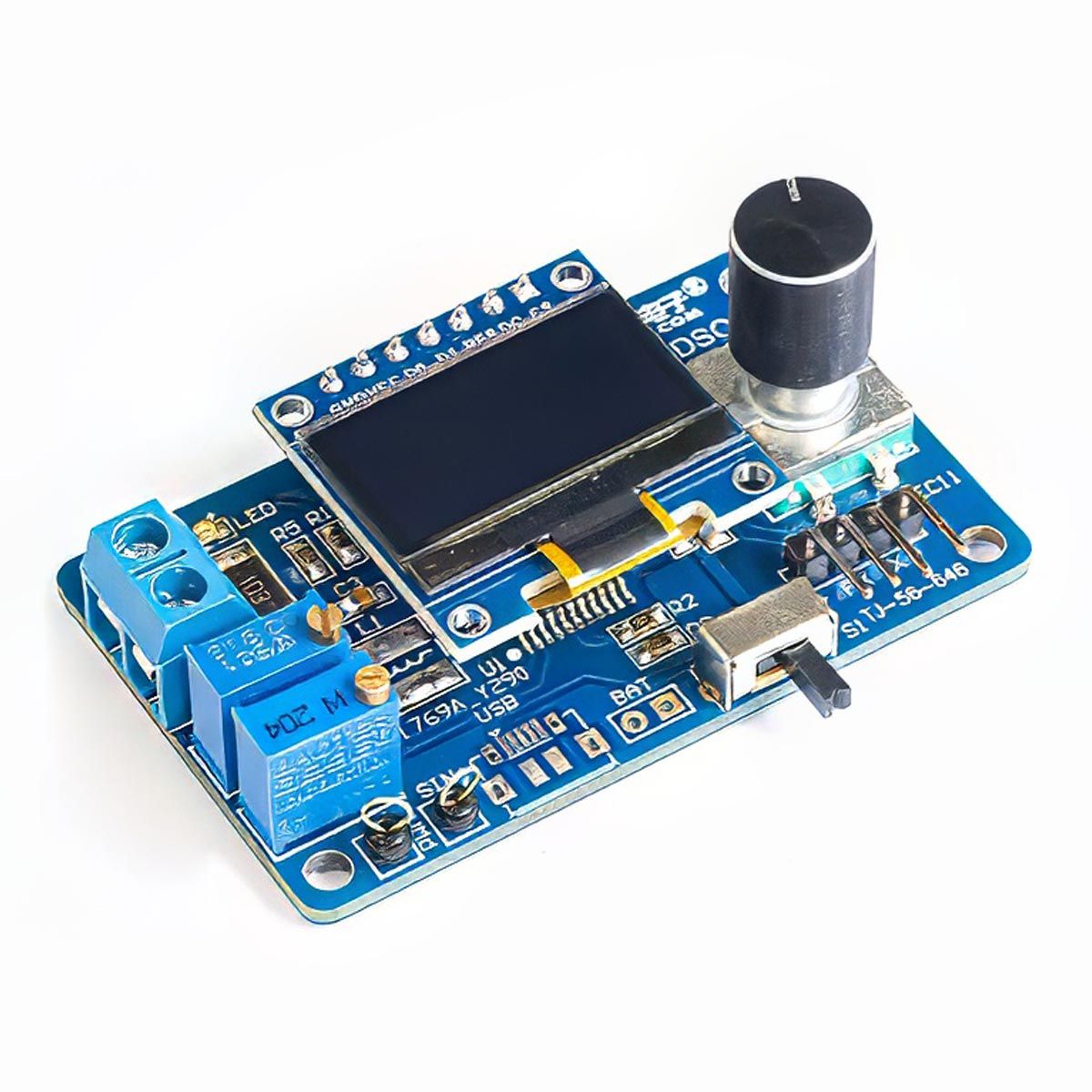

Mit diesem DIY-Bausatz bauen Sie Ihr eigenes Mini-Oszilloskop – perfekt zum Lernen, Experimentieren und für kleine Messaufgaben.

Das Oszilloskop basiert auf einem STC8A8K64S4A12 Mikrocontroller und einem 0,96 Zoll OLED Display mit 128 x 64 Pixeln Auflösung. Es bietet eine Kanal-Messung mit verschiedenen Zeitbasen, Trigger-Funktionen und einem Spannungsbereich von 0 bis 30 V.

Durch den übersichtlichen Aufbau, die kompakte Größe und die leicht verständliche Software ist der Bausatz hervorragend für Elektronik-Einsteiger und Hobbyisten geeignet, die Grundlagen von Mess- und Oszilloskoptechnik kennenlernen möchten.

Details

  • Produktmodell: TJ-56-646
  • PCB-Größe: 57 x 34 mm
  • Betriebsspannung: 4–5 V
  • Mikrocontroller: STC8A8K64S4A12
  • Display: 0,96 Zoll OLED, 128 x 64 Pixel
  • Kanäle: 1 (Single Channel)
  • Zeitbasis (Sec/Div):
  • 500 ms, 200 ms, 100 ms, 50 ms, 20 ms, 10 ms, 5 ms,
  • 2 ms, 1 ms, 500 µs, 200 µs, 100 µs (nur im Auto-Trigger)
  • Spannungsbereich: 0–30 V
  • Abtastrate: 10 kHz @ 100 µs/Div
  • Trigger-Einstellungen:
  • Triggerpegel: einstellbar
  • Triggerflanke: steigende oder fallende Flanke
  • Trigger-Modi: Auto (A), Normal (N), Single (S)

Lieferumfang

  • 1x Mini Oszilloskop DIY-Bausatz
