4x Relais Module 5V High/Low Trigger einstellbar
(3 Bewertungen) Bewertungen anzeigen
11,19 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Diese 5V Relais-Module für Arduino, Raspberry uvm. verfügen über eine Entkopplung mit Optokoppler zur Erhöhung der Störfestigkeit.
Die einzelnen Kanäle lassen sich über Jumper auf "High Level"- oder "Low Level"-Trigger umschalten. Die Relais können Lasten von bis zu AC250V 10A oder DC30V 10A schalten.
Sie können die Module auch einfach über einen Microcontroller oder Raspberry Pi ansteuern um verschiedenste Geräte zu schalten.
Anschluss:
- DC +: positive power supply
- DC-: negative power supply
- IN1-IN8: Jumper um die einzelnen Kanäle auf Low / High umzustellen
- NO1-NO4: "Normally Open"-Anschlüsse
- COM1-COM8 Masseanschluss (GND)
- NC1-NC8: "Normally Closed"-Anschlüsse
Details
- Schaltspannung: 5V
- Kanäle einzeln einstellbar (High / Low)
- LEDs zur Statusanzeige
- Ausgestattett mit hochbelastbaren Relais
- Schaltleistung AC: max. 250V / 10A ; DC: max. 30V / 10A DC
- Kann direkt mit einem Mikrocontroller angesteuert werden (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic)
- Abmessungen: 73 mm x 50 mm x 18,5 mm
- 4 Montagebohrungen: Lochmaß 3.1mm, Abstand 67mm * 44.5mm

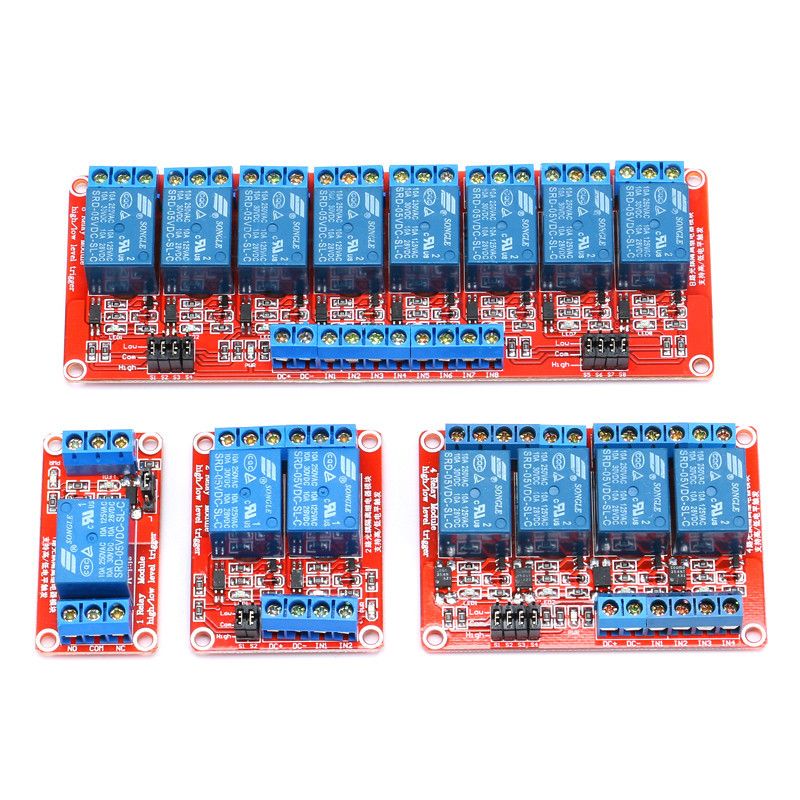

Lieferumfang
- 1x 1 Kanal Relais Modul
- 1x 2 Kanal Relais Modul
- 1x 4 Kanal Relais Modul
- 1x 8 Kanal Relais Modul
