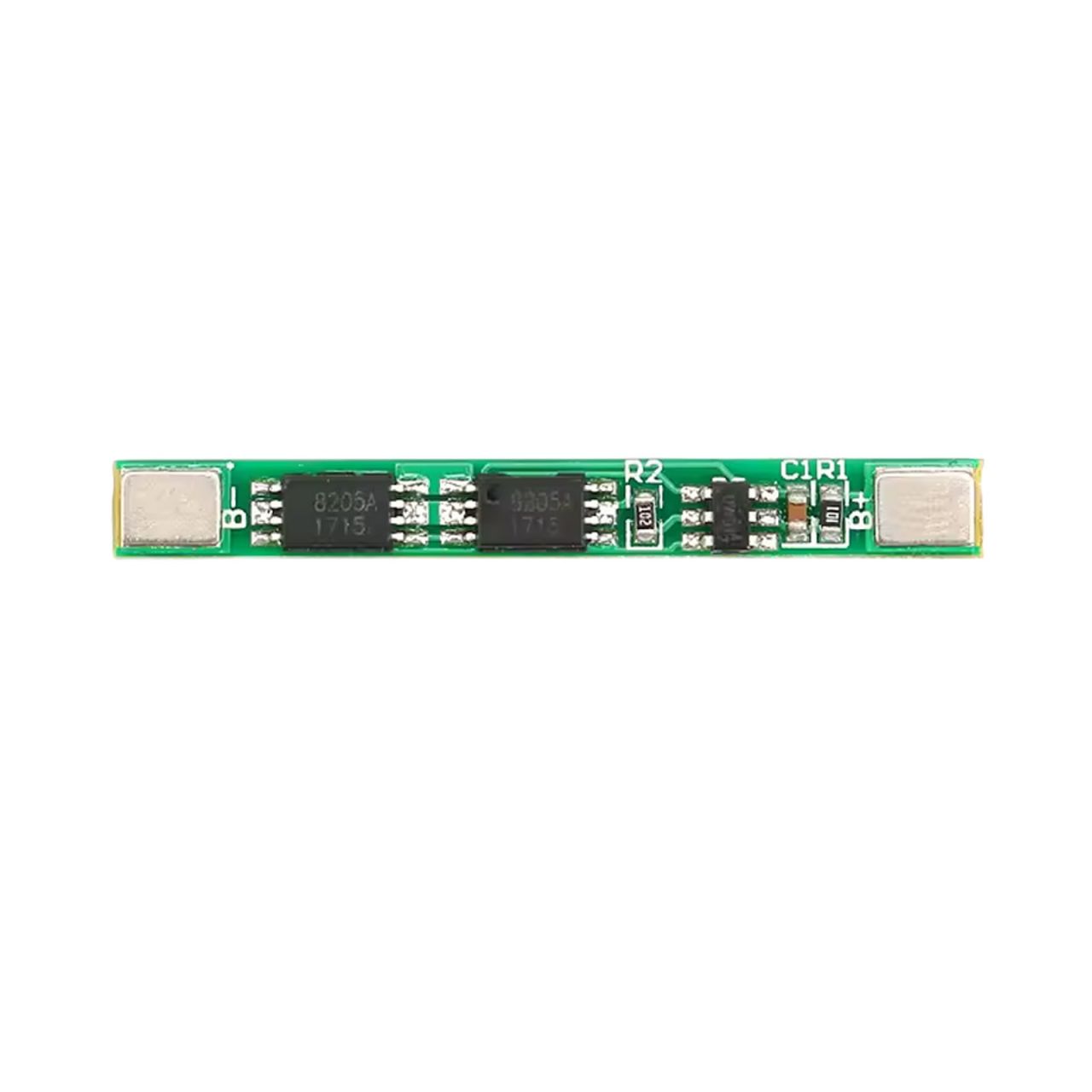

1S 3,7V 4A BMS Schutzmodul für 18650 Li-Ion Akku DW01 Doppel-MOS PCM


0,89 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen

Sofort versandfertig


Dieses kompakte 1S 3,7 V BMS-/PCM-Schutzmodul wurde speziell für 18650 Lithium-Ionen-Zellen entwickelt und schützt zuverlässig vor Überladung, Tiefentladung, Kurzschluss und Überstrom. Mit einem maximalen Dauerstrom von 4 A eignet sich das Modul ideal für tragbare Geräte, DIY-Powerbanks oder Akku-Packs. Es nutzt den bewährten DW01-Schutzchip in Kombination mit zwei 8205A-MOSFETs für stabile und sichere Stromregelung. Die minimalistische Größe erlaubt den Einbau auch in engen Gehäusen. Perfekt für Entwickler, Tüftler und Akkuanwendungen jeder Art.

Anschlussbelegung:

  • B+: Pluspol der Batterie
  • B-: Minuspol der Batterie
  • P+: Ausgang + (zum Verbraucher/Ladegerät)
  • P-: Ausgang – (zum Verbraucher/Ladegerät)

Details

  • Zellentyp: 1S Lithium-Ionen-Akku (z. B. 18650)
  • Nennspannung: 3,7 V
  • Max. Dauerstrom: 4 A
  • Überstromerkennung: 5 A
  • Überladeschutz bei: 4,25 ± 0,05 V
  • Entladeschutz abschalten bei: 4,23 ± 0,05 V
  • Tiefentladeschutz bei: 2,45 ± 0,1 V
  • Empfohlene Ladespannung: 4,2 V
  • ICs: DW01 + 8205A × 2
  • Abmessungen: 35 × 4 × 2,2 mm

Lieferumfang

  • 1x 1S 3,7V Li-Ion BMS Modul mit Doppel-MOS Schutz (DW01 + 8205A)
