10x LM358P DIP-8 – Dual Operationsverstärker IC für analoge Schaltungen

Universeller Dual-OpAmp für analoge Schaltungen

Der LM358P ist ein bewährter Dual-Operationsverstärker, der zwei unabhängige OpAmps in einem kompakten DIP-8-Gehäuse vereint. Dank Single-Supply-Betrieb (3–32 V) und Rail-to-Rail-Ausgang eignet er sich besonders für batteriebetriebene Geräte und Mikrocontroller-Schaltungen, bei denen die Ausgangsspannung nahe an die Versorgungsspannung heranreichen muss.

Typische Einsatzbereiche

Der LM358 wird häufig in folgenden Schaltungen eingesetzt:

• Aktive Tiefpass-, Hochpass- und Bandpassfilter für Audiosignale
• Komparatoren mit einstellbaren Schwellwerten (z. B. Lichtschranken, Bewegungsmelder)
• Spannungsfolger und Impedanzwandler
• Transimpedanzverstärker für Photodioden
• Instrumentenverstärker mit niedrigem Offset

Technische Eigenschaften

Das Gain-Bandwidth-Product von 1 MHz begrenzt die Verstärkung bei höheren Frequenzen – für NF-Anwendungen bis etwa 10 kHz ist der LM358 aber völlig ausreichend. Die Input-Offset-Spannung liegt bei typisch 2 mV, was für viele Anwendungen unkritisch ist. Der niedrige Ruhestrom von ca. 700 µA pro Verstärker macht den IC attraktiv für portable Geräte.

Lieferumfang und Hinweise

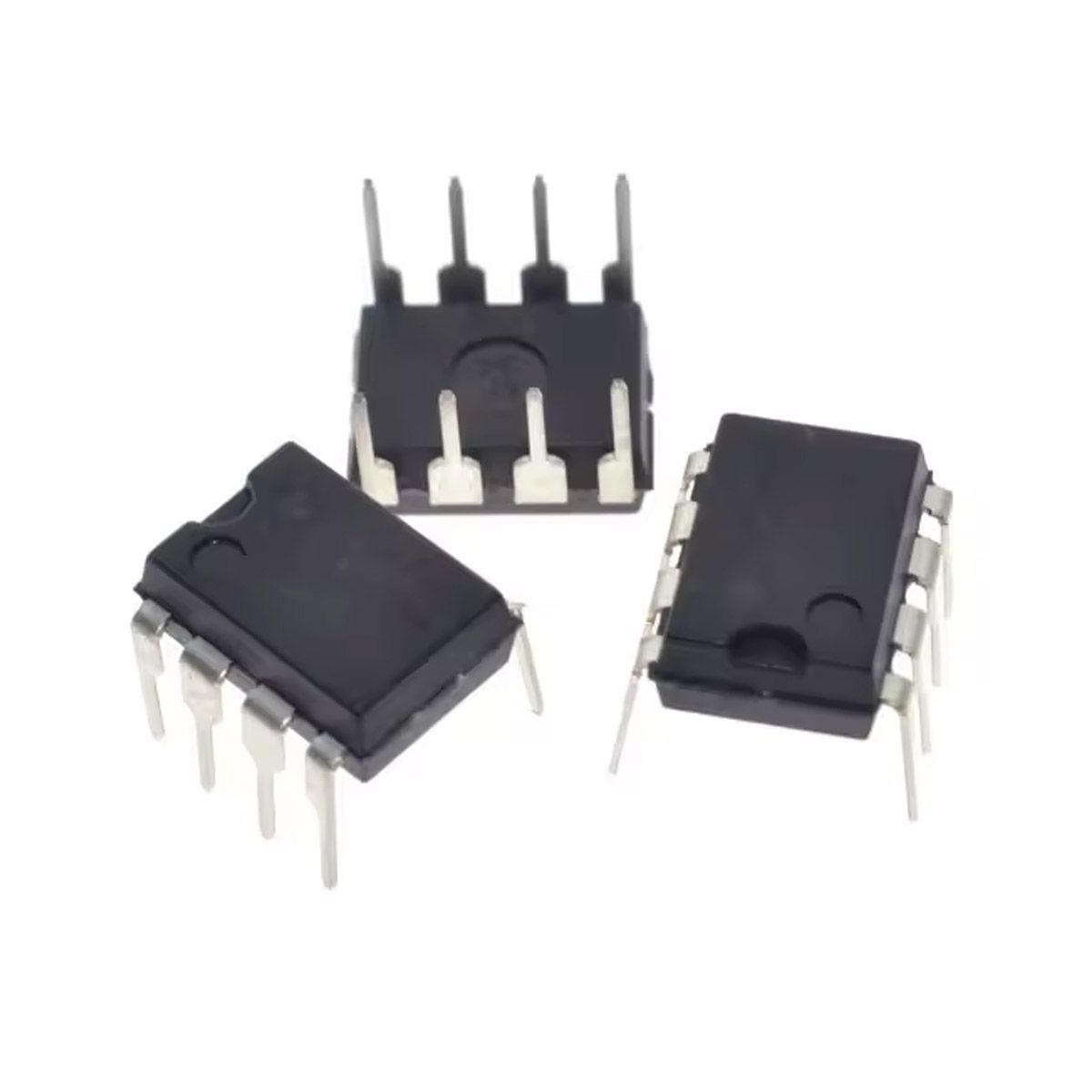

Sie erhalten 10 Stück LM358P im klassischen DIP-8-Durchsteckgehäuse, das sich problemlos in Breadboards und Lochrasterplatinen einsetzen lässt. Die Pin-Belegung entspricht dem Industriestandard und ist kompatibel zu anderen Dual-OpAmps wie dem TL072 oder NE5532 (letztere haben allerdings andere elektrische Eigenschaften).

Technische Daten

• IC-Typ: LM358P (Dual Operationsverstärker)
• Gehäuse: DIP-8 (Dual In-line Package)
• Anzahl OpAmps pro IC: 2
• Versorgungsspannung: 3–32 V (Single Supply) oder ±1,5–±16 V (Dual Supply)
• Gain-Bandwidth-Product: 1 MHz (typisch)
• Input Offset Voltage: 2 mV (typisch)
• Input Bias Current: 45 nA (typisch)
• Output Voltage Swing: Rail-to-Rail (bis ca. 20 mV an Versorgungsspannung)
• Ruhestrom: ca. 700 µA pro Verstärker
• Betriebstemperatur: 0 bis +70 °C

Lieferumfang

• 10 Stück LM358P Dual-Operationsverstärker IC im DIP-8-Gehäuse
