Motor Shield V2.0 für Arduino

Motor Shield V2.0 für Arduino
Menge Stückpreis
bis 4 13,95 € *
ab 5 12,95 € *
ab 20 12,45 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11115
Beschreibung: Verbesserte Version des L293D Motortreibershield für Arduino UNO / Mega2560... mehr
Produktinformationen "Motor Shield V2.0 für Arduino"

Beschreibung:

Verbesserte Version des L293D Motortreibershield für Arduino UNO / Mega2560 R3

Mit diesem Shield können Sie bis zu 2 Servos, 4 bi-direktionale DC-Motoren oder 2 Schrittmotoren (unipolar/bipolar) ansteuern. Es ist vielseitig einsetzbar und eignet sich vor Allem für Arduino-, Robotik- und Smart Home-Projekte.

Neuerungen der Version 2.0:

Die L293D Treiber wurden durch TB6612 MOSFETs mit 1.2A Pro Kanal und 3A Spitzenstromfähigkeit ersetzt. Durch geringeren Spannungsabfall der Motoren erhalten Sie gegenüber dem Vorgängermodell höhere Drehmomente.

Anstelle der PWM-Pins des Arduinos erfolgt die PWM-Steuerung direkt über einen Onboard-Chip. Dieser PWM-fähige Chip kommuniziert mit dem i2c Protokoll und benötigt daher nur zwei Pins (SDA & SCL)!

Durch das stapelbare Design und einstellbare i2c-Adressen lassen sich bis zu 32-Shields aufeinanderstapeln: Somit lassen sich mit nur einem Arduino bis zu 64 Schrittmotoren oder 128 DC Motoren steuern!

Details:

  • 2 Anschlüsse für 5V Servos
  • 4 H-Brücken: TB6612 MOSFETs mit 1.2A pro Kanal / 3A Spitzenstrom für Motoren von 4.5 V DC bis 13.V DC
  • bis zu 4 bi-direktionale DC Motoren mit 8-Bit Geschwindigkeitseinstellung
  • bis zu 2 Schrittmotoren (unipolar / biploar) mit single coil, double coil, interleaved oder microstepping
  • Verpolungsschutz
  • Schraubklemmen für einfaches Verkabeln
  • Reset-Button
  • Kompatibel zu Arduino UNO, Leonardo, Mega2560 R3, Due, Diecimila, Duemilanove

Lieferumfang:

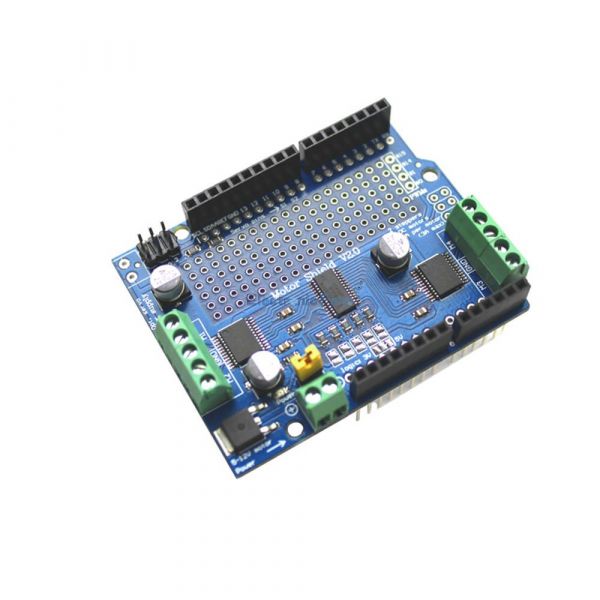

  • 1x fertig aufgebautes Motor Shield V2 wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Motor Shield V2.0 für Arduino"
03.05.2021

Alles reibungslos abgelaufen.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Motor Shield V2.0 für Arduino
Tutorial von Adafruit
Link
Youtube Tutorial (deutsch)
Link
Download Arduino Bibliothek
Link
