Meanwell Netzteil 12V 5A DIN-Schiene 60W DRA-60-12

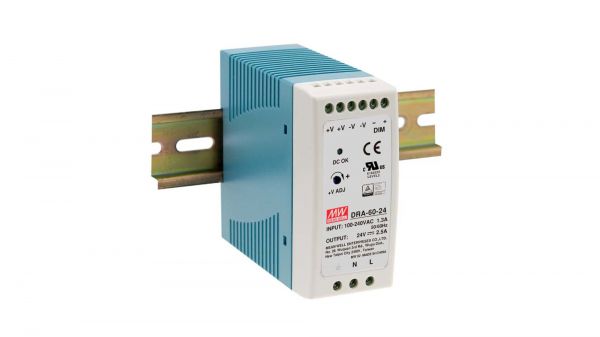

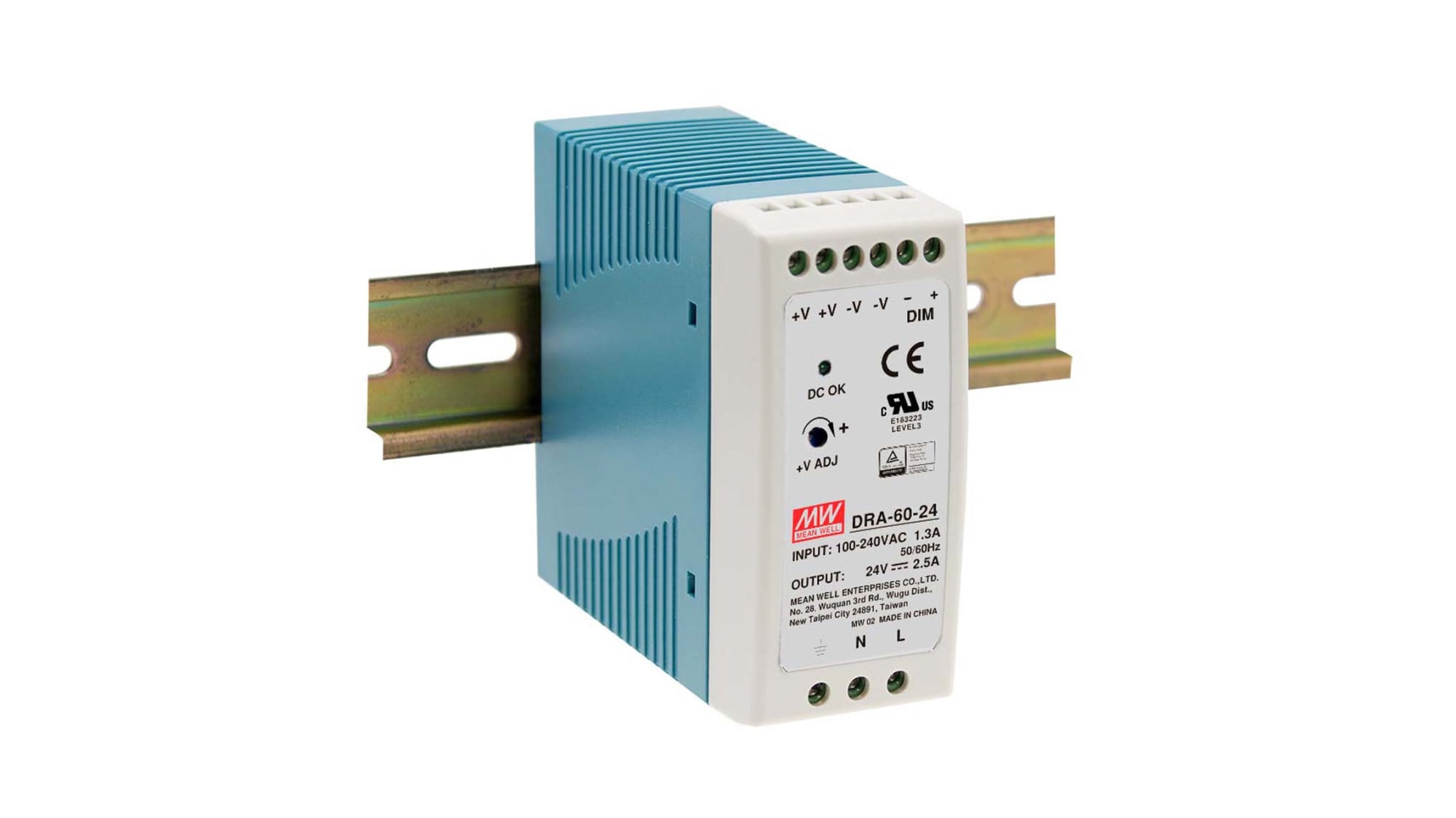

Die Netzteile der Serie DRA von Mean Well bieten einen über den gesamten Bereich konstanten Ausgangsstrom und besitzen zudem eine integrierte 3-in-1-Dimmfunktion. Ein Wechsel der LED-Leuchtstärke ist einfach, da eine Wahl von 1 V dc bis 10 V dc verfügbar ist. PWM-Signal oder Widerstand. Das Netzteil kann auf einer DIN-Schiene in TS-35/7,5 oder 15 montiert werden und ist nur 40 mm breit, womit es ideal für Bereiche ist, in denen Platz gespart werden muss.
Die gesamte DRA-Serie kann mit einem Wirkungsgrad von bis zu 87 % arbeiten.

Eigenschaften und Vorteile

• Universeller Wechselspannungseingang/Vollbereich
• Schutz gegen Kurzschluss / Überlast / Überspannung

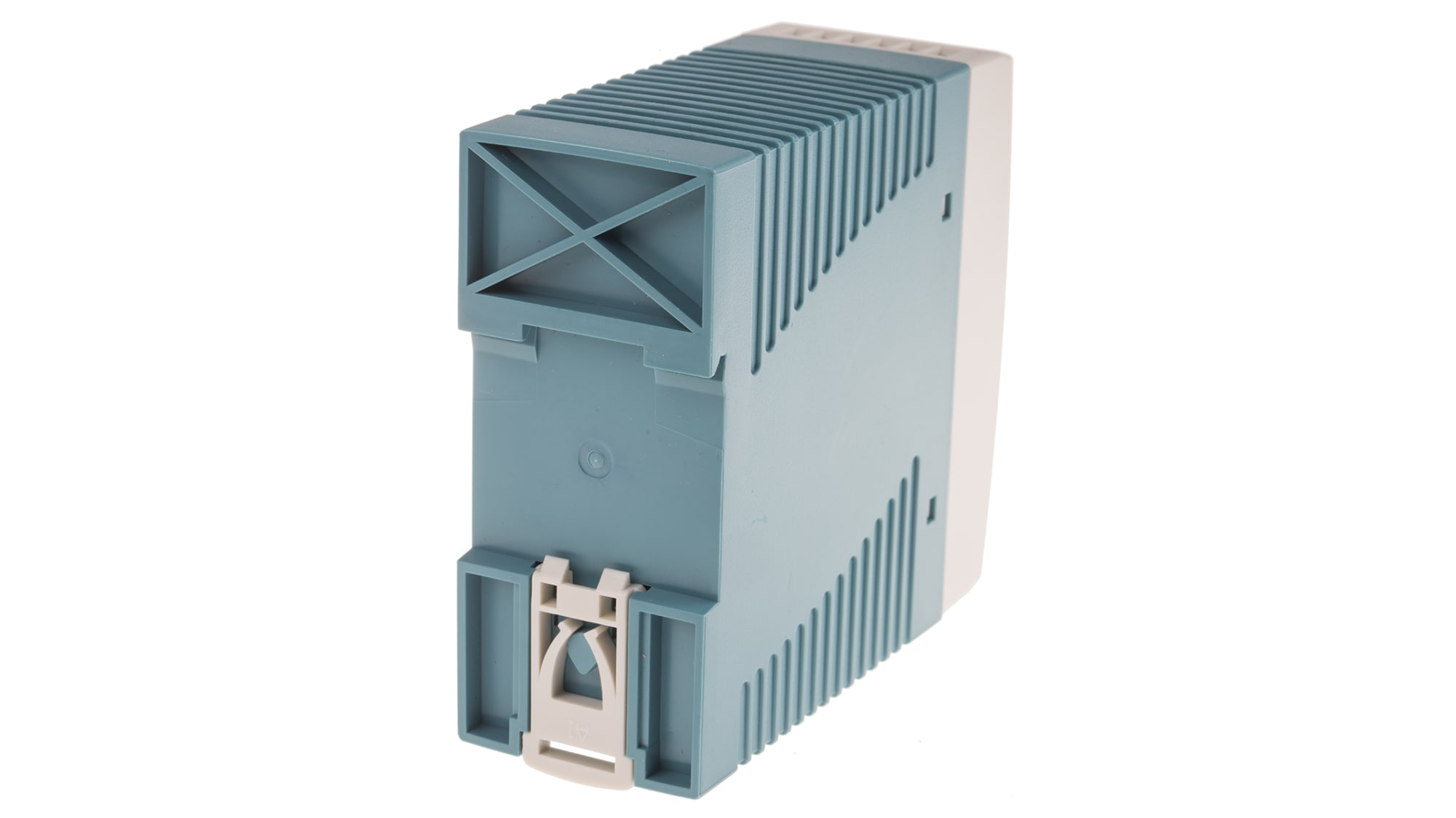

• Kann auf DIN-Schiene TS-35/7.5 oder 15 installiert werden
• Integrierte 3-in-1-Dimmerfunktion (1 V dc bis 10 V dc oder PWM-Signal oder Widerstand)
• Kühlung durch freie Luftkonvektion
• LED-Signalleuchte für Betriebsanzeige
• 100 % Volllast Burn-In-Test
• 3 Jahre Garantie

Informationen zur Produktanwendung

Das Schaltnetzteil von Mean Well mit Einfachausgang ist ideal für den Einsatz in maschinellen optischen Inspektionssystemen und Pflanzenkultivierungssystemen.

Wofür wird ein Netzteil für DIN-Schienenmontage verwendet?

Die Flexibilität von DIN-Schienenmontagesystemen ermöglicht eine schnellere Montagezeit, da alle Geräte einfach auf die Metallschienen aufgeschnappt werden können. Netzteile können einfach auf DIN-Schienen in geschlossenen Wanddosen oder in Bereichen mit begrenztem Platzangebot organisiert werden. Ähnliche Geräte können nebeneinander montiert werden, was den Verkabelungsaufwand reduziert. Die meisten Netzteile sind konvektionsgekühlt, weshalb kein Kühlerlüfter erforderlich ist.
AC/DC-Netzteile für DIN-Schienenmontage sind weit verbreitet in vielen Automatisierungs-, Instrumentierungs- und industriellen Anwendungen. Sie werden zur Versorgung einer Vielzahl von gleichstrombetriebenen Geräten wie Sensoren, Motoren, Betätigungselementen, Magneten und Relais eingesetzt.

Zu beachtende Punkte beim Kauf eines Netzteils für DIN-Schienenmontage

DIN-Schienengröße - Es gibt drei gängigen Arten von DIN-Schienen. Hutprofil, G-Querschnitt und C-Querschnitt. Die meisten haben eine Tiefe von 7,5 mm oder 15 mm. Sie sollten prüfen, ob Ihr Netzteil mit Ihrer DIN-Schiene kompatibel ist.

Schutzarten – Es ist wichtig, ein Netzteil zu wählen, das gegen Kurzschluss, Überlastung, Übertemperatur oder Überspannung geschützt ist. Einige Netzteile bieten auch einen Hiccup-Modus, der es der Versorgungseinheit ermöglicht, den Betrieb wieder aufzunehmen, sobald der Fehler behoben ist.

Feste oder einstellbare Ausgangsspannung/Strom – In Testsystemen ist es oft bequem, eine einstellbare Gleichspannung zu haben, aber in anderen Anwendungen kann eine feste Gleichstromversorgung unerlässlich sein.

Kabel und Leitungen – Die Ein-/Ausgangsleitungen zum und vom Netzteil sollten so kurz wie möglich sein und einen großen Querschnitt haben, um Rauschen und Wärme zu minimieren.

Wirkungsgrad – Wählen Sie ein Netzteil mit einem Wirkungsgrad von über 89 %, um die Verlustleistung zu minimieren, insbesondere wenn das System auf Konvektionskühlung angewiesen ist.

Eingangsspannungsbereich – Wenn das von Ihnen gekaufte Netzteil für DIN-Schienenmontage in Europa und Nordamerika sowie in Großbritannien verwendet werden soll, ist ein universeller AC-Eingangsbereich von 80 Vac bis 264 Vac erforderlich.

Normen – Soll das Netzteil in den USA zur Steuerung von Elektromotoren eingesetzt werden, muss es die Norm UL508, dem Sicherheitsstandard für industrielle Steuergeräte, erfüllen.

Normen

Zulassungen UL60950-1, TÜV EN60950-1, EAC TP TC 004
