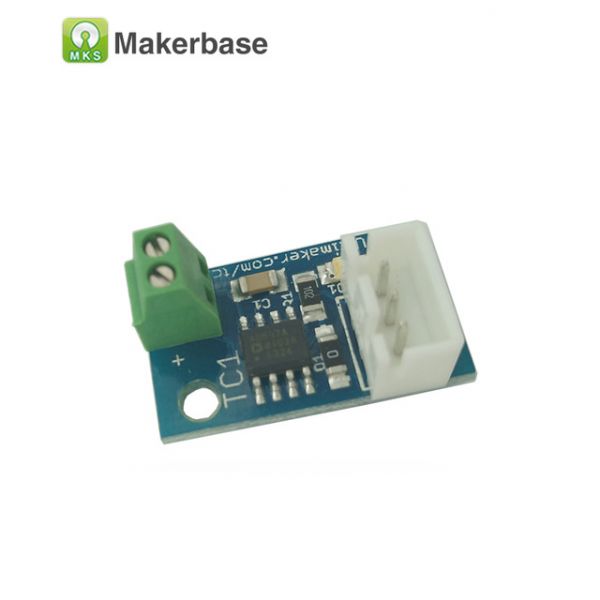

AD597 Modul für K type Thermocouple

AD597 Modul für K type Thermocouple

Dieses Modul dient zum Verstärken und Linearisieren von einem K-Typ Thermocoupler-Signal und ermöglicht das komfortable und genaue Messen von Temperaturen. Der Signalverstärker ist kompatibel zu Ultimaker und RepRap 3D-Druckern und eignet sich als Ersatzteil oder zum Eigenbau eines 3D-Drucker Bausatzes.

RAMPS 1.4 Configuration

1. Modify Configuration.h of Marlin,   modify temperature configuration :

#define TEMP_SENSOR_0 -1

//AD595and AD597 compatibility, configured  into  -1

2. modify pins.h of Marlin, find the Pin on ramps1.4,  modify

#define TEMP_0_PIN          2   into   #define TEMP_0_PIN 3;

The pin port  of  the original thermistor cannot  be used , we suggest

using  A3(D57)which easily connect  near 5Vand GND.

3. Connect thermocouple to the AD597 controlboard , don’t mix the

 positive and negative direction. Then insert the signal wire to the pinboard.

4. Connect the signal wire to the Aux-1 of ramps, red to 5V, black to GND ,

green or blue to D57.
