Die Nema 23 Schrittmotoren von ACT Motor sind von gewohnt hoher Qualität und eignen sich hervorragend als leistungsstarke Alternative zu den kleineren Nema 17 Schrittmotoren.
Diese Motoren eignen sich vor Allem für 3D Drucker, CNC-Eigenbaufräsen und Automaten.
Anschlussbelegung
Schwarz A+
Grün A-
Rot B+
Blau B-
Details

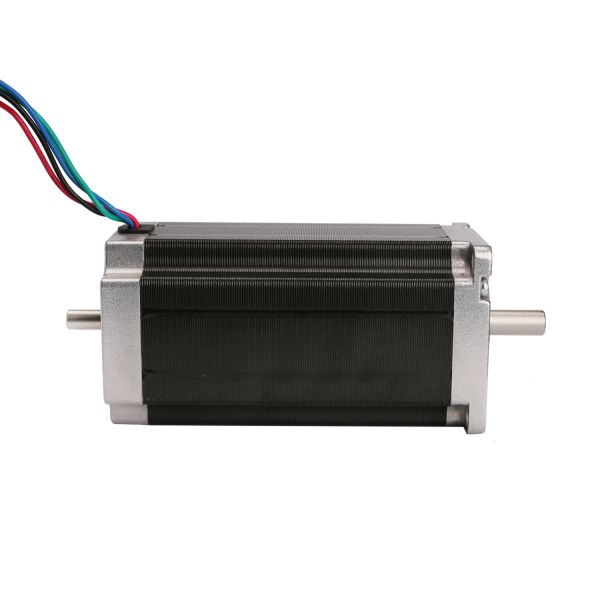

Motortyp: Nema 23 Hybrid-Schrittmotor
Schrittwinkel (°): 1,8 ± 5%
Spannung (V): 4,8
Strom (A): 3,0
Phasenwiderstand (Ω): 1,6 ± 10% Ω/Phase
Phaseninduktanz (mH): 6,8 ± 20% mH/Phase
Haltemoment (N.m. Min.): 2,8
Anschlusskabel: 4
Rotorträgheit (g.cm2): 800
Rastmoment (N.cm Max): 12,0
Rahmengröße: 56,4 x 56,4 mm
Motorlänge: 112 mm
Schaftdurchmesser: 8 mm (vordere Welle), 6,35mm (hintere Wellle)
