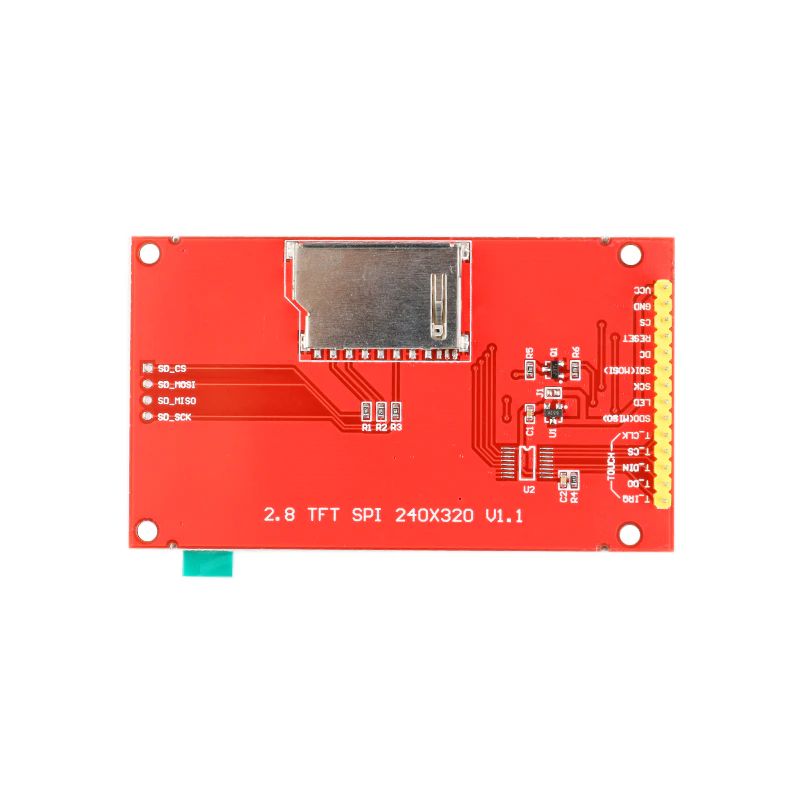

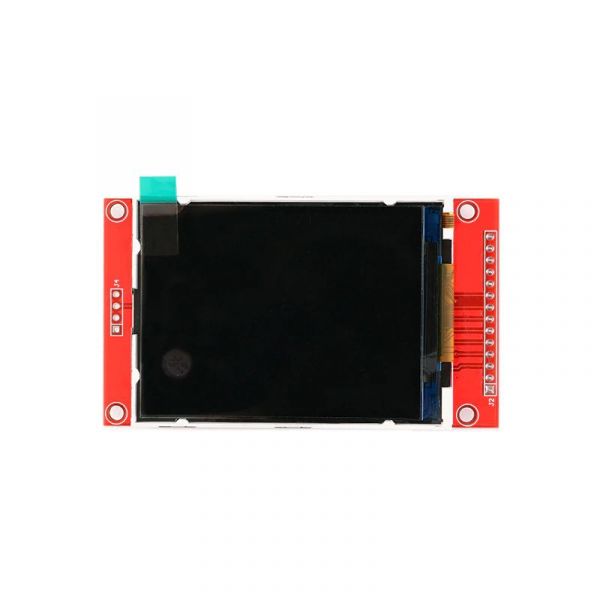

2,8" TFT LCD Display Modul ILI9341 240x320

Menge Stückpreis
bis 4 11,45 €
ab 5 11,15 €
ab 20 10,89 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS13180
Einfach anzuschliessendes 2,8" TFT LCD mit einer Auflösung von 240x320 Pixel... mehr

Einfach anzuschliessendes 2,8" TFT LCD mit einer Auflösung von 240x320 Pixel und SPI-Interface.
Als IC dient der ILI9341 Chip für den verschiedene Arduino Bibliotheken existieren.

Hinweis: Logikspannung ist 3.3V! Zum Umstellen auf 5V Logikspannung den J1 Jumper brücken.

Details

  • Typ: 2.8" TFT LCD ohne touch panel
  • Ansteuerung: Seriell / SPI
  • Anzeige bereich: 6,5 (W) X 4,5 (H) cm / 2,55x1,77''
  • Treiber: TFT aktive matrix
  • Pixel anordnung: RGB vertikale streifen
  • Treiber IC: ILI9341
  • Hintergrundbeleuchtung: Weiß LED
  • Farbtiefe: 262 K/65 K
  • Auflösung (Punkte): 240RGB * 320
  • Stromversorgung: 3.3V / 5V
  • Anschluss mit 4 IOs (SPI)
  • Anschluss mit 9 IOs (Seriell)

Lieferumfang

  • 1x 2,8" TFT LCD Display Modul ILI9341 240x320
Spannung (V): 3,3, 5
Farbraum: 65K, 262K
Auflösung: 240x320 Pixel
Schnittstellentyp: SPI-Bus
IC: ILI9341
Hintergrundbeleuchtung: Weiß
Displaygröße: 2,8"
Produktart: TFT-Display
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "2,8" TFT LCD Display Modul ILI9341 240x320"
29.11.2022

Funktioniert einwandfrei

Das Produkt ist schnell , in einwandfreiem Zustand zu einem günstigen Preis angekommen und funktioniert wie beschrieben. Besser geht es nicht.

21.10.2021

Sehr gut

Ich war durchaus Zufrieden mit dem Produkt. Ich habe mich jedoch leider vergriffen und das falsche bestellt. Der Kundenservice war dehr gut und es wurde direkt zurück genommen und ich habe das geld zurück erhalten.

27.07.2021

Display wie beschrieben

Nichr vergessen: Mit JP1 ist die Betriebsspannung 3,3V oder 5,0V auszuwählen !

08.12.2020

entspricht der Beschreibung

alles ok

24.11.2020

entspricht der Beschreibung

Ich halte nichts von Bewertungen. Auf den meisten Seiten sind sie eh gefaket, weswegen ich sie in der Regel vollständig ignoriere.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für 2,8" TFT LCD Display Modul ILI9341 240x320
Datenblatt ILI9341 Chip
PDF
Adafruit ILI9341 Bibliothek
Link
Adafruit GFX Bibliothek
Link
10 Stück Aktiver Buzzer 3,3V-5V 10 Stück Aktiver Buzzer 3,3V-5V
Inhalt 10 Stück (0,26 € / 1 Stück)
ab 2,55 €
50 Stk
50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm 50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm
Inhalt 50 Stück (0,01 € / 1 Stück)
ab 0,59 €
1m Schrumpfschlauch 2:1 Schwarz Φ8.0mm Meterware 1m Schrumpfschlauch 2:1 Schwarz Φ8.0mm Meterware
Inhalt 1 Laufende(r) Meter
ab 0,35 €
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,99 €
BUNDLE
Zuletzt angesehen
Artikelfragen 3
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Karsten B*** , Datum: 29.08.2023

Guten Tag, wo ist denn der Unterschied zum Artikel: RBS15576? Die Beschreibungen lesen sich identisch… Ich bräuchte eins für mein Projekt https://www.hackster.io/john-bradnam/galagino-esp32-arcade-355dde Mit freundlichen Grüßen

Antwort des Shopbetreibers

Hallo,

dieses Display ist ohne Touchpanel, RBS15576 ist mit Touchpanel. Für Ihr Projekt reicht das Display ohne Touch.

Vielen Dank für den Hinweis, wir werden uns darum kümmern, die beiden Displays besser differenzieren zu können.

Freundliche Grüße

Frage von Anonym A*** , Datum: 01.11.2022

Hallo, handelt es sich bei dem Display um ein Touch-Display? Vielen Dank im Voraus!

Antwort des Shopbetreibers

Dieses Display ist ohne Touch-Funktion.

Frage von Nils S*** , Datum: 29.03.2022

Hallo, ich habe Interesse an dem Display, jedoch verwirrt mich die Doku etwas. In der Adafruit Library auf Github ist die Rede davon den entweder über 2, 4 oder 5 Pins zu verkabeln (bzw dass ein fünfter Pin optional sei und in den Codebeispielen, dass man u.U. nur zwei Pins für SPI angeben muss). Daher einmal meine Frage wie man das Display mit meinem NodeMCU ESP32 verkabeln müsste. Vielen Dank im Voraus,

Antwort des Shopbetreibers

Hier finden Sie ein Tutorial zum Anschluss an einen ESP32: https://techtutorialsx.com/2021/01/31/esp32-ili9341-display-hello-world/
