WCH CH32V003F4P6 RISC-V Entwicklungsboard 32-Bit Mikrocontroller Development Kit

Mit unserem WCH CH32V003F4P6 RISC-V Entwicklungsboard erhalten Sie eine kostengünstige Plattform für 32-Bit Embedded-Projekte. Der CH32V003F4P6 basiert auf der RISC-V-Architektur und eignet sich für Anwendungen, bei denen geringer Stromverbrauch und kompakte Abmessungen gefordert sind – etwa in IoT-Geräten, Sensorknoten oder Steuerungsaufgaben.

Mikrocontroller-Features

Der CH32V003F4P6 verfügt über einen 32-Bit RISC-V2A Core mit bis zu 48 MHz Taktfrequenz. Der integrierte Hardware-Multiplikator beschleunigt mathematische Operationen, während der PFIC-Interrupt-Controller schnelle Reaktionszeiten ermöglicht. Mit 16 KB Flash-Speicher und 2 KB SRAM lassen sich Programme direkt auf dem Chip ausführen.

Peripherie und Schnittstellen

Das Board bietet Zugriff auf die integrierten Peripherie-Einheiten des Mikrocontrollers: UART für serielle Kommunikation, I²C und SPI für Sensoranbindung sowie einen 10-Bit ADC mit mehreren Kanälen für Analogmessungen. PWM-Ausgänge stehen für Motorsteuerung oder LED-Dimming zur Verfügung. Timer-Module unterstützen präzise Zeitsteuerung und Event-Capture.

Anwendungsgebiete

Das Entwicklungsboard eignet sich für Projekte im Low-Power-Bereich: Batteriegespeiste Sensoren, einfache Robotersteuerungen, Smart-Home-Aktoren oder Datenlogger. Die RISC-V-Architektur erlaubt den Einsatz von Open-Source-Toolchains und bietet Einblick in moderne Prozessorarchitekturen. Für Bildungseinrichtungen ist das Board eine Alternative zu etablierten Plattformen, um RISC-V-Programmierung zu vermitteln.

Technische Daten

• Mikrocontroller: WCH CH32V003F4P6
• Architektur: 32-Bit RISC-V2A Core
• Taktfrequenz: bis 48 MHz
• Flash-Speicher: 16 KB
• SRAM: 2 KB
• ADC: 10-Bit, mehrere Kanäle
• Schnittstellen: UART, I²C, SPI
• Timer: mehrere 16-Bit Timer mit PWM
• Interrupt-Controller: PFIC (Programmable Fast Interrupt Controller)
• Betriebsspannung: 3,3 V

Lieferumfang

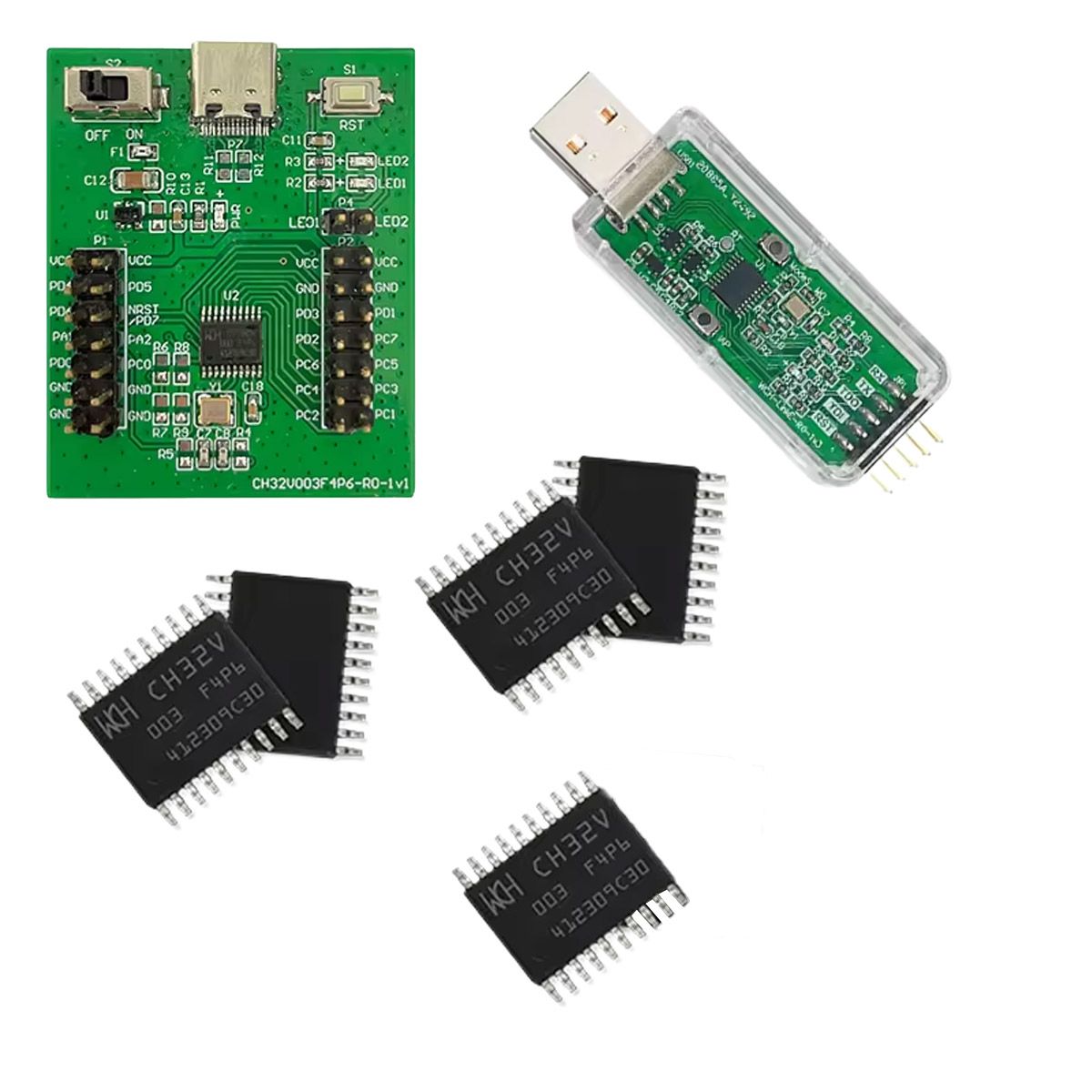

• 1x WCH CH32V003F4P6 RISC-V Entwicklungsboard
