Stromsensor ACS712 20A Bereich
(1 Bewertung) Bewertungen anzeigen
1,95 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Artikel derzeit nicht lieferbar

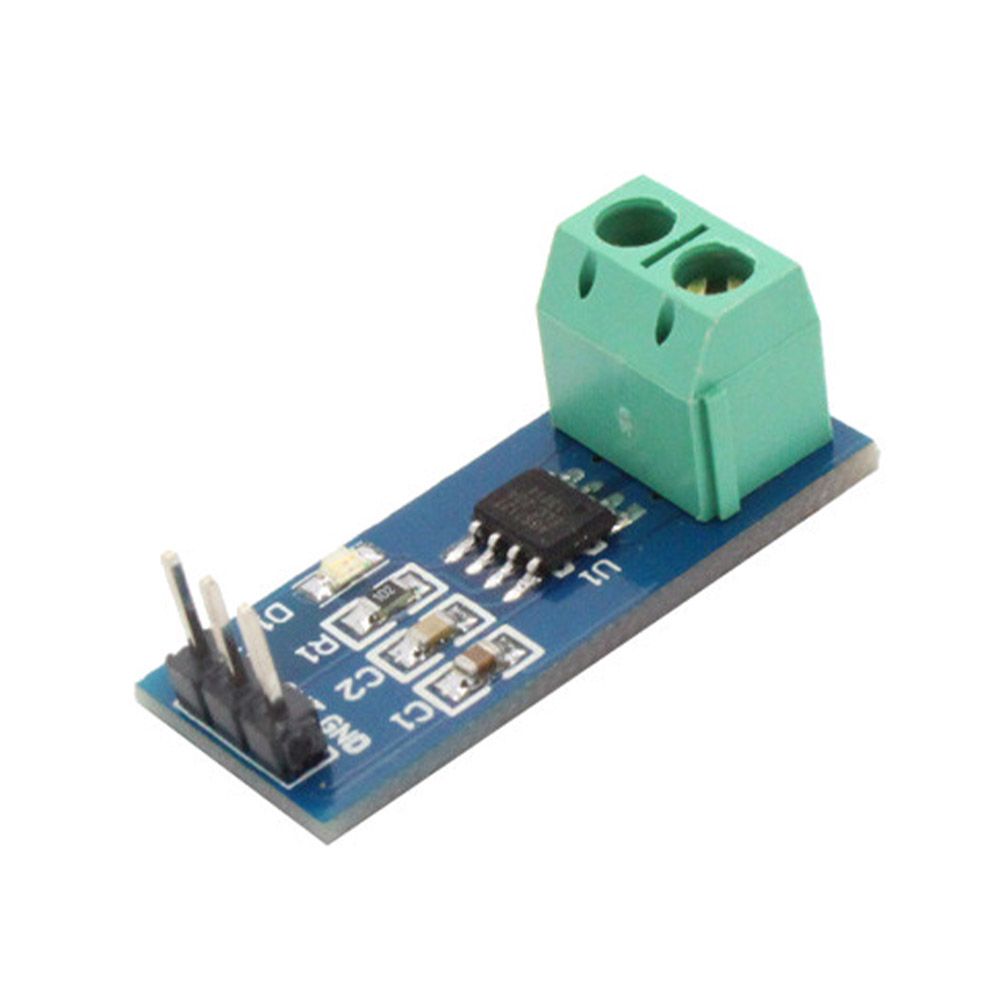

Stromsensor ACS712 20A
Dieses Stromsensormodul, welches auf dem Allegro ACS712 IC basiert, ermöglicht es den fließenden Strom bis 20A zu messen, sowohl bei Gleich- als auch bei Wechselspannung. Der gemessene Strom erzeugt ein Magnetfeld welcher der Sensor proportional zu einem Ausgangsstrom umwandelt. (Siehe auch Hall-Effekt). Das Messergebnis wird Analog ausgegeben. Die Anbindung erfolgt simpel an einer Mikrocontrollerplattform, z.B. Arduino, oder einem digitalen Multimeter.
Einsatzgebiete
Mit dem Stromsensormodul können so z.B. folgende Geräte Überwacht werden:
- Ladegeräte
- Batteriestromüberwachung
- Zustandsanzeige von Geräten
- Überwachung von elektronischen Geräten und Anlagen
Details
- Chip ACS712ELC-20A 5V
- 5VDC Betriebsspannung z.B. von der MCU
- Betriebsspannung mit LED "Power Good Anzeige"
- Messbereich ±20A/DC
- Analog Ausgang 66mV / A
- fließt kein Strom - Ausgangsspannung ist ~ VCC / 2
- Maße PCB: L x B x H ca. 27,5 x 11,6 x 14 mm
Lieferumfang
- 1 x fertig aufgebautes Modul wie abgebildet
