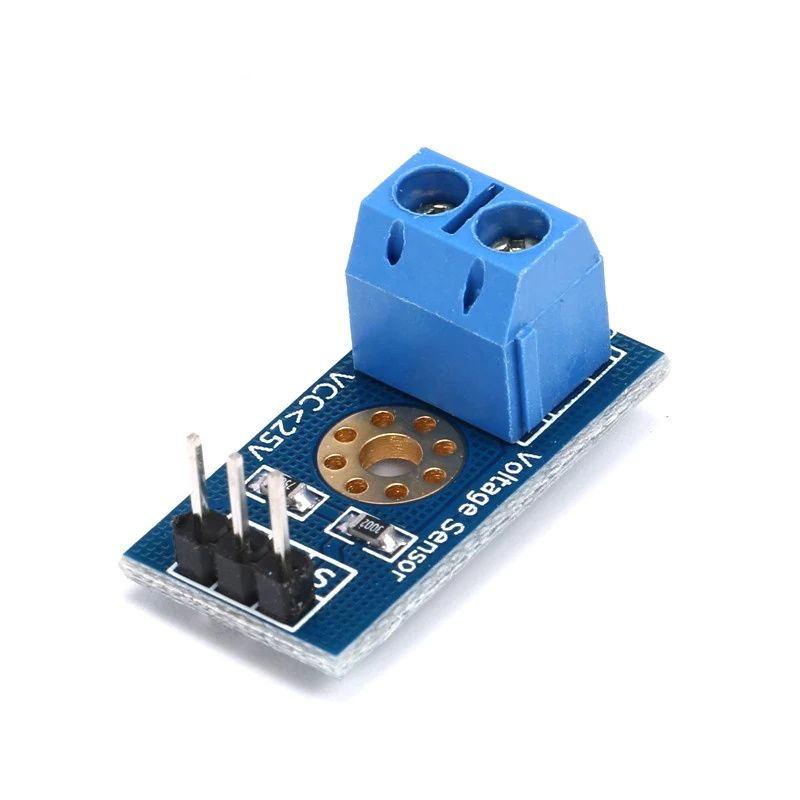

Spannung Sensor Modul DC0-25V
(5 Bewertungen) Bewertungen anzeigen
0,75 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Das Modul basiert auf einem resistiven Spannungsteiler, der die Eingangsspannung bis zu 5 mal verkleinern kann. Dadurch ist die zu messende Spannung maximal 5Vx5= 25V. Der analoge Input-Pin kann bei 5V Betriebsspannung maximal bis 25V DC messen und bei 3.3V maximal 16.5V DC.
In Kombination mit einem 10-Bit AD AVR Chip eines UNO R3 Boards kommt es damit auf eine Auflösung von 0.00489V(5V/1023), somit ist die kleinste zu messende Spannung mit einem UNO R3 Board 0.00489Vx5=0.02445V.
Details
- Eingangsspannungsbereich: DC0-25 V
- Spannung Erfassungsbereich: DC 0.02445 V - 25 V
- Spannung analoge Auflösung: 0,00489 V
- Anschlüsse: Output "+" auf 5V/3.3V, "-" auf GND, "S" auf einen analogen Pin.
- Anschlüsse: Input "+" auf VCC, "-" auf GND
Lieferumfang
- 1x Spannung Sensor Modul
