Prototyping Shield mit Schraubklemmen Kompatibel mit Mega2560 (ungelötet)
5,79 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Dieses Prototyping Shield mit Schraubklemmen wurde speziell für den Einsatz mit dem Arduino Mega2560 entwickelt. Es erleichtert den Aufbau von Prototypen und individuellen Schaltungen durch die Kombination aus Lötflächen, Steckleisten und Schraubklemmen.
Das Shield besteht aus einer robusten FR-4 Leiterplatte mit doppelseitigen Kupferschichten. Dank der 2,54 mm Rasterung eignet es sich für Standard-Pin-Header und Bauteile. Über die integrierten Schraubklemmen lassen sich Drähte und externe Komponenten sicher und stabil anschließen.
Mit den beiliegenden Female Header Sockets und den zahlreichen Anschlussmöglichkeiten bietet das Shield maximale Flexibilität für Bastler, Maker und Entwickler.
Details
- PCB:
- Material: FR-4 Glasfaser, doppelseitig kupferbeschichtet
- Größe: 120 mm x 78 mm
- Pad-Raster: 2,54 mm (0.1")
- Bohrdurchmesser Pads: 0,8 mm
- Schraubklemmen-Raster: 3,5 mm (0.138")
- Bohrdurchmesser Schraubklemmen: 1,2 mm
- Terminal Block:
- Pitch: 3,5 mm (0.138")
- Gesamt: 84 Pins (24x 3-polig, 6x 2-polig)
- Drahtbereich: 26–16 AWG
- Abisolierlänge: 5 mm
- Schrauben: M2 Stahl
- Kontakte: Messing (Pin Header und Käfig)
- Female Header Socket:
- Rastermaß: 2,54 mm (0.1")
- Pinlänge: 15 mm
- 1x 10-Pin (einreihig)
- 5x 8-Pin (einreihig)
- 1x 18-Pin (zweireihig)
Lieferumfang

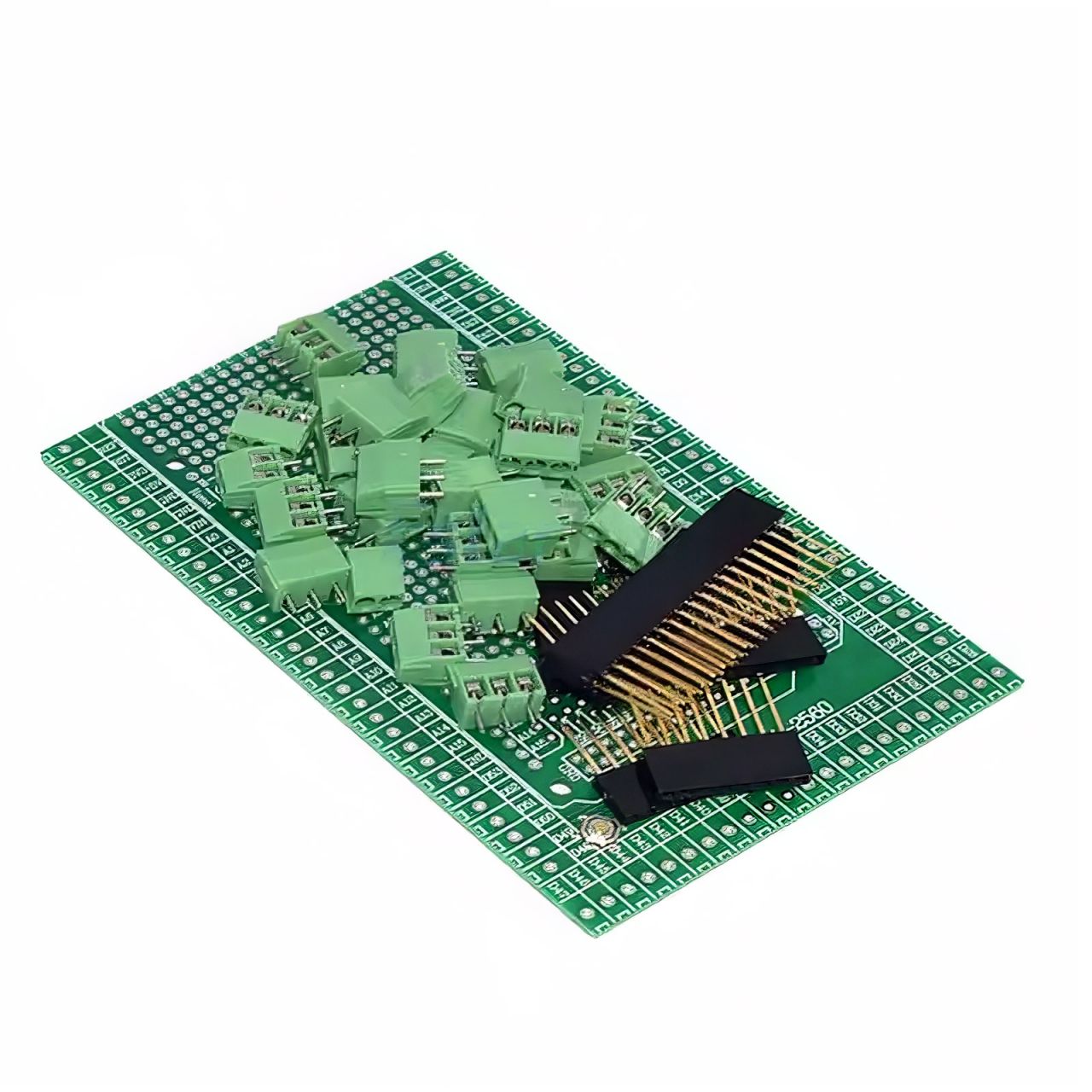

- 1x Prototyping Shield PCB für Mega2560 zum selber Löten
- 24x 3-polige Schraubklemmen
- 6x 2-polige Schraubklemmen
- 1x Female Header 10 Pin
- 5x Female Header 8 Pin
- 1x Female Header 18 Pin
