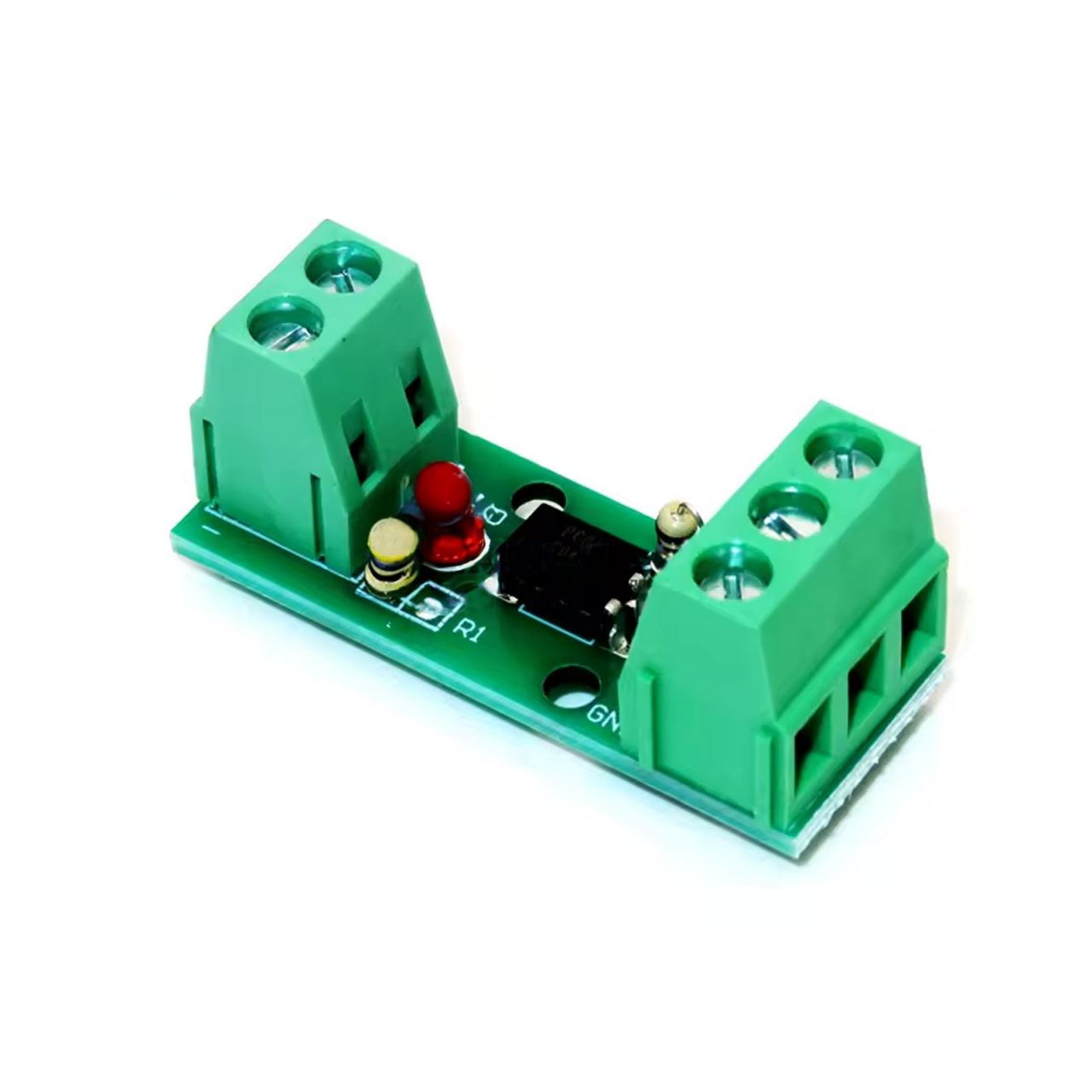

Optokoppler Isolationsmodul 1-Kanal PC817 12V Eingang für Sensoren und SPS
Das 1-Kanal Optokoppler-Isolationsmodul mit 12V Eingangsspannung bietet eine zuverlässige Möglichkeit, empfindliche Mikrocontrollerschaltungen von höheren Signalspannungen zu trennen. Ideal für den Einsatz in Automatisierungsprojekten, Sensoranbindungen oder bei der Signalumkehr in Steuerungssystemen. Der PC817-Chip gewährleistet stabile, langlebige Leistung und schützt Ihre Hardware sicher vor elektromagnetischen Störungen und Spannungsspitzen. Durch die komfortablen Schraubklemmen gelingt der Einbau einfach und schnell.
Hinweis zum Ausgangssignal
Der Ausgang dieses Moduls ist kein aktiv treibender Spannungsausgang, sondern als Open-Collector-Transistorausgang (invertierend) ausgeführt.
Das bedeutet:
- Bei anliegendem Eingangssignal wird OUT auf GND (0V) gezogen
- Ohne Eingangssignal ist OUT hochohmig (kein aktives 24V-Signal)
Ein definierter HIGH-Pegel (z. B. 24V) muss über die angeschlossene Schaltung bzw. einen externen Pull-up bereitgestellt werden.
Wichtig: Das Modul ist daher nicht direkt geeignet für SPS-Eingänge, die ein aktiv geliefertes 24V-Signal erwarten.
Details
- Kanäle: 1
- Optokoppler-Chip: PC817 (EL817)
- Eingangssignalspannung: DC 12V
- Ausgangssignalspannung: DC 1,8V bis 24V
- Isolationsspannung: >3000 V
- Eingangsstrom: max. 50 mA
- Empfohlener Arbeitsstrom: >1 mA (optimal 15–20 mA)
- Max. Ausgangsstrom: 50 mA
- Maximale Schaltfrequenz: 5 kHz
- Arbeitstemperaturbereich: -55°C bis +110°C
- Anschluss: Schraubklemmen 5,0 mm Rastermaß
Lieferumfang
-
1x 1-Kanal Optokoppler-Isolationsmodul PC817 mit 12V Eingangsspannung
