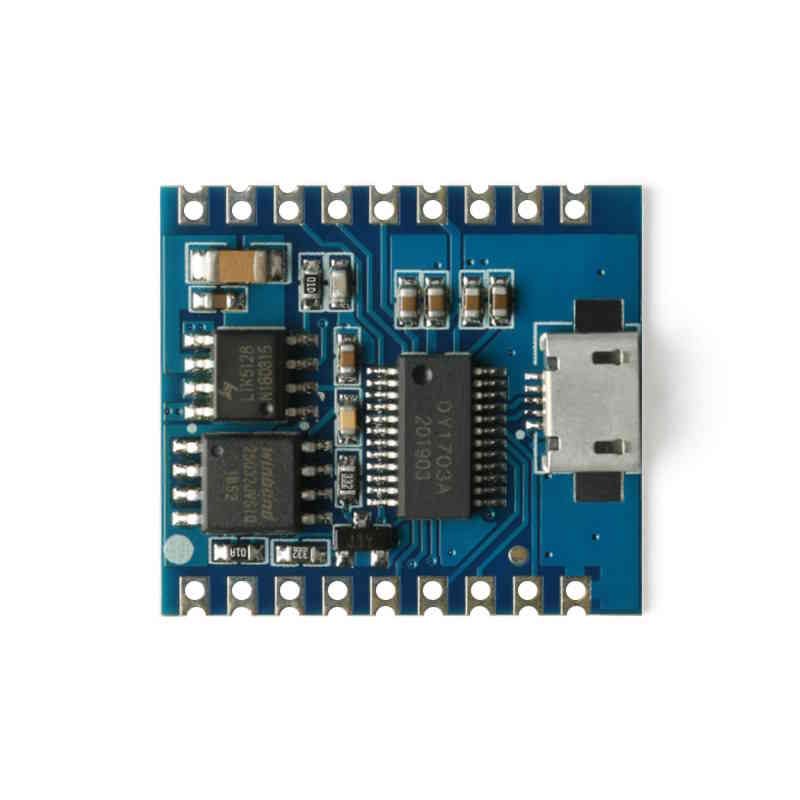

Mini MP3 Modul IO Trigger UART DY-SV17F

Das Mini MP3 Modul DY-SV17F eignet sich ideal zur Sprach- und Musikwiedergabe in DIY-Elektronik Projekten. Zur Programmierung besitzt es 3 Modis: IO, serial und one line serial. Das Modul verfügt über einen integrierten 5W Class D-Verstärker, damit Sie 4Ω 3 ~ 5W Lautsprecher direkt anschließen können.

Für das Mini MP3 Modul existieren Software-Bibliotheken, die das Programmieren mit einem Arduino vereinfachen.

Das Modul unterstützt die Dekodierung von MP3- und WAV-Formaten. Es bietet eine Abtastrate von 8/11.025/12/16/22.05/24/32/44.1/48 KHz. Der DAC-Ausgang bietet eine 24-Bit-Auflösung mit einer dynamischen Palette von 90 dB und einem Signal-Rausch-Verhältnis von 85 dB.

Das Modul verfügt über einen 32Mbit (4MByte) Flash-Speicher, auf dem Audio-Dateien gespeichert werden können. Die Aktualisierung der Audio-Dateien kann über das USB-Datenkabel mit einem Computer erfolgen.

Die Stimmenwiedergabe-Funktion wird über den UART-Seriellen Port gesteuert. Sie ermöglicht die Steuerung der Wiedergabe, Pause, Song-Auswahl, Lautstärkeanpassung usw. Die maximale Anzahl von auswählbaren Songs beträgt 65535, und die Baudrate beträgt 9600 bps.

Die Wiedergabefunktion kann auch über IO-Trigger gesteuert werden. Es können entweder 8 IO-Ports verwendet werden, um 8 Tracks auszulösen oder 8 IO-Ports für bis zu 255 Tracks. Eine weitere Steuerungsoption ist die Einzeilige Serielle Portsteuerung (ONE_line), die die Wiedergabe, Pause, Song-Auswahl, Lautstärkeanpassung und andere Funktionen ermöglicht.
