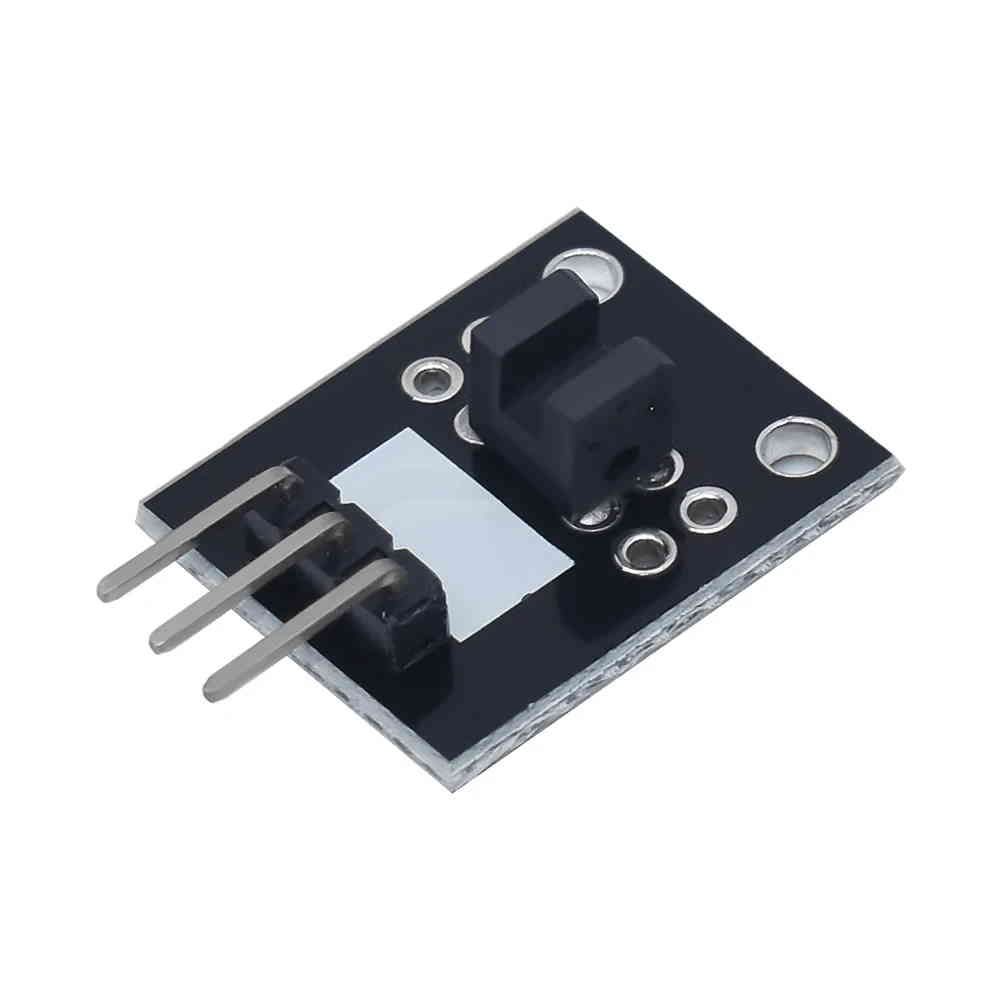

KY-010 Lichtschranke Modul

Dieses Lichtschranken-Modul für Arduino wird verwendet, um die Anwesenheit von Objekten zu erkennen. Das Modul besteht aus einer Infrarot-Diode und einem Infrarot-Empfänger, der das reflektierte Licht misst. Wenn das Licht in der Schranke durch ein Objekt unterbrochen wird, gibt das Modul ein Signal am S-Pin aus. Mit diesem Signal kann ein Arduino Microcontroller entsprechend reagieren und z.B. automatisch Geräte an- und ausschalten.

Das KY-010 Lichtschranken-Modul ist mit 19x15mm sehr kompakt und lässt sich durch die 3mm Bohrungen gut in kleinen Gehäusen oder Zwischenräumen unterbringen. Die Gabellichtschranke an sich besitzt eine ca. 2mm breite und 4,7mm lange Öffnung.

Pinbelegung:

• "S" Signalleitung
• "unbeschriftet" - VCC
• "-" GND
