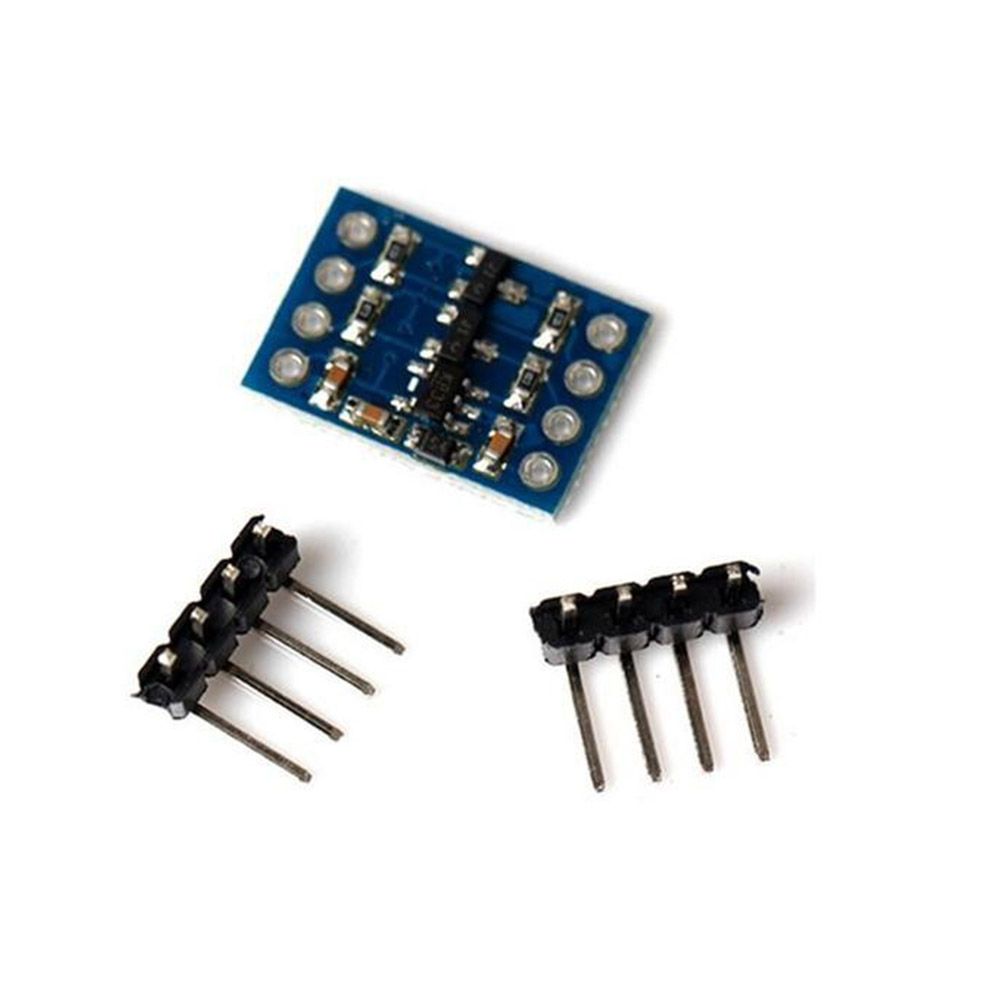

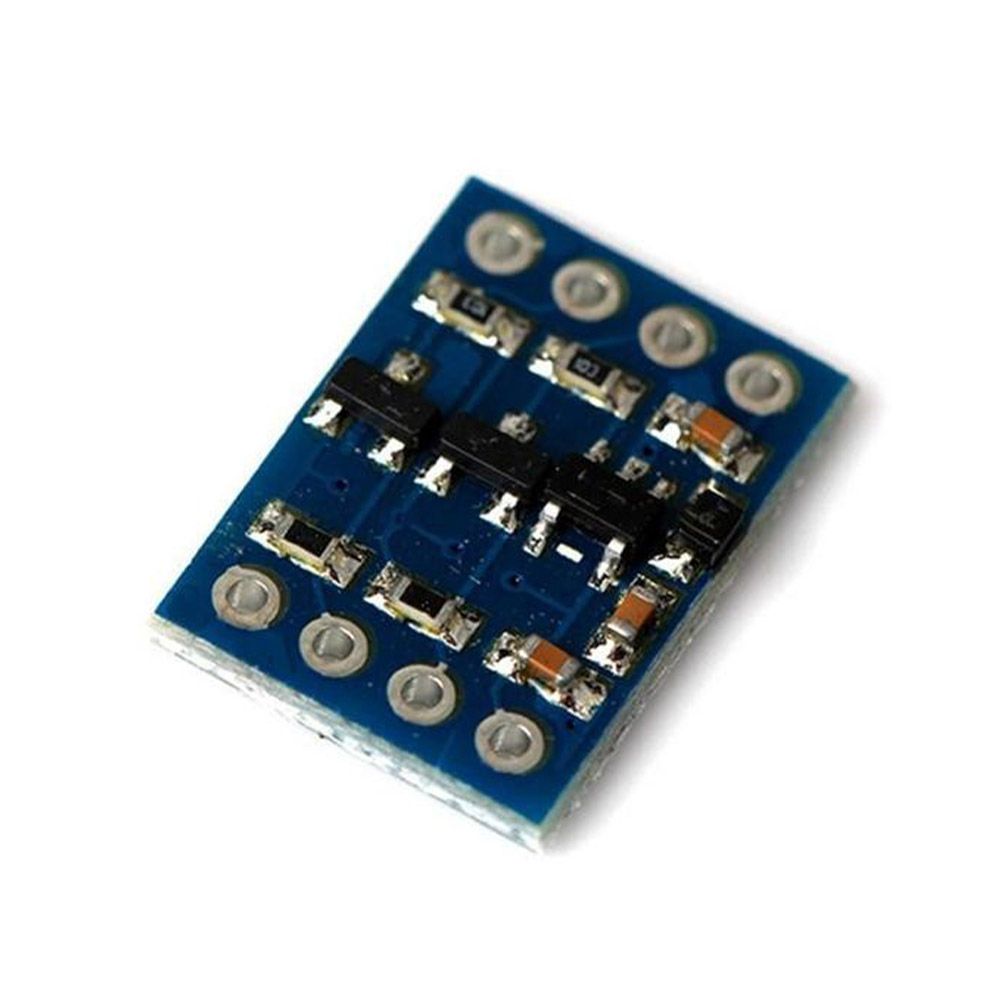

I2C Pegelwandler/Level Konverter 3.3V-5V bidirektional 2-Kanal

Mit diesem I2C-Pegelwandler/Level-Konverter können Sie die Spannungseben von einem I2C-Signal von 3.3V auf 5V oder umgekehrt konvertieren. Das Modul eignet sich perfekt um z. B. 3.3V I2C Displays an einem 5V Microcontroller wie dem Arduino zu betreiben. Umgekehrt lässt sich der Pegelwandler auch mit 3.3V Microcontrollern wie dem Raspberry Pi und 5V Bauteilen verwenden.

Der Arduino selbst verwendet eine Spannung von 5 Volt, während viele andere Module oder Sensoren jedoch eine Spannung von 3,3 Volt verwenden. Ohne einen Pegelwandler wäre es nicht möglich, direkt zwischen diesen beiden Spannungsniveaus zu kommunizieren. Der I2C-Pegelwandler/Level-Konverter kann einfach zwischen den I2C-Daten- und Steuerleitungen platziert werden und ermöglicht so eine problemlose Kommunikation zwischen dem Arduino und den angeschlossenen Geräten. Es ist jedoch wichtig, dass man die richtige Verdrahtung und Pinbelegung verwendet, um sicherzustellen, dass der Pegelwandler korrekt funktioniert.

Dieser I2C-Pegelwandler/Level-Konverter ist bidirektional, d.h. er kann sowohl die Spannung von 3,3V auf 5V als auch von 5V auf 3,3V wandeln. Durch die zwei Kanäle können Sie die Signale von zwei I2C-Geräten gleichzeitig umwandeln.

Anschluss 5V System auf 3.3V Modul

• AVCC an 5V
• ASCL an SCL/TX-Pin mit 5V
• ASDA an SDA/RX mit 5V
• AGND an GND mit 5V
• BVCC an 3.3V
• BSCL an SCL/TX-Pin mit 3.3V
• BSDA an SDA/RX-Pin mit 3.3V
• BGND an GND mit 3.3V

Anschluss 3.3V System auf 5V Modul

• AVCC an 5V
• ASCL an SCL/TX-Pin mit 5V
• ASDA an SDA/RX mit 5V
• AGND an GND mit 5V
• BVCC nicht anschließen
• BSCL an SCL/TX-Pin mit 3.3V
• BSDA an SDA/RX-Pin mit 3.3V
• BGND an GND mit 3.3V
