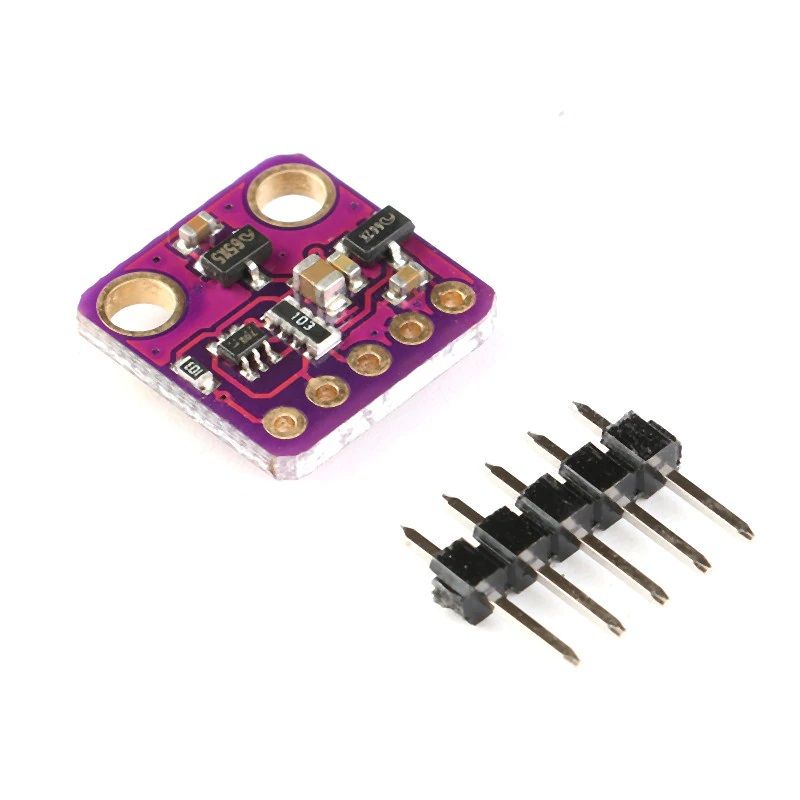

GY-MAX30102 Pulsoximeter und Herzfrequenz-Sensor

Dieses anschlussfertige Modul mit MAX30102 ist ein integriertes Pulsoximeter- und Herzfrequenz-Überwachungsmodul. Dieses hochempfindliche Sensormodul misst die Sauerstoffsättigung im Blut, sowie die Herzfrequenz (Puls).

Funktionsweise:

Die Funktionsweise beruht auf den Absorptionseigenschaften von Hämoglobin im Blut. Sauerstoffhaltiges Hämoglobin absorbiert mehr Infrarotlicht als rotes Licht, während Desoxyhämoglobin (sauerstoffarm) mehr rotes Licht absorbiert als Infrarotlicht.

Daher emittieren die rote und die Infrarot-LED im Oximeter abwechselnd Licht, während die Fotodiode das reflektierte Licht empfängt, welches nicht vom Blut absorbiert wird.

Das Verhältnis von rotem und infrarotem Licht, das von der Fotodiode empfangen wird, wird zur Berechnung des Sauerstoffanteils im Blut verwendet. Basierend auf der pulsierenden Natur des arteriellen Blutflusses werden auch die Pulsfrequenz und Intensität bestimmt und während der Messung angezeigt.

Anwendungsbereiche:

• Wearables
• Herzfrequenz-Monitor
• Pulsoximeter
• Fitnessanwendungen
• Microcontroller-Experimente
