FNIRSI DSO-152 Mini-Oszilloskop – 200 kHz Bandbreite, 2,5 MS/s, tragbares Messgerät mit LCD-Display

Oszilloskop für die Hosentasche

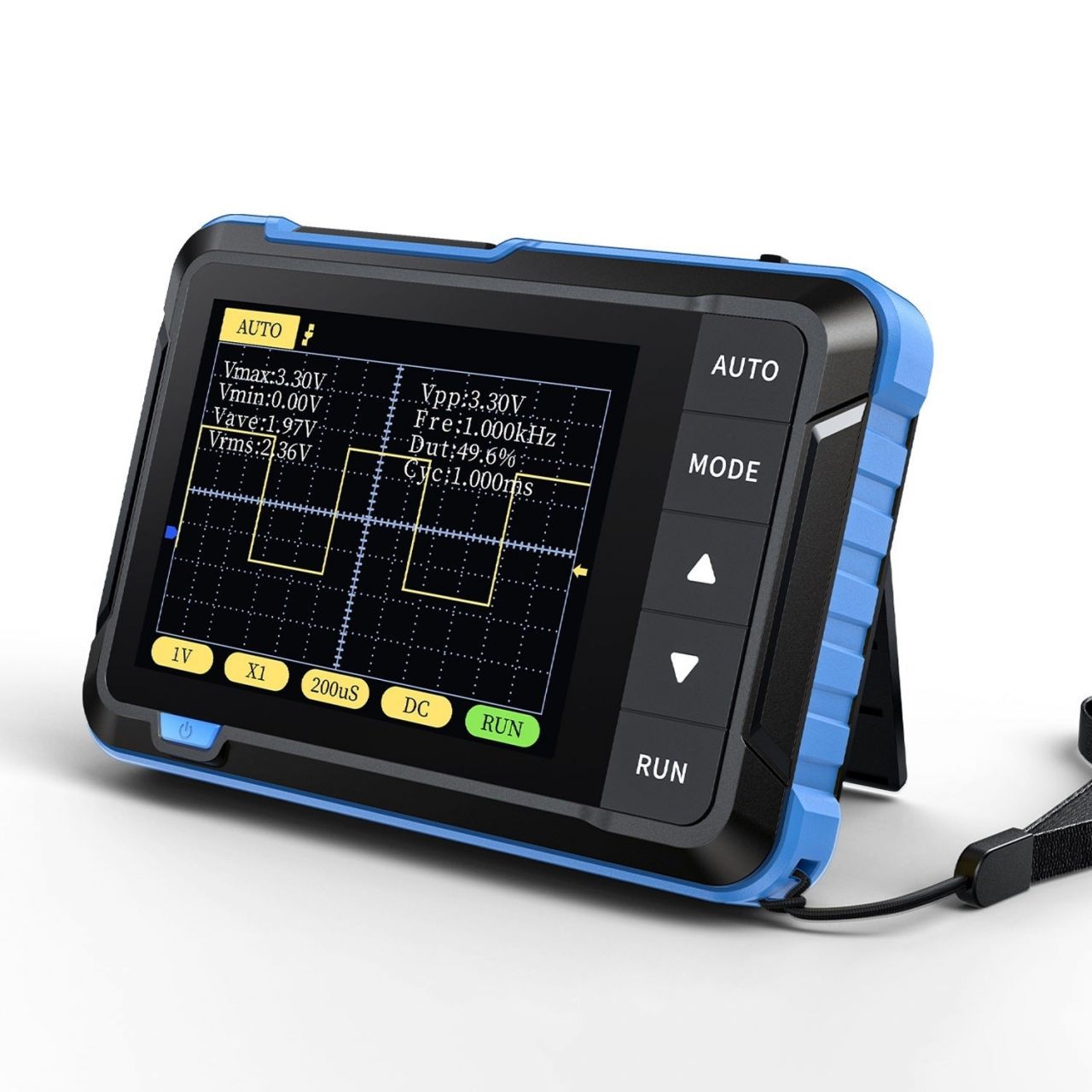

Das FNIRSI DSO-152 ist ein kompaktes digitales Speicher-Oszilloskop im Taschenformat. Mit 200 kHz Analogbandbreite und 2,5 MS/s Abtastrate eignet es sich für typische Hobbyprojekte und Grundlagenmessungen: Audio-Signale, Rechtecksignale von Mikrocontrollern, PWM-Ausgänge oder langsame Sensorsignale lassen sich damit visualisieren.

Display und Bedienung

Das 2,4-Zoll-TFT-Display zeigt Wellenformen in 320×240 Pixeln Auflösung an. Die Bedienung erfolgt über fünf Tasten an der Gerätefront. Das Oszilloskop bietet grundlegende Trigger-Funktionen (steigend, fallend, Auto) und kann automatisch Messwerte wie Frequenz, Spitze-Spitze-Spannung und Periodendauer berechnen. Die Zeitbasis ist in mehreren Stufen von 10 µs/Div bis 500 ms/Div einstellbar.

Stromversorgung und Mobilität

Der integrierte 1000-mAh-Lithium-Akku ermöglicht mehrere Stunden Dauerbetrieb. Geladen wird über USB-C, eine Powerbank kann das Gerät auch im Feld mit Strom versorgen. Der Eingangswiderstand beträgt 1 MΩ, der maximale Eingangsspannungsbereich liegt bei ±40 V (DC + AC Spitze).

Typische Einsatzgebiete

• Signalprüfung bei Arduino-, ESP32- oder Raspberry-Pi-Projekten
• Fehlersuche in Audio-Schaltungen und Verstärkern
• Überprüfung von PWM-Signalen und Sensordaten
• Lernwerkzeug für Elektronik-Einsteiger und Schüler
• Schnelle Messungen ohne Aufbau eines Laborarbeitsplatzes

Einschränkungen beachten

Mit 200 kHz Bandbreite ist das DSO-152 kein Ersatz für ein Tisch-Oszilloskop. Hochfrequente Signale (z. B. SPI/I2C bei hohen Taktraten, Schaltregler-Ripple über 200 kHz) werden nicht korrekt dargestellt. Für schnelle Digitalschaltungen oder präzise Timing-Analysen sollte ein Gerät mit höherer Bandbreite verwendet werden. Für typische Maker-Anwendungen und Lernzwecke ist das DSO-152 jedoch ausreichend.

Technische Daten

• Analogbandbreite: 200 kHz (-3 dB)
• Abtastrate: 2,5 MS/s (Echtzeit)
• Vertikale Auflösung: 8 Bit
• Eingangskopplung: DC / AC wählbar
• Eingangswiderstand: 1 MΩ
• Maximale Eingangsspannung: ±40 V (DC + AC Peak)
• Zeitbasis: 10 µs/Div – 500 ms/Div
• Spannungsbereich: 5 mV/Div – 20 V/Div
• Display: 2,4" TFT LCD, 320×240 Pixel
• Akku: 1000 mAh Li-Ion
• Ladezeit: ca. 2 Stunden (USB-C)
• Betriebsdauer: ca. 4–6 Stunden je nach Nutzung
• Abmessungen: ca. 100 × 60 × 15 mm
• Gewicht: ca. 80 g

Lieferumfang

• 1× FNIRSI DSO-152 Oszilloskop
• 1× Messsonde mit BNC-Anschluss
• 1× USB-C-Ladekabel
• 1× Bedienungsanleitung (Englisch/Chinesisch)
