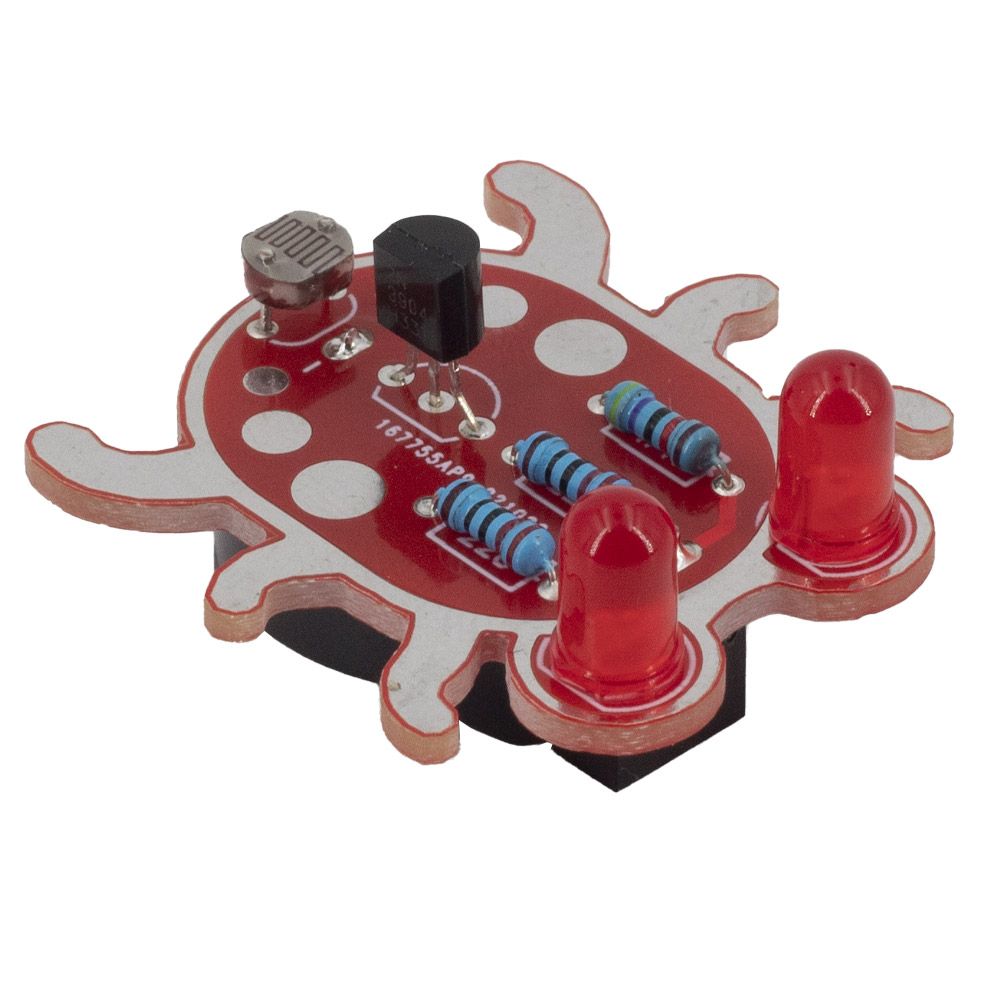

Bausatz: Käfer mit LED-Augen Lötbausatz für Anfänger (rot)

(2 Bewertungen) Bewertungen anzeigen

4,08 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen

Sofort versandfertig


Dieser Lötbausatz enthält alle Komponenten, die Sie benötigen, um Ihrem Käfer einen einzigartigen und auffälligen Look zu verleihen. Die beiden roten LEDs werden als Augen des Käfers dienen und im Dunkeln leuchten. Der Photowiderstand wird als Lichtsensor verwendet, um zu erkennen, ob es dunkel ist und die LEDs einzuschalten.

Das Löten des Bausatzes ist einfach und erfordert keine speziellen Fähigkeiten. Wenn der Lötvorgang abgeschlossen ist und die Batterien eingesetzt sind, schaltet der Photowiderstand die LEDs automatisch ein, wenn es dunkel wird, und schaltet sie aus, wenn es wieder hell wird. Das Ergebnis ist ein einzigartiger und auffälliger Käfer, der im Dunkeln leuchtet.

Der Bausatz enthält einen 47k Ohm Widerstand, der den Stromfluss reguliert, einen 2N3904-Transistor, der als Schalter fungiert, zwei 220-Ohm-Widerstände, die die LEDs schützen und einen 20mm-Münzzellenbatteriehalter, der die Batterien aufnimmt (Batterien nicht im Lieferumfang enthalten).

Tipps:

  • Lege die Batterie mit dem Plus-Pol nach oben ein
  • Wenn es dunkel ist, sollten die LED-Augen leuchten. Du kannst auch den Sensor mit einem Finger verdecken, um es zu testen.
  • Keine Panik, sollten die Augen nicht leuchten! Überprüfe deine Lötverbindungen, um sicherzustellen, dass Ihre Komponenten eine gute Verbindung zu der Platine haben - das Lötzinn sollte in die Platine fließen und sich nicht um die Pins der Komponenten herum zu Kugeln formen. Überprüfe außerdem, ob der Transistor und die LEDs korrekt ausgerichtet sind!

Details

  • 1 x PCB
  • 2 x Rote LEDs
  • 1 x 47k Ohm Widerstand
  • 1 x Photowiderstand
  • 1 x 20mm Batteriehalter für Knopfzellen
  • 1 x 2N3904 Transistor
  • 2 x 220 Ohm Widerstände

Lieferumfang

  • 1x Bausatz: Käfer mit LED-Augen
  • Anleitung zum Download oder auf Youtube
