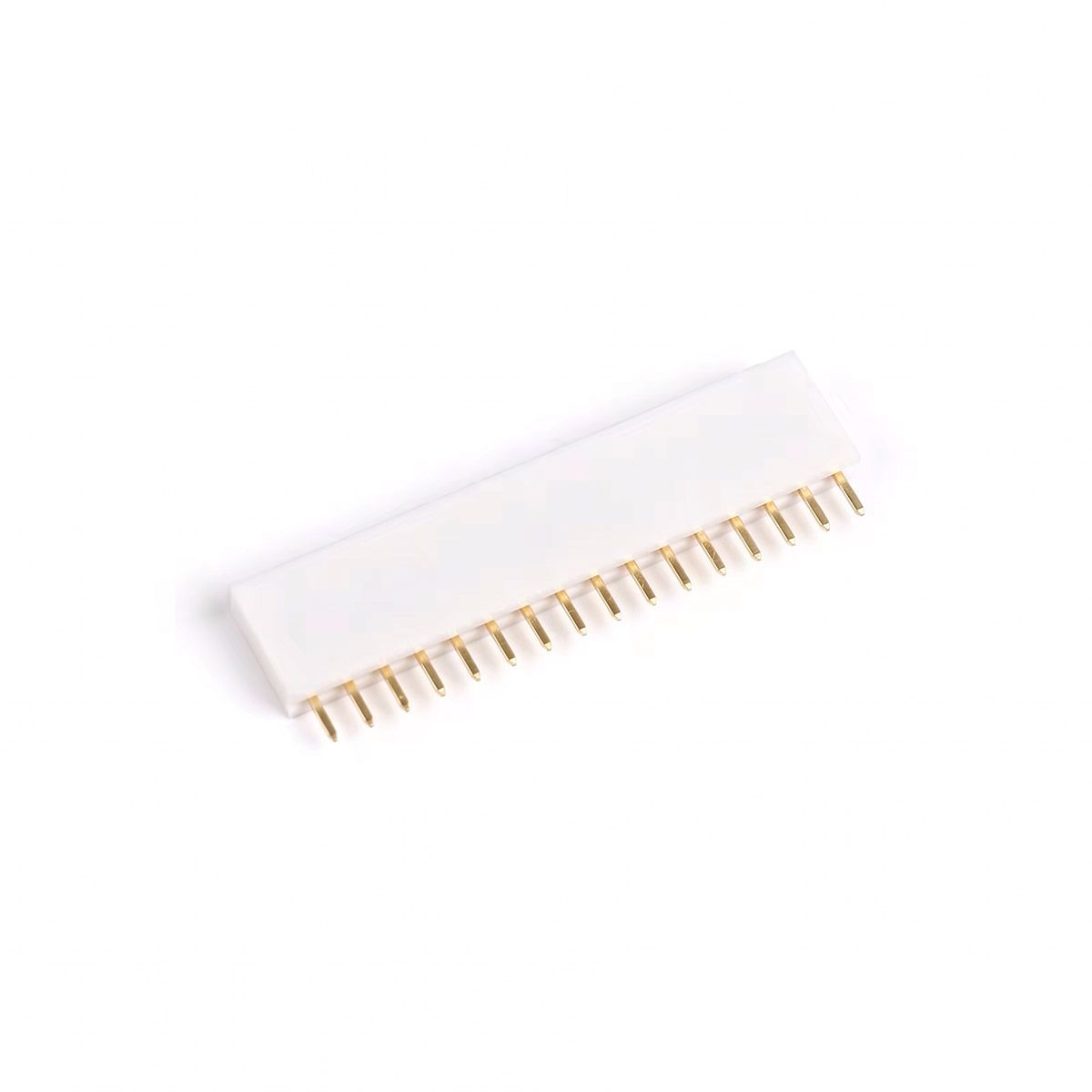

20x Buchsenleiste 16-polig 2,54mm weiß

Buchsenleisten für modulare Elektronikprojekte

Diese 16-poligen Buchsenleisten sind Standardkomponenten für den Aufbau modularer Elektronikschaltungen. Mit dem 2,54mm-Rastermaß passen sie auf gängige Breadboards, Lochrasterplatinen und als Gegenstück zu männlichen Pin-Headern auf Arduino-Boards, Raspberry Pi GPIO-Erweiterungen oder selbst entwickelten Platinen.

Technischer Aufbau

Die Buchsen bestehen aus einem weißen Kunststoffgehäuse mit eingelassenen Metallkontakten. Die Kontakte nehmen männliche Pins mit 0,64mm Durchmesser auf und halten diese durch Federkraft. Das Gehäuse kann mit einem Seitenschneider geteilt werden, um kürzere Leisten zu erhalten – beispielsweise zwei 8-polige Leisten aus einer 16-poligen.

Typische Anwendungen

Beim Bau von Arduino-Shields dienen diese Buchsenleisten als obere Verbindung, sodass der Shield auf das Board gesteckt werden kann. Bei Prototypen auf Lochrasterplatinen ermöglichen sie das Wechseln von Modulen ohne Löten. In Kombination mit männlichen Pin-Headern lassen sich auch Distanzverbindungen zwischen Platinen herstellen.

Verarbeitung und Handhabung

Die Buchsen werden durch die Platine gesteckt und von unten verlötet. Die Pins haben einen rechteckigen Querschnitt für besseren Halt im Löt-Pad. Der Kunststoff ist bis etwa 260°C temperaturbeständig, sodass übliches Löten problemlos möglich ist. Bei Bedarf können mehrere Leisten nebeneinander platziert werden, da die Gehäusebreite exakt dem Rastermaß entspricht.

Technische Daten

• Polzahl: 16
• Rastermaß: 2,54mm (0,1 Zoll)
• Gehäusefarbe: Weiß
• Kontaktmaterial: Vergoldetes Metall
• Pin-Durchmesser (aufnehmbar): 0,64mm
• Gehäusehöhe: ca. 8,5mm
• Teilbar: Ja, mit Seitenschneider
• Betriebstemperatur: -40°C bis +105°C
• Nennstrom: ca. 3A pro Kontakt
• Kontaktwiderstand: <20mΩ

Lieferumfang

• 20x Buchsenleiste 16-polig, 2,54mm Rastermaß, weiß
