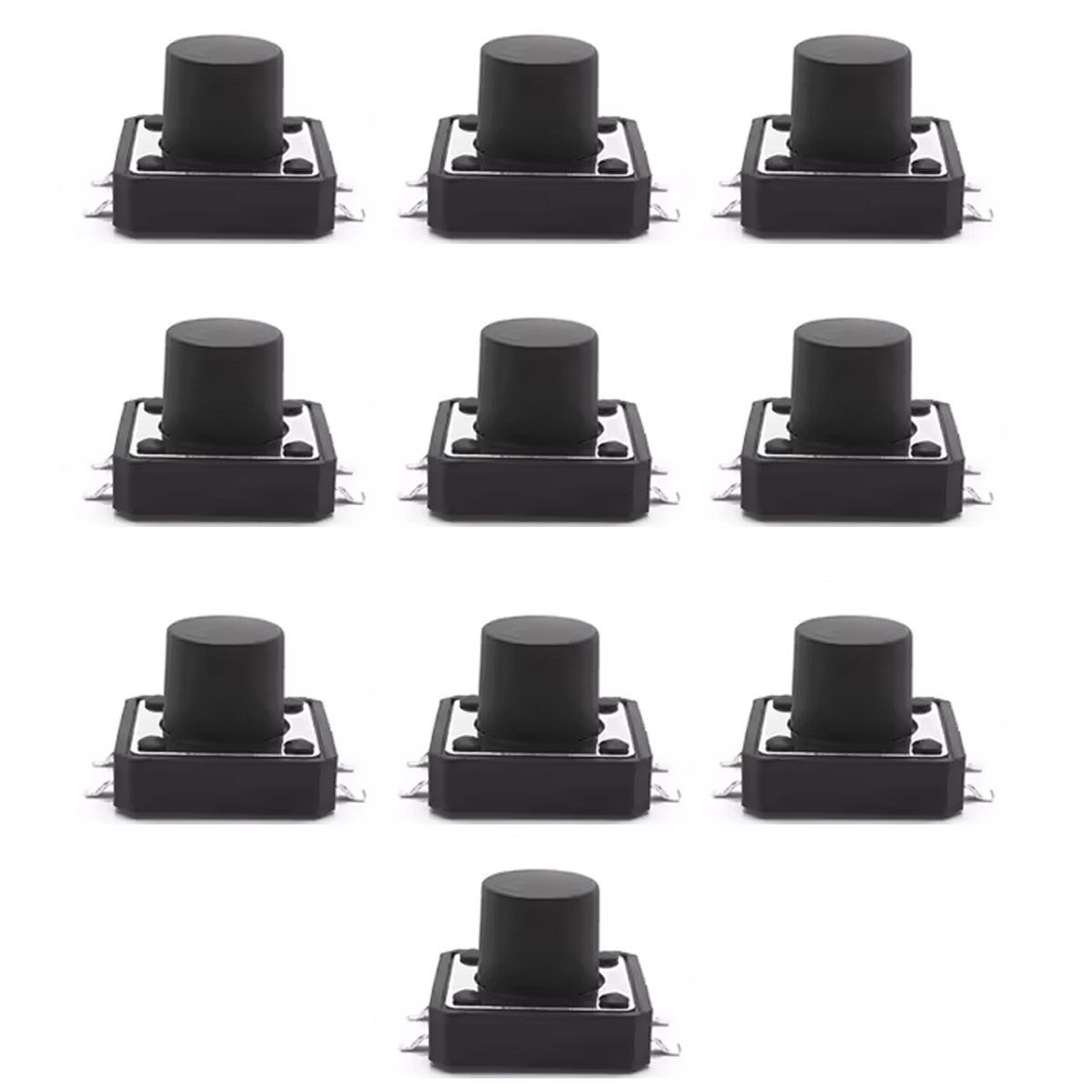

10x Taster 12x12x8,5mm SMD – Druckknopf für Leiterplattenmontage

SMD-Taster für moderne Leiterplattenprojekte

Diese Taster im 12x12mm-Standardformat sind für die Oberflächenmontage (SMD) konzipiert und werden direkt auf die Leiterplatte gelötet. Mit einer Bauhöhe von 8,5mm eignen sie sich für flache Gehäusekonstruktionen und kompakte Elektronikprojekte.

Typische Anwendungen

Der Taster wird häufig als Reset-Button auf Mikrocontroller-Boards, als Eingabetaste in DIY-Controllern oder als Teil von Tastenfeldern eingesetzt. Durch die vier SMD-Kontakte ist die mechanische Fixierung auf der Platine stabil genug für normale Betätigungszyklen.

Montage und Verarbeitung

Die Montage erfolgt mit Lötpaste und Heißluft oder Reflow-Ofen. Auch Handlöten mit feiner Lötspitze ist möglich, wenn die Pads zugänglich sind. Die vier Pads sorgen für mechanischen Halt, zwei davon sind elektrisch geschaltet.

Lieferumfang

Das Set enthält 10 Taster – praktisch für Prototypenserien oder um Ersatz für defekte Taster auf Entwicklerboards zu haben.

Technische Daten

• Gehäusemaße: 12 x 12 mm
• Bauhöhe: 8,5 mm
• Montageart: SMD (Surface Mount)
• Anzahl Kontakte: 4 SMD-Pads (2 elektrisch geschaltet)
• Betätigungsart: Taktil (Druckknopf)
• Schaltverhalten: Schließer (NO), nicht rastend
• Material: Kunststoffgehäuse, Metallkontakte

Lieferumfang

• 10x SMD-Taster 12x12x8,5mm
