1-Kanal RF Relaismodul 433MHz DC 3.6V-24V mit Empfänger
Dieses 433 MHz 1-Kanal Funk-Relaismodul mit schwarzer Fernbedienung ist die perfekte Lösung zur drahtlosen Steuerung von LEDs, Lichtketten, Smart Home Anwendungen, Bubble Machines und mehr. Das kompakte Modul arbeitet im Spannungsbereich von DC 3,6 V bis 24 V und bietet drei frei wählbare Betriebsmodi: Momentan (Jog), Selbsthaltung (Self-lock), Interlock – ganz einfach per Lerntaste einstellbar.
Die mitgelieferte Fernbedienung ist bereits kompatibel und kann bis zu ca. 30 Meter Reichweite im Freifeld erreichen. Bis zu 10 Fernbedienungen können gekoppelt werden. Dank der superheterodynen ASK-Modulation ist das Modul besonders störungssicher, effizient und sehr stromsparend.
Anleitung & Lernfunktion:
Moduswahl (über „Learning Button“):
- Jog-Modus: 1× kurz drücken → LED leuchtet → Fernbedienung drücken zum Koppeln
- Selbsthaltung: 2× drücken → LED leuchtet → Fernbedienung drücken zum Koppeln
- Interlock-Modus: 3× drücken → LED leuchtet → 2 Tasten der Fernbedienung nacheinander drücken
- Speicher löschen: 8× drücken → LED blinkt 6× → Code gelöscht
Hinweis:
Ein Modul kann max. 5 Funktionsspeicherplätze gleichzeitig nutzen (z. B. 5 Jog-Tasten oder 2 Interlock-Paare + 1 Self-lock-Taste).
Details
- Spannungseingang: DC 3,6 V – 24 V
- Ausgangsspannung: identisch mit Eingang (MOSFET-gesteuert)
- Maximale Belastung: 2 A / 48 W
- Stromverbrauch (Standby): 3,6–6,1 mA
- Funkfrequenz: 433 MHz
- Empfangsempfindlichkeit: ≥ –107 dBm
- Modulation: ASK, superheterodyne
- Kodierungsformat: 1527 Lerncode
- Speicherplätze: ≤ 10 Fernbedienungen
- Betriebsmodi: Jog / Selbsthaltung / Interlock
- Fernbedienungsreichweite: bis zu 30 m im Freifeld (auch durch Wände nutzbar)
- Abmessungen Modul: 26 × 13 × 1 mm
- Arbeitstemperatur: –20 °C bis +80 °C

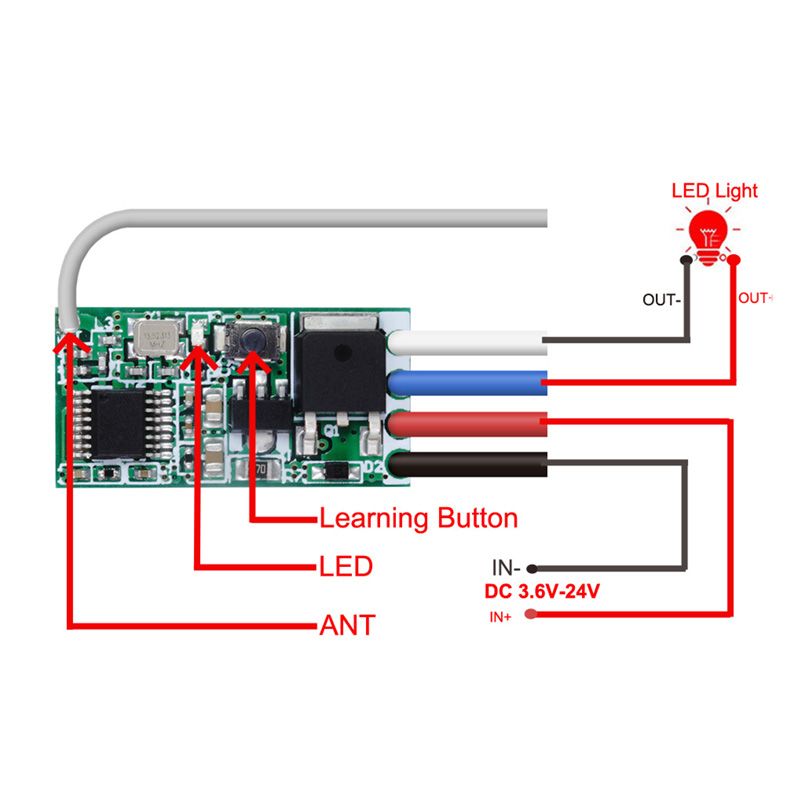

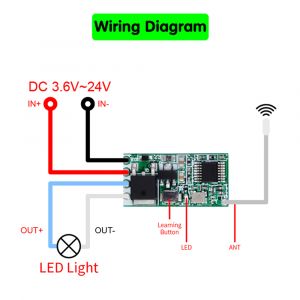

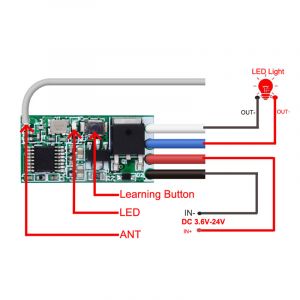

- Anschlussfarben:
- Strom IN: Rot (+), Schwarz (–)
- Ausgang (Last): Gelb (+), Weiß (–)

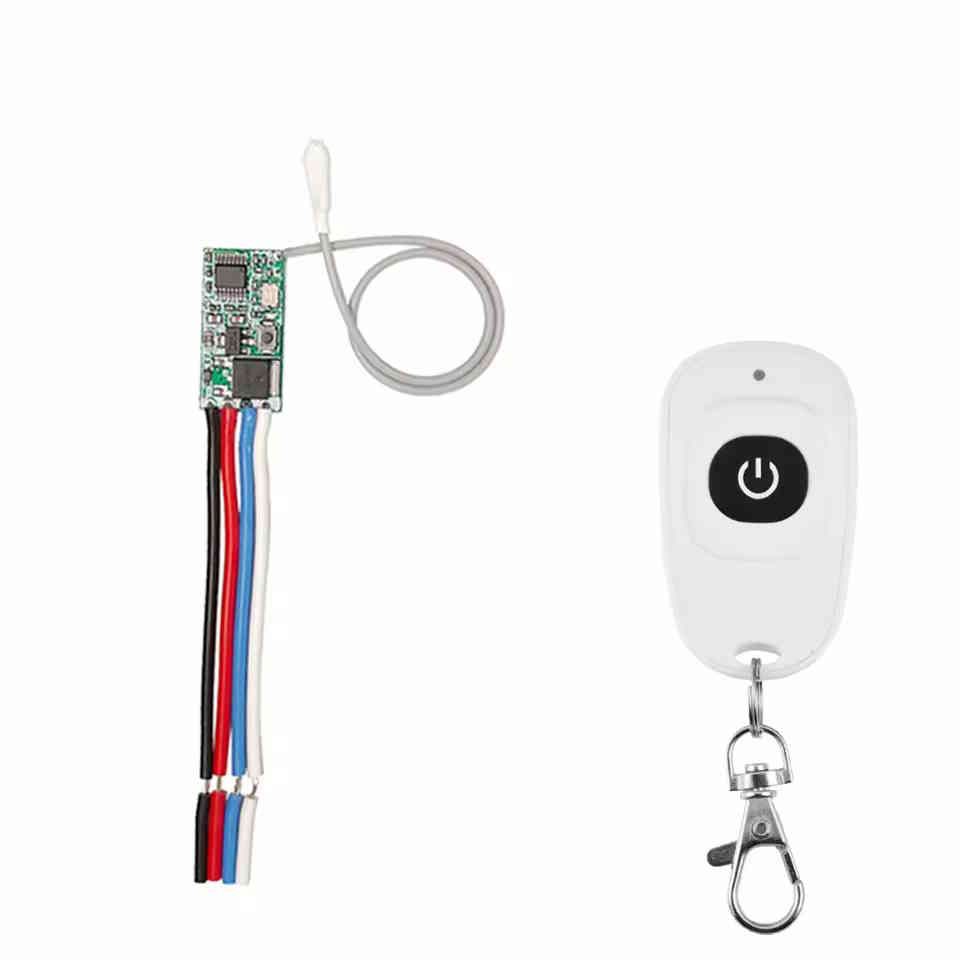

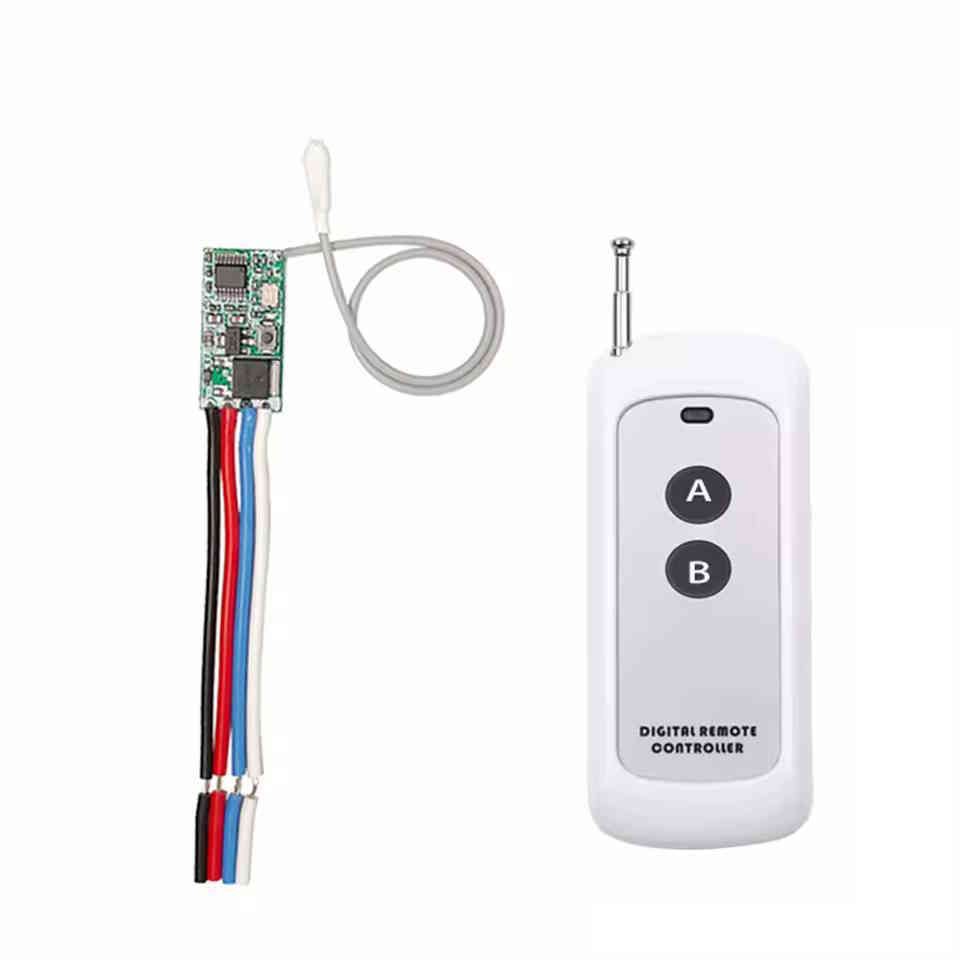

Lieferumfang
- 1× 433 MHz RF-Relaismodul (1-Kanal)
- 1x Fernbedienung
