0.96" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino

0.96" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino
Menge Stückpreis
bis 4 6,75 € *
ab 5 6,25 € *
ab 10 6,05 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10350
Beschreibung: Monochromes 0.96"OLED Display mit 128 x 64 Bildpunkten Dieses Display... mehr
Produktinformationen "0.96" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino"

Beschreibung:

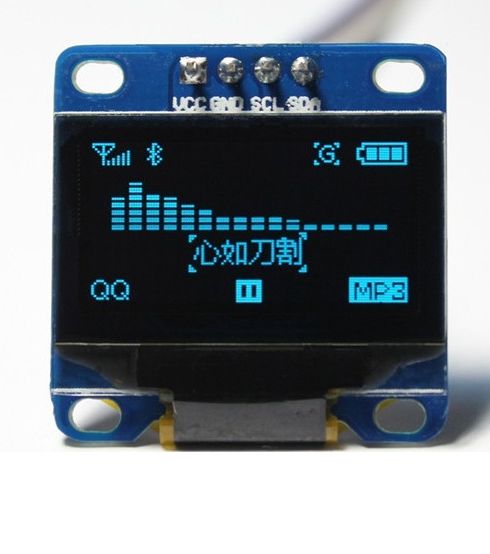

Monochromes 0.96"OLED Display mit 128 x 64 Bildpunkten

Dieses Display ist mit 3 cm Bildschirmdiagonale sehr klein und durch hohen Kontrast gut lesbar. Das Display besteht aus 128x64 OLED Bildpunkten die durch den verbauten SSD1306 Chip einzeln gesteuert werden.
Da die Pixel leuchten wird keine Hintergrundbeleuchtung benötigt, was sich positiv auf den Stromverbrauch auswirkt und dem Display den hohen Kontrast verleiht.

Es ist ideal für einfache Verwendung mit Mikrocontrollern wie Arduino, ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC,TTL-Logik. Das Display wird über die I2C-Schnittstelle angesteuert und benötigt nur 4 Anschlüsse.
Eine typische Pinbelegung bei einem Arduino sieht wie folgt aus:

  • VCC -> 3.3V
  • GND -> GND
  • SDA -> A4
  • SCL -> A5

In Kombination mit den beiden Arduino Bibliotheken Adafruit GFX und Adafruit SSD1306, welche auch Beispiel-Sketches enthalten, lässt sich das Display schnell programmieren. Mehr dazu in der Link-Sektion weiter unten.

Details:

  • Chipsatz: SSD1306
  • Sichtbarer Winkel: > 160°
  • Auflösung: 128 x 64 Pixel
  • Betriebsspannung: 3.3V
  • Ansteuerung: I2C / TWI
  • Pinbelegung: VCC, GND, SCL, SDA

Lieferumfang:

  • Fertig aufgebautes Modul wie abgebildet

Links:



Hinweis zur Entsorgung von Altbatterien

 Der nachfolgende Hinweis richtet sich an diejenigen, die Batterien oder Produkte mit eingebauten Batterien nutzen und in der an sie gelieferten Form nicht mehr weiterveräußern (Endnutzer):

1. Unentgeltliche Rücknahme von Altbatterien Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie sind zur Rückgabe von Altbatterien gesetzlich verpflichtet, damit eine fachgerechte Entsorgung gewährleistet werden kann. Sie können Altbatterien an einer kommunalen Sammelstelle oder im Handel vor Ort abgeben. Auch wir sind als Vertreiber von Batterien zur Rücknahme von Altbatterien verpflichtet, wobei sich unsere Rücknahmeverpflichtung auf Altbatterien der Art beschränkt, die wir als Neubatterien ihttps://www.roboter-bausatz.de/media/image/3a/fe/55/56px-WEEE_2-svg.pngn unserem Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder sie direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben:

anzado GmbH
Römerstadt 2
66121 Saarbrücken

2. Bedeutung der Batteriesymbole Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne (s. u.) gekennzeichnet. Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden dürfen. Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, befindet sich unter dem Mülltonnen-Symbol die chemische Bezeichnung des jeweils eingesetzten Schadstoffes – dabei steht "Cd" für Cadmium, "Pb" steht für Blei, und "Hg" für Quecksilber.“



Weiterführende Links zu "0.96" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "0.96" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino"
31.08.2017

Kleines, schönes Display

Auf der Suche nach einem Display für einen Kamera-Timer bin ich auf dieses Display gestoßen. Es sollte klein sein damit es noch in ein Handgerät passt, gut lesbar sein und genug Platz für Informationen bieten. Geliefert wurde ein I²C Display wie in der Artikelbeschreibung. Das Display war schnell in den Kamera-Timer integriert und Dank vieler Anleitungen im Internet ist es auch bestens für Anfänger geeignet. Ach ja, es ist hell und hat einen klasse Kontrast. Ich bin zufrieden.

10.08.2017

Tolles Display

Tolles Display und der Preis ist unschlagbar.
Leider war es kein I2C sondern ein SPI.
